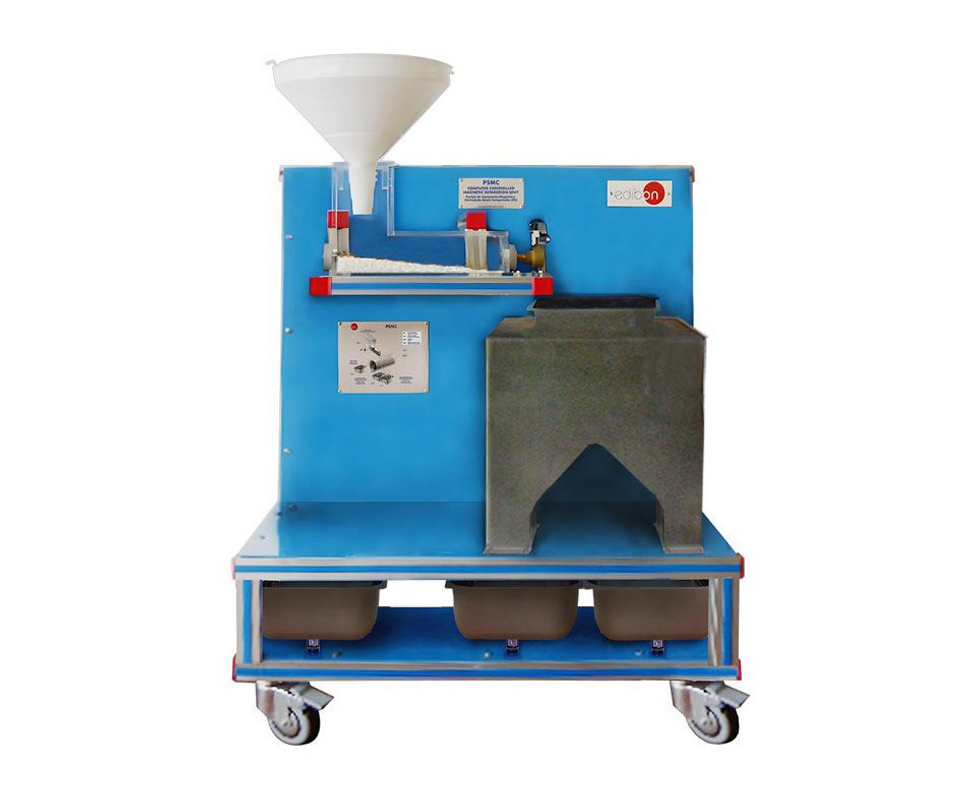

L’unità "PSMC" consente lo studio della separazione di miscele solide con differenti proprietà magnetiche tramite un tamburo magnetico rotante. Il sistema è completamente gestito da PC tramite software SCADA con controllo PID, consente la regolazione della velocità, dell’alimentazione e la calibrazione dei sensori. Progettata per simulazioni industriali, formazione tecnica e ricerca applicata, permette anche l’espansione multipostazione.
Componenti principali
- struttura in alluminio anodizzato e pannelli in acciaio verniciato con ruote;
- tramoggia di carico con canale vibrante controllato da PC (capacità 25 l, vibrazione regolabile, altezza regolabile);
- tamburo magnetico rotante controllato da PC (Ø 220 mm, L 300 mm, velocità regolabile 0–30 rpm, magnete permanente 180°);
- motore tamburo: 250 W, con sensore di velocità integrato;
- serbatoio del materiale in ingresso: 20 l; serbatoi di raccolta separati per componenti magnetici e non (15 l ciascuno);
- tre celle di carico nei serbatoi per misurazione del contenuto in peso;
- interfaccia PSMC/CIB con schema grafico e connessioni sicure per attuatori e sensori;
- scheda di acquisizione dati DAB (National Instruments, PCIe, 250 KS/s);
- software PSMC/CCSOF per controllo PID, gestione dati, calibrazione e simulazione in tempo reale;
- manuali completi: servizi richiesti, installazione, esercitazioni pratiche, calibrazione, sicurezza, manutenzione.
Esercitazioni pratiche incluse
- studio della tecnica di separazione tramite tamburo magnetico;
- calcolo del bilancio di massa del materiale in ingresso;
- valutazione dell’efficienza della separazione in funzione della portata del materiale;
- studio dell’efficienza in funzione del rapporto di miscelazione del materiale;
- studio dell’efficienza in funzione della tipologia di materiale in ingresso;
- analisi dell’efficienza in funzione della velocità di rotazione del tamburo;
- calibrazione dei sensori integrati;
- visualizzazione simultanea dei dati per 30 studenti tramite LIM o proiettore;
- open control, multicontrollo e regolazione PID in tempo reale;
- simulazione industriale completa tramite SCADA;
- utilizzo in ricerca applicata e formazione professionale;
- controllo anche senza PC tramite interfaccia PSMC/CIB;
- visualizzazione in tempo reale dei dati di tutti i sensori installati;
- possibilità di progettare esercizi personalizzati.
Servizi Richiesti:
- alimentazione elettrica monofase 200–240 VAC/50 Hz oppure 110–127 VAC/60 Hz;
- PC.
Elementi richiesti (non inclusi):
- miscela di sabbia e piccoli oggetti metallici ferromagnetici (es. rondelle, dadi, ecc.).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
