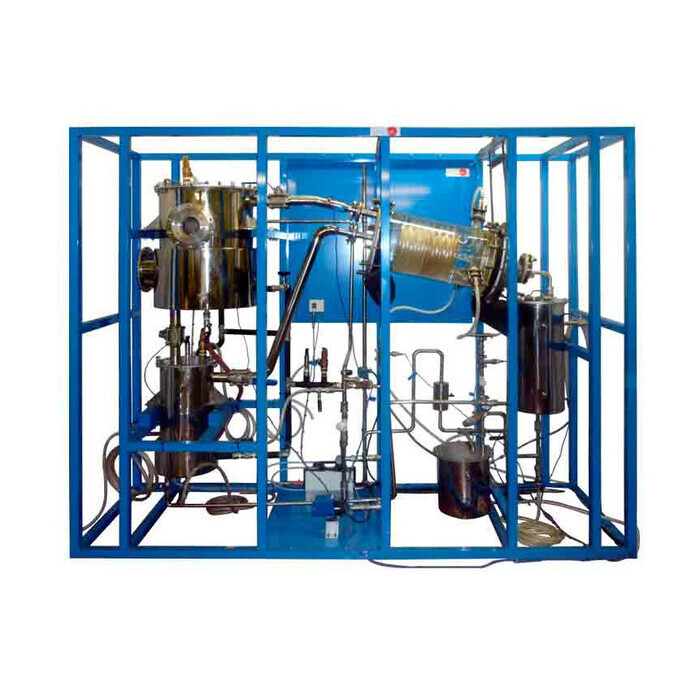

L'Unità Didattica QEDC è progettata per lo studio dei processi di estrazione con solvente e desolventizzazione. Questa unità consente di eseguire esperimentazioni pratiche con l'estrazione di solventi dalle miscele e la rimozione del solvente dai solidi estratti, nonché la distillazione del solvente stesso. È ideale per analizzare le variabili operative, come la temperatura, il tempo e il tipo di solvente, in un sistema completamente controllato tramite SCADA.
Componenti Principali
Unità Base
- Struttura in alluminio anodizzato e pannelli in acciaio verniciato.
- Serbatoio di estrazione in acciaio inox con coperchio basculante, per il caricamento del materiale di estrazione, volume 100 l.
- Serbatoio miscella per raccogliere il liquido estratto.
- Pompa dosatrice per il solvente: portata massima di 15 l/h, regolabile da computer.
- Sistema di riscaldamento a vapore: per riscaldare il materiale e il solvente, controllato da computer.
- Pompa a vuoto: per l'evaporazione del solvente, con capacità di 3 m³/h e vuoto massimo di 150 microns.
- Condensatore con area di condensazione di 2,5 m² per recuperare il solvente distillato.
- Sistema di separazione solvente/acqua: per separare il solvente dal miscela residuo.
- Sensori di temperatura tipo “J” (8 sensori per il controllo delle diverse sezioni del sistema).
- Sensori di pressione per monitorare la pressione in diversi punti del sistema.
- Valvole di controllo per il flusso di solvente: per regolare il passaggio del solvente durante il processo.
- Interfaccia di controllo: per visualizzare e gestire tutti i parametri del processo in tempo reale.
Box di Interfaccia di Controllo
Permette di visualizzare e gestire tutti i parametri del processo in tempo reale, controllando i sensori e gli attuatori collegati all'unità.
Scheda di Acquisizione Dati
Raccoglie e gestisce i dati provenienti dai sensori, permettendo il monitoraggio in tempo reale del processo tramite il software SCADA.
Software di Controllo e Gestione Dati
Consente il controllo completo del processo, la registrazione dei dati e la visualizzazione dei risultati in tempo reale. È utilizzato per calibrare i sensori e gestire i parametri del processo.
Attività Didattiche
- Studio dell’effetto della temperatura di estrazione sul rendimento del processo;
- Studio dell’effetto del tipo di solvente sull’efficienza dell'estrazione;
- Studio dell’effetto del tempo di estrazione e del tempo di drenaggio;
- Determinazione del tempo di percolazione del solvente attraverso il materiale solido;
- Verifica dell’efficienza del processo di distillazione del solvente;
- Studio della separazione del solvente dai solidi estratti;
- Determinazione dell’efficienza di separazione tra solvente e acqua;
- Verifica dell'efficienza di recupero del solvente;
- Studio delle differenze tra soluzioni di diversa concentrazione di soluto;
- Studio della recuperabilità del solvente attraverso il processo di distillazione;
- Calibrazione dei sensori;
- Controllo del processo tramite il sistema SCADA e PID;
- Simulazione di un ambiente industriale di estrazione solvente;
- Monitoraggio in tempo reale di tutte le variabili del processo.
Dimensioni e Peso
- Dimensioni dell'unità: 1500 x 700 x 1200 mm (circa 180 kg).
- Dimensioni della scatola di controllo: 490 x 330 x 310 mm (circa 15 kg).
Elementi Richiesti (non inclusi)
- Alimentazione elettrica: monofase 200 V CA – 240 V CA/50 Hz o 110 V CA – 127 V CA/60 Hz;
- TGV-6KWA. Generatore di vapore (6 kW) (per alte pressioni e alte temperature).
- Fornitura di acqua (25 L/min, 3-5 bar).
- Computer.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
