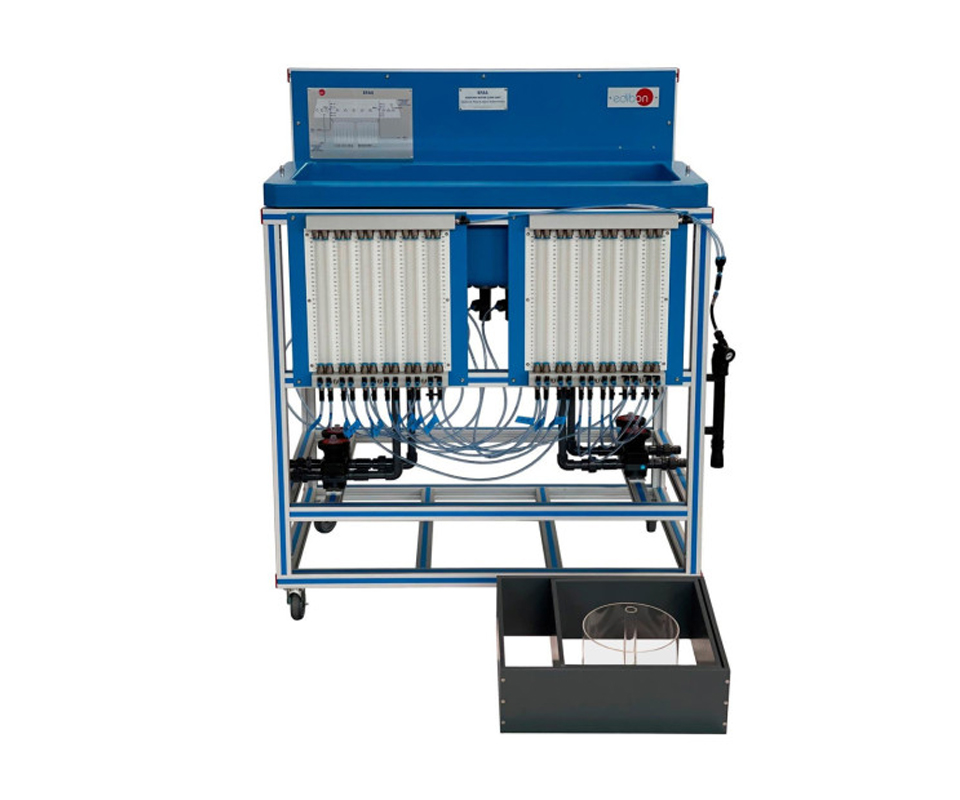

L’unità "EFAS" consente di esplorare i principi dell’idrologia sotterranea e le applicazioni ingegneristiche correlate. Attraverso un serbatoio trasparente riempito con sabbia o ghiaia, è possibile simulare flussi di falda, sistemi di drenaggio, pozzi, acquiferi confinati e non confinati, con il supporto di accessori per la costruzione di modelli e una batteria di manometri per l’osservazione dei gradienti idraulici.
Componenti principali:
- struttura con telaio in alluminio anodizzato e pannelli in acciaio verniciato, su ruote;
- vasca di prova in vetroresina rinforzata con poliestere (1000 x 500 x 240 mm), riempibile con sabbia o ghiaia;
- due valvole a membrana per regolare il flusso d’ingresso dell’acqua (agli estremi della vasca);
- due pozzi simmetrici con valvole di uscita a membrana e sfioratori per evitare allagamenti;
- diciannove punti di presa pressione configurati a croce con manometri a colonna (300 mm), valvole a sfera e sistema di spurgo;
- pompa manuale per pressurizzazione aria nei manometri;
- accessori inclusi: modello per lago, per scavo e per acquifero confinato (rettangolari e cilindrico);
- tubi flessibili e connettori rapidi per il montaggio;
- manuali completi: servizi richiesti, installazione, avviamento, sicurezza, manutenzione, esercitazioni pratiche.
Esercitazioni pratiche:
- dimostrazione dei gradienti idraulici nei flussi sotterranei, incluso l’effetto della permeabilità;
- studio dei gradienti idraulici in diversi modelli costruiti nella vasca;
- determinazione del livello della falda tra ingresso e uscita;
- dimostrazione della legge di Darcy;
- studio del cono di depressione in un pozzo in acquifero confinato;
- studio del cono di depressione in un pozzo in acquifero libero;
- studio del cono di depressione in due pozzi adiacenti;
- ottenimento dei gradienti idraulici con due pozzi e confronto con un pozzo singolo tramite sovrapposizione;
- modellazione del drenaggio di un lago;
- modellazione del drenaggio di uno scavo sotto la falda freatica;
- modellazione del drenaggio di uno scavo con due pozzi;
- interazione tra coni di depressione di due pozzi vicini;
- tracciamento delle curve di abbassamento per pozzo singolo e sistema di due pozzi;
- confronto tra diversi profili e combinazioni costruttive;
- riempimento dei tubi manometrici.
Elementi richiesti, solo uno dei due elencati (non inclusi):
- FME00: banco idraulico;
- FME00/B: sistema di alimentazione idraulica di base.
Servizi Richiesti:
- Alimentazione e scarico idrico per il riempimento e svuotamento della vasca;
- Sabbia fine o ghiaia per la realizzazione dei modelli interni.
Elementi raccomandati (non inclusi)
- ghiaia fine o sabbia per il riempimento della vasca.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
