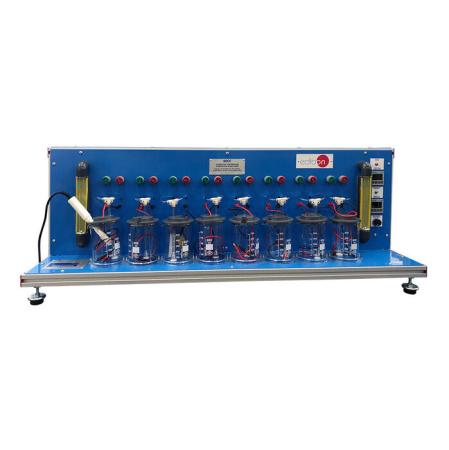

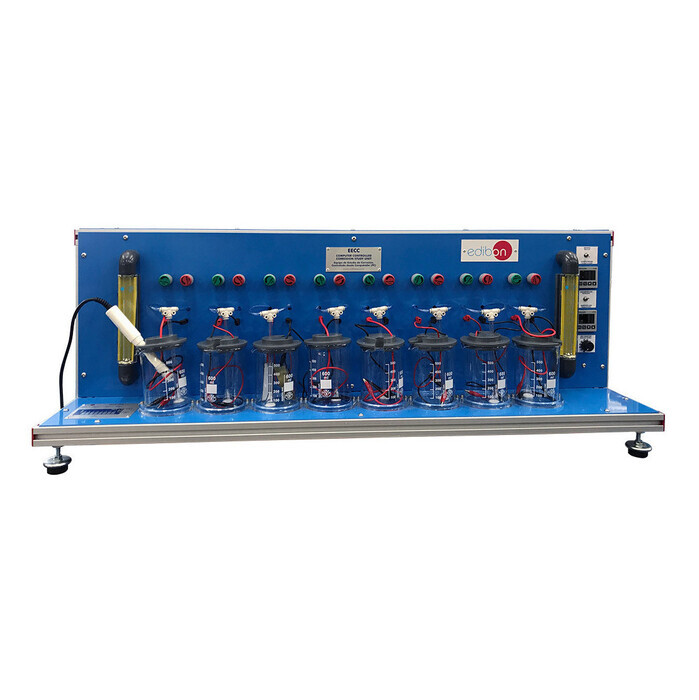

Questa unità da banco consente lo studio sperimentale di molteplici fenomeni di corrosione attraverso l’uso di celle di corrosione, sensori di pH e un sistema di alimentazione controllato. Il sistema SCADA in dotazione garantisce il controllo completo, l’acquisizione e la gestione dei dati in tempo reale, rendendo l’apparato adatto alla ricerca applicata e alla formazione tecnica avanzata.
CARATTERISTICHE PRINCIPALI
• Telaio da banco in alluminio anodizzato, con pannelli in acciaio verniciato e componentistica in acciaio inox;
• n. 8 celle di corrosione con contenitori in vetro da 600 ml, coperchi con 4 orifizi per elettrodi e diffusore gas;
• pompa d’aria controllata da PC con portata 400 l/h e flussimetro (1–7,5 l/min), valvole di regolazione per ogni cella;
• circuito gas separato con flussimetro (1–7,5 l/min) e valvole di regolazione per ciascuna cella;
• elettrodo di riferimento Ag/AgCl, ponte salino, sensore pH, set di elettrodi in rame, alluminio, ferro, zinco, grafite, acciaio inox e ottone (40x20 mm);
• alimentatore in corrente continua controllato da PC per studi su anodi sacrificali;
• software SCADA completo di controllo, acquisizione e gestione dati sviluppato in LabVIEW;
• interfaccia di controllo EECC/CIB con connessioni protette e schermate, controllo flessibile e visualizzazione simultanea dei parametri;
• scheda di acquisizione dati DAB (National Instruments) con 16 ingressi analogici, 2 uscite analogiche, 24 I/O digitali, 250 KS/s;
• visualizzazione e registrazione dati in tempo reale, compatibilità con LIM e proiettori, supporto fino a 30 studenti in contemporanea.
DIMENSIONI E PESI
• Dimensioni unità principale: 120 x 45 x 40 cm – Peso: 50 kg;
• Dimensioni interfaccia di controllo: 49 x 33 x 31 cm – Peso: 10 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Studio dei potenziali galvanici;
- Analisi delle coppie galvaniche;
- Passivazione dell’acciaio;
- Effetti del pH sulla corrosione;
- Processo di anodizzazione dell’alluminio;
- Studio della protezione catodica;
- Corrosione galvanica e ossidazione;
- Costruzione della cella di Daniell e determinazione dei potenziali standard;
- Calibrazione dei sensori e confronto tra valori misurati;
- Influenza della concentrazione di ossigeno sulla corrosione;
- Studio simultaneo della corrosione in più celle;
- Corrosione elettrolitica;
- Inibizione chimica dei fenomeni corrosivi;
- Prevenzione della scalatura;
- Effetto delle tensioni interne;
- Studi sul trattamento delle acque:
-
- stabilizzazione del carbonato di calcio;
- ossidazione di ferro e manganese;
- addolcimento chimico;
- disinfezione con soluzioni di cloro.
ULTERIORI APPLICAZIONI DIDATTICHE
- Simulazione industriale in tempo reale tramite SCADA;
- Modifica in tempo reale dei parametri PID;
- Utilizzo per corsi di formazione tecnico-industriale;
- Visualizzazione simultanea su LIM o proiettore;
- Compatibilità con software ICAI per test ed esercizi personalizzati;
- Utilizzabile con sistema MINI ESN fino a 30 postazioni studenti;
- Estendibile con modulo PLC per ulteriori 19 esercitazioni.
SERVIZI E MATERIALI CONSUMABILI RICHIESTI (non inclusi)
- Alimentazione elettrica: 200–240 V monofase / 50 Hz oppure 110–127 V / 60 Hz;
- reagenti chimici: NaCl, HNO₃, HCl, NaOH, cloruro mercurico diluito, H₂SO₄, soluzione acquosa di alizarina, acetone o alcol, NH₃, CuSO₄, Al₂(SO₄)₃, ZnSO₄, FeSO₄, KCl;
- acqua;
- bombola di ossigeno.
ELEMENTI RICHIESTI (non inclusi)
- Computer;
- bilancia elettronica;
- vetreria da laboratorio (becher, burette, ecc.);
- carta da filtro a nastro;
- cotone.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
