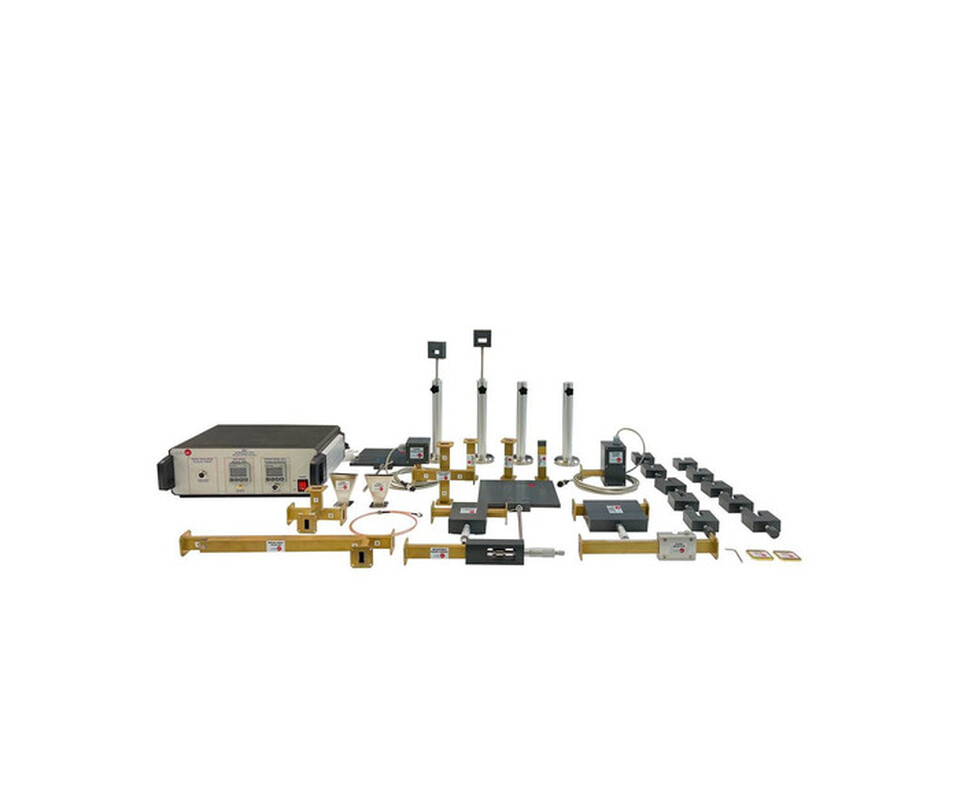

L'unità "EMI" è composta dai seguenti componenti principali:
1. Console Elettronica (in scatola metallica):
- Connettore oscillatore Gunn
- Connettore del misuratore di potenza
- Visualizzazione del misuratore di potenza
- Connettore SMA su linea scanalata
- Visualizzazione della misurazione SWR
2. Misuratore di Potenza:
- Basato su termistore
- Ampia gamma di frequenze: 10 – 12000 MHz
- Intervallo di livello: -55 dBm – 18 dBm
- Stabilità alla temperatura
- Pendenza: -25 mV/dB
- Connettore alla console elettronica
3. Linea Scanalata:
- Rivelatore a diodo tunnel montato
- Gamma di frequenza: 2 – 18 GHz
- VSWR massimo: 3,5:1
- Potenza massima in ingresso: 100 mW (20 dBm)
- Progettato per lavorare nella zona di rilevamento quadratica
- Specifico per la banda 8,2 – 12,4 GHz (banda X)
- Supporto per rilevatore di diodi mobile longitudinale
- Righello millimetrico
- Guida d'onda WR-90 standard
- Connettore SMA alla console elettronica
4. Oscillatore Gunn (generatore di segnali a microonde):
- Diodo oscillatore Gunn
- Banda di frequenza: Banda X (fissa a 10,525 GHz)
- Potenza in uscita: 17 dBm
- Guida d'onda WR-90 standard
- Connettore alla console elettronica
5. Accoppiatori Direzionali:
- Accoppiatore direzionale per guida d'onda a parete larga:
- Progettato per 8,2 – 12,4 GHz (banda X)
- Tre porte: ingresso, uscita e accoppiate
- Guida d'onda WR-90 standard
- Accoppiatore direzionale per guida d'onda a guida incrociata:
- Quattro porte: ingresso, uscita, isolate e accoppiate
- Guida d'onda WR-90 standard
6. Ibrido T:
- Progettato per 8,2 – 12,4 GHz (banda X)
- Accoppiatore 3 dB con quattro porte: due colineari, somma e differenza
- Guida d'onda WR-90 standard
7. Attenuatori:
- Attenuatore fisso da 6 dB:
- Banda: 8,2 – 12,4 GHz
- Attenuazione fissa a 6 dB
- Guida d'onda WR-90 standard
- Attenuatore fisso da 15 dB:
- Banda: 8,2 – 12,4 GHz
- Attenuazione fissa a 15 dB
- Guida d'onda WR-90 standard
- Attenuatori variabili:
- Attenuatore variabile verticale: micrometro di precisione, banda 8,2 – 12,4 GHz
- Attenuatore variabile orizzontale: micrometro di precisione, banda 8,2 – 12,4 GHz
8. Carico di Terminazione:
- Progettato per 8,2 – 12,4 GHz (banda X)
- Carico adattato con guida d'onda WR-90 standard
- Due terminazioni di cortocircuito
9. Antenne a Tromba:
- Due antenne progettate per 8,2 – 12,4 GHz (banda X)
- Corno settoriale svasato nella direzione del piano elettrico (piano H)
- Guida d'onda WR-90 standard
10. Terminazione Regolabile:
- Progettata per 8,2 – 12,4 GHz (banda X)
- Cortocircuito mobile con micrometro di precisione
- Guida d'onda WR-90 standard
11. Piastre per Microonde:
- Piastra assorbente: con materiale resistivo
- Piastra riflettente: con materiale metallico
12. Antenne a Torre Regolabili:
- Quattro antenne con supporto guida d'onda e disco graduato per l'indicazione di posizione
13. Altri Componenti:
- Dieci dispositivi di fissaggio a sgancio rapido per utilizzo con guida d'onda
- Cavi e accessori per il normale funzionamento
- Manuali: Servizi richiesti, montaggio e installazione, avviamento, sicurezza, manutenzione e manuali pratici
Esercizi Proposti:
- Familiarizzare con l'unità microonde
- Misurazione delle emissioni di potenza
- Studio di attenuatori fissi e variabili
- Calibrazione degli attenuatori variabili
- Misurazione di lunghezza d'onda, frequenza e SWR con la linea scanalata
- Principi base della carta di Smith
- Calcolo di impedenza, ammettenza e coefficiente di riflessione con la carta di Smith
- Calcolo di impedenza e coefficiente di riflessione per diverse terminazioni
- Confronto tra carichi abbinati e non abbinati
- Studio dell'accoppiatore direzionale a parete larga
- Studio dell'accoppiatore direzionale a guida incrociata
- Studio dell'ibrido T
- Misura della potenza emessa in spazio libero
- Misura della lunghezza d'onda, frequenza e SWR in spazio libero
- Schema di radiazione di un'antenna a tromba
- Studio del guadagno e direttività di un'antenna a tromba (dBi)
- Riflettanza e assorbimento delle piastre metalliche e resistive
