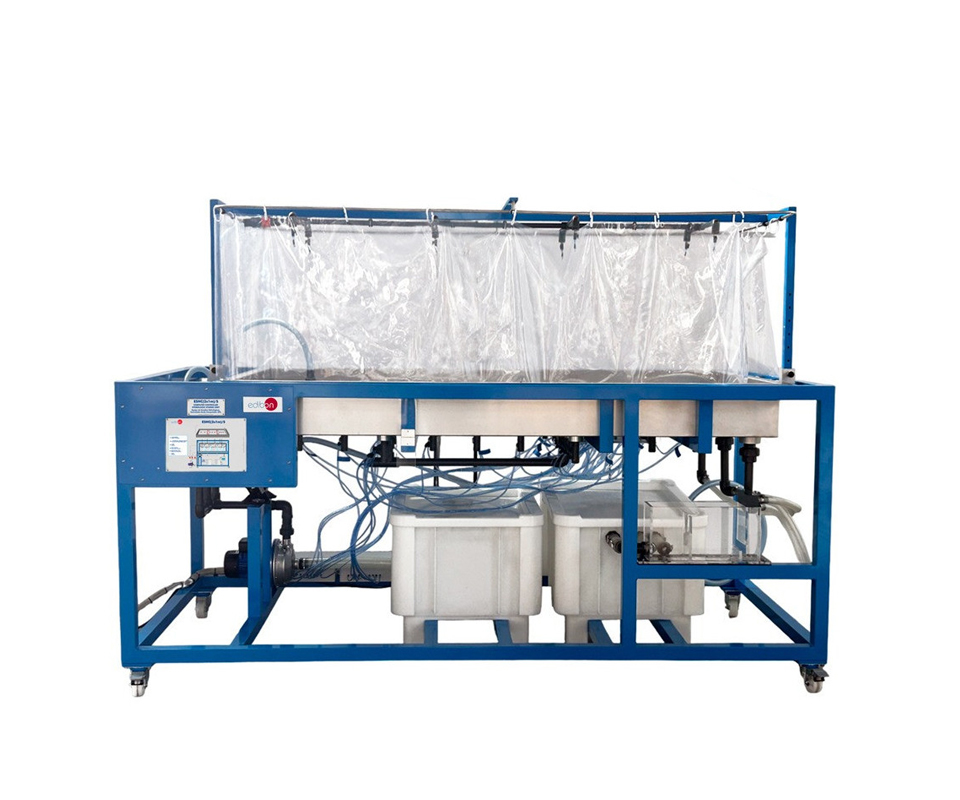

L’unità "ESHC(2x1m)/S" è una piattaforma avanzata per lo studio dei fenomeni idrologici e geomorfologici fluviali. Consente di eseguire esperimenti su infiltrazione, flussi sotterranei, trasporto di sedimenti, distribuzione della falda acquifera e dinamiche di bacini idrografici, con il supporto di un sistema SCADA per il controllo in tempo reale.
Componenti Principali
- struttura in acciaio verniciato con pannelli in acciaio e ruote per la mobilità;
- vasca di prova in acciaio inox (2x1 m, profondità 0,2 m) con capacità di 0,3 m³ di sabbia, pareti trasparenti e sistema di inclinazione (-2,5° – 5°);
- sistema chiuso con pompa centrifuga controllata da PC (0,55 kW, max 2 bar, 2000 l/h), due serbatoi da 90 l ciascuno e due misuratori di portata (0–1700 l/h);
- dispositivo di precipitazione con otto ugelli regolabili, serbatoio di ingresso per simulazione fluviale e due pozzi francesi per l'afflusso di acque sotterranee;
- venti sensori di pressione con uscite regolabili in altezza e sistema di drenaggio con troppopieno;
- interfaccia di controllo ESHC(2x1m)/S/CIB con visualizzazione simultanea di tutti i parametri;
- scheda di acquisizione dati DAB (National Instruments, 250 KS/s);
- software SCADA ESHC(2x1m)/S/CCSOF per controllo, acquisizione e gestione dati;
- manuali completi, cavi e accessori per il funzionamento, compatibilità con LIM e proiettori;
- Sistema di Controllo SCADA: Controllo remoto e monitoraggio in tempo reale di tutti i parametri.
Esercitazioni Pratiche Incluse
- determinazione del trascinamento superficiale;
- generazione della curva idrogramma in caso di pioggia intensa;
- calcolo del tempo di concentrazione per una pioggia breve;
- determinazione dell'indice di compattezza del bacino;
- determinazione della densità di drenaggio;
- simulazione del riempimento di un bacino e delle condizioni di inondazione;
- studio dell'acqua disponibile per effetto della forza di gravità e della capacità di campo;
- simulazione del trasporto solido in modelli fluviali;
- estrazione dell'acqua da pozzi adiacenti;
- calibrazione dei sensori installati e analisi della precisione di misura;
- visualizzazione simultanea dei risultati da parte di più studenti mediante proiettore o LIM;
- controllo aperto, multicontrollo e controllo in tempo reale dei parametri del processo;
- simulazione realistica di processi industriali tramite sistema SCADA;
- verifica della sicurezza tramite dispositivi meccanici, elettrici/elettronici e software;
- attività di ricerca applicata con l’unità;
- utilizzo per corsi di formazione destinati a industrie o istituti tecnici superiori;
- controllo dell’unità tramite interfaccia senza uso del computer;
- visualizzazione in tempo reale dei dati provenienti dai sensori;
Servizi Richiesti:
- Alimentazione elettrica trifase, 380 VAC – 400 VAC/50 Hz oppure 190 VAC – 240 VAC/60 Hz, potenza 1 kW
- alimentazione trifase per la pompa (0,55 kW a 220 V – 50 Hz);
- Computer;
- Rete idrica pulita per il riempimento e lo svuotamento dei serbatoi secondo necessità.
Elementi richiesti (non inclusi):
- sabbia lavata con diametro dei granuli compreso tra 0,6 – 2 mm.
Unità simili disponibili:
- ESHC(4x2m): Unità di Sistemi Idrologici Computerizzati, Simulatore di Pioggia e Sistemi di Irrigazione (4x2 m).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
