Per lo studio dei principi di idrologia, comprese le precipitazioni, il deflusso e il movimento dell'acqua sulla terra e nei fiumi.
Caratteristiche principali
* Bacino idrografico permeabile alimentato da "pioggia" da ugelli a spruzzo sopraelevati e/o da flusso di acque sotterranee dalle estremità della vasca
* Quattro gruppi di ugelli a spruzzo commutabili alimentano il bacino idrografico
* Prese piezometriche per misurare il profilo della falda freatica
* Può misurare l'"abbassamento" dovuto a uno o due pozzi interagenti
* Inclinazione regolabile dell'angolo del bacino idrografico
* Include flussimetro elettronico per misurare il flusso verso il bacino idrografico
* Flussi di deflusso e pozzo misurati da flussimetro elettronico
* Autonomo - richiede solo l'alimentazione elettrica
* Dotato di VDAS® Onboard con acquisizione dati tramite USB
* L'acquisizione dati VDAS® funziona con il software per catturare portate, velocità di sedimentazione (con il sensore di pressione FCA1 opzionale è possibile anche acquisire le letture di pressione)
Descrizione

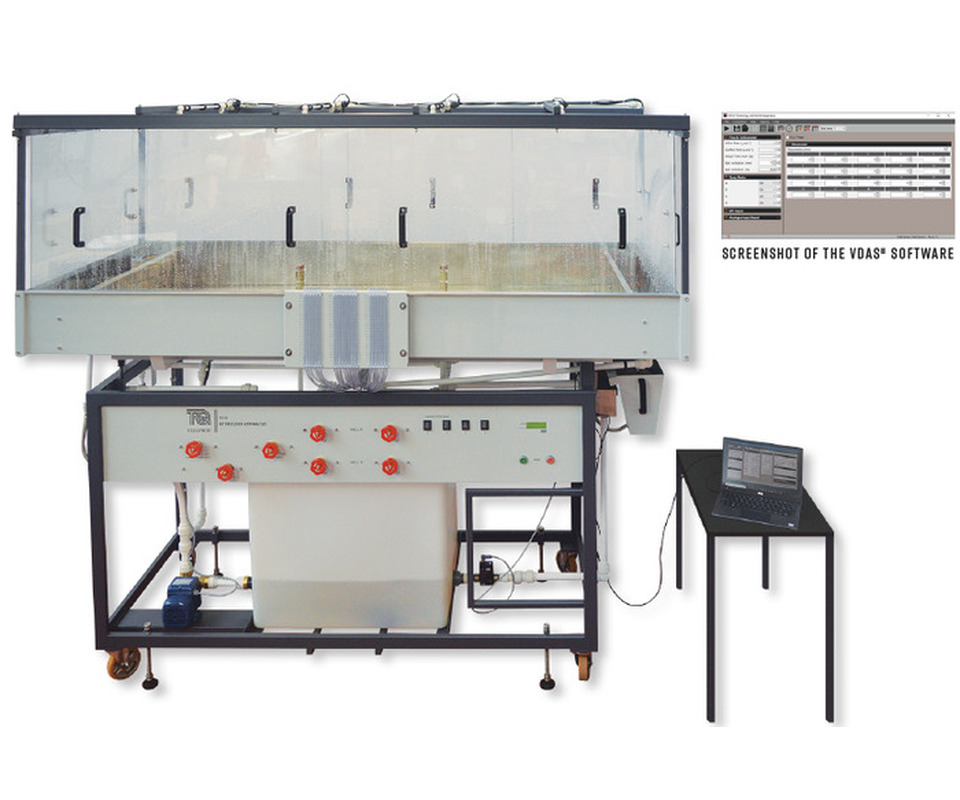

L'apparecchiatura è costituita da una robusta struttura metallica che sostiene una grande vasca rettangolare in acciaio inox (bacino di raccolta) e un serbatoio di riserva. Gli studenti possono riempire il bacino di raccolta con un mezzo granulare (non incluso) per formare un bacino idrografico permeabile.
Un meccanismo di sollevamento permette di regolare l'angolo del bacino di raccolta. Sopra il bacino di raccolta è presente una struttura che sostiene gli ugelli a spruzzo che simulano la pioggia sul bacino. Le valvole selezionano quali dei quattro gruppi di ugelli sono in uso. Gli studenti possono utilizzare questa funzione per variare il tempo di ritardo su un idrografo o simulare un temporale in movimento.
Ad entrambe le estremità del bacino di raccolta sono presenti dei compartimenti terminali, separati dal bacino da paratie con "porti" porosi. Gli studenti possono aprire i porti per drenare l'acqua dal bacino di raccolta o fornirle acqua dai compartimenti terminali.
Al centro del bacino di raccolta sono presenti due "pozzi" per esperimenti con pozzi d'acqua. Una fila di 20 prese lungo la linea centrale del bacino di raccolta consente agli studenti di misurare il profilo della falda freatica. Ogni presa ha estremità scanalate speciali per impedire l'ingresso del mezzo permeabile nel tubo. Le prese sono collegate a una serie di tubi piezometrici sul fronte del bacino di raccolta.
Una pompa preleva l'acqua dal serbatoio e la alimenta agli ugelli sopraelevati e alle estremità del bacino di raccolta. Gli studenti possono variare il flusso verso gli ugelli e la vasca. Un flussimetro a induzione magnetica misura il flusso in ingresso e in uscita e lo invia a VDAS®. Un secondo flussimetro a induzione magnetica misura il deflusso e lo invia a VDAS®.
Una camera di deflusso cattura i sedimenti e un sensore di forza collegato alla camera di deflusso legge il carico di sedimenti e lo visualizza su VDAS®.
L'unità è dotata di VDAS® Onboard. Un cavo USB (in dotazione) si collega a un PC adatto (non fornito) su cui è installato il software VDAS® di TecQuipment che acquisisce, registra e visualizza i dati. VDAS® è scaricabile gratuitamente dal sito web di TecQuipment.
L'apparecchiatura è completamente autonoma e richiede solo l'alimentazione elettrica. Il mezzo permeabile non è incluso nell'apparecchiatura, ma TecQuipment offre una sabbia di qualità adatta come accessorio.
Obiettivi di apprendimento
* Indagine delle relazioni tra precipitazioni e deflusso per bacini idrografici asciutti, saturi e impermeabili con diverse pendenze (solo deflusso superficiale)
* Effetto dell'interflusso sull'idrografo di deflusso superficiale (più flusso di acque sotterranee)
* Simulazione di temporali multipli e in movimento
* Misura del cono di depressione per un singolo pozzo e confronto con la teoria
* Interazione dei coni di depressione per due pozzi adiacenti
* Disidratazione dei siti di scavo mediante l'uso di pozzi
* Flusso da un pozzo in un acquifero confinato
* Dimostrazione dei bacini idrografici per un'isola simulata con precipitazioni e flussi di pozzo
* Velocità di trasporto dei sedimenti e meandri nei fiumi simulati
* Studi sull'erosione attorno ai piloni dei ponti simulati
* Dimostrazione dell'erosione causata dal flusso dell'acqua
Specifiche
Dimensioni e peso netti:
2400 x 1080 x 2200 mm e 450 kg
Dimensioni e peso imballati:
5,77 m3 e 600 kg (circa – imballato per l'esportazione)
Parti principali:
* Bacino di raccolta: Vasca in acciaio inox 2 m x 1 m
Profondità normale del mezzo permeabile 180 mm
* Ugelli a spruzzo: Otto, in quattro banchi da due, ciascuno selezionabile individualmente
* Serbatoio di riserva: Capacità circa 273 litri
* Mezzo raccomandato: Circa 800 kg di sabbia lavata con granulometria da 0,5 mm a 1,5 mm
