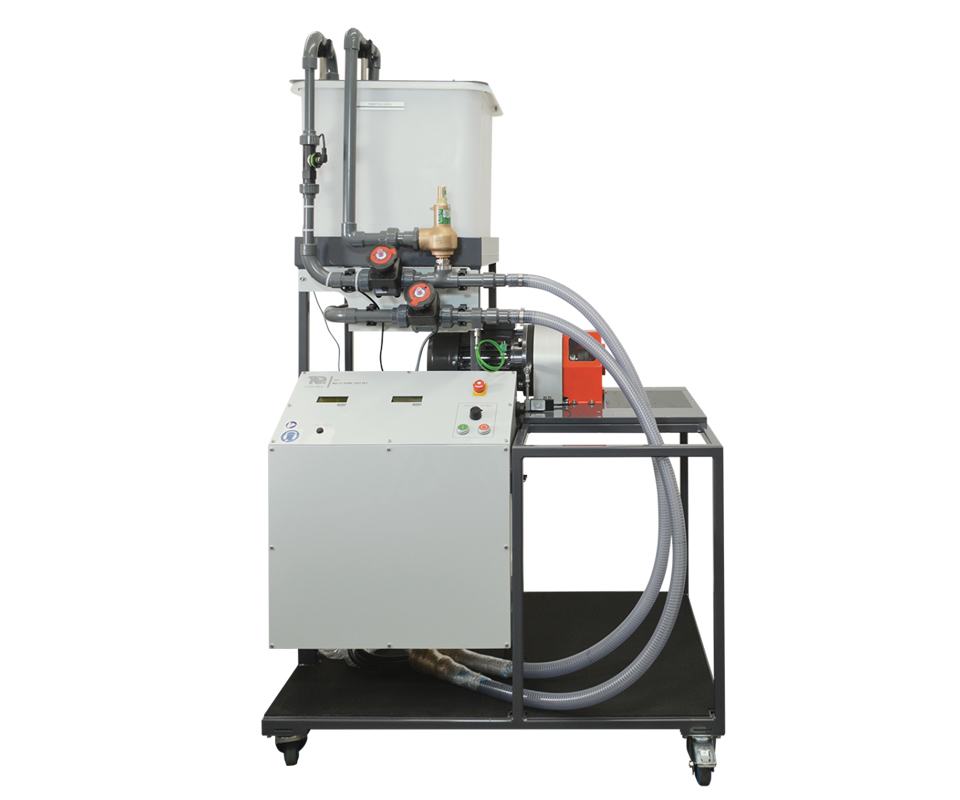

Banco di prova multipompa mobile

---

DESCRIZIONE

Un'unità mobile versatile e autonoma progettata per indagare e dimostrare le prestazioni caratteristiche di una gamma di diversi tipi di pompe, inclusi ingranaggi volumetrici e pistoni pompe, pompe centrifughe rotodinamiche, a girante assiale e a canali.

Caratteristiche principali:

• Il design modulare consente il rapido cambio delle pompe

• Include il versatile sistema di acquisizione dati VDAS® Onboard con acquisizione dati

• Ampia gamma di tipi di pompe disponibili (opzionali)

• Motore AC controllato da inverter

• Misurazione della coppia e della velocità

• Valvole a farfalla in aspirazione e mandata

• Disponibili pompe volumetriche e rotodinamiche

Descrizione:

L'unità è composta da un serbatoio dell'acqua, tubazioni, aspirazione e valvole a farfalla di mandata, banco dinamometrico AC e giunti di rilascio per supportare un'ampia gamma di tipi di pompe.

VDAS® Onboard fornisce l'acquisizione di dati tra cui:

• Pressione di aspirazione e mandata

• Portata

• Coppia e velocità del dinamometro

• Indagine dettagliata del rotodinamico e del positivo

le pompe volumetriche possono essere eseguite con questo multi-banco di prova monouso ma idraulicamente autonomo. Esso richiede un'alimentazione elettrica monofase e una fonte di acqua. Su questa unità è possibile testare le seguenti pompe disponibili come optional:

• Pompa volumetrica ad ingranaggi (SIADH85a)

• Pompa volumetrica a pistoni (SIADH85b)

• Pompa centrifuga rotodinamica (SIADH85c)

• Pompa assiale rotodinamica (SIADH85d)

• Pompa volumetrica a palette (SIADH85e)

• Pompa volumetrica a lobi (SIADH85f)

• Girante a canali rotodinamici (SIADH85g)

Il test di una gamma così ampia di pompe su un unico  banco di prova è resa possibile dalla fornitura di sgancio rapido

raccordi per tubi flessibili e di trasmissione, consentendo il cambio realizzato in modo semplice ed efficiente.

La misurazione della coppia per il dinamometro avviene tramite cella di carico, mentre la misurazione della velocità utilizza un pick-up di tipo magnetico. Le prevalenze di aspirazione e mandata delle pompe sono monitorate da

trasduttori di pressione e di portata nel circuito utilizzando il flussometro integrato.

Esercitazioni:

• Comprendere le prestazioni dei sette diversi tipi di pompe:

– Pompa volumetrica ad ingranaggi

– Pompa volumetrica a pistoni

– Pompa centrifuga rotodinamica

– Pompa assiale rotodinamica

– Pompa volumetrica a palette

– Pompa volumetrica a lobi

– Pompa con girante a canali rotodinamici

• Collegamento delle pompe in un circuito idraulico mediante collegamento rapido a giunti di rilascio

• Creazione di curve caratteristiche per ciascun tipo di pompa da dati sperimentali

• Investigare, analizzare e confrontare i caratteristiche dei sette tipi di pompa
