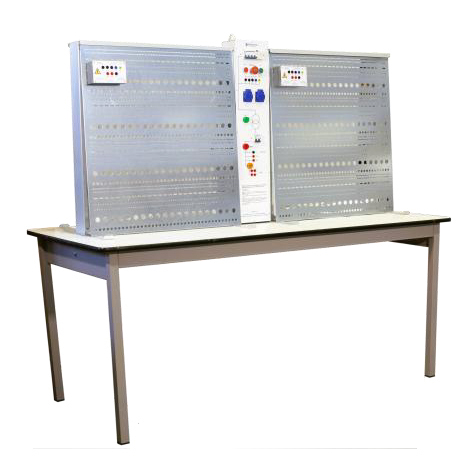

Il banco didattico bifronte è una soluzione completa per la realizzazione di laboratori per scuole dedicati agli impianti elettrici, progettato per offrire un’esperienza concreta di formazione tecnica e professionale. Grazie alla configurazione a 4 posti e alla presenza di alimentazioni reali, consente di operare su circuiti civili e industriali in condizioni analoghe a quelle del mondo del lavoro, rappresentando un vero trainer didattico per l’apprendimento pratico.
CARATTERISTICHE PRINCIPALI
- banco bifronte per 4 studenti;
- alimentazione trifase 230/400 V, 50 Hz;
- struttura robusta, durevole e progettata per uso intensivo;
- sistema completo per collaudo e funzionamento circuiti elettrici;
Dimensioni tavolo: 200 x 100 x 93 cm (L x P x H) ca.
TORRETTA DI ALIMENTAZIONE VERTICALE BIFRONTE
- installata centralmente tra i telai portapannelli;
- accesso da entrambi i lati per utilizzo simultaneo;
Per ciascun lato:
- uscita trifase 230/400 V con neutro e terra, 16 A;
- fungo di emergenza con chiave;
- 2 prese monofase (Schuko e bipasso) 220 V, 10 A;
- uscita 0-12-24 VAC, 4 A;
- spia presenza alimentazione 230 V;
- spia presenza bassa tensione;
- tester di continuità con segnalazione luminosa;
Sicurezza:
- boccole di sicurezza da 4 mm per tutte le uscite;
- protezione da sovraccarico, cortocircuito e dispersione verso terra;
- interruttori magnetotermici e differenziali;
- attivazione tramite interruttore a chiave;
Dimensioni torretta:
- 20 x 20 x 90 cm (L x P x H).
TAVOLO DI BASE
- struttura in acciaio verniciato a forno;
- gambe a sezione quadrata 35 x 35 mm;
- traverse saldate 40 x 30 mm per elevata stabilità;
- piano in laminato opaco su conglomerato ligneo;
- spessore totale piano 20 mm con bordatura in PVC nero;
- superficie resistente all’usura e di facile pulizia;
- fissaggio tramite viti in acciaio;
- tappi antiscivolo per sicurezza e protezione del pavimento;
- costruzione accurata di origine italiana;
Dimensioni tavolo:
- 200 x 100 x 93 cm (L x P x H).
STRUTTURE METALLICHE IN ALLUMINIO
- telai laterali alla torretta per supporto pannelli;
- supporto fino a 4 pannelli di lavoro intercambiabili (non inclusi);
- installazione verticale o inclinata;
- sostituzione rapida senza utensili;
- configurazione ergonomica per utilizzo didattico;
DOTAZIONE INCLUSA
- manuale didattico;
- set di cavi con boccole da 4 mm per collegamenti in sicurezza.
CONFIGURAZIONI OPZIONALI
- presa trifase sostituibile a una presa monofase;
- uscite mono e trifase aggiuntive con tensioni personalizzate;
- struttura portapannelli aperta;
- struttura portapannelli chiusa;
ACCESSORI NECESSARI (non inclusi)
- pannelli universali per installazioni residenziali e industriali SIADELE2427;
APPLICAZIONI NEI LABORATORI DIDATTICI
l banco consente di realizzare:
- esercitazioni su impianti elettrici civili e industriali;
- prove di collaudo e verifica circuiti;
- attività su protezioni elettriche e sicurezza;
- simulazioni di installazione e manutenzione;
ACCESSORI E MATERIALI
- Incluso: Manuale didattico.
APPLICAZIONI NEI LABORATORI DIDATTICI
Il banco è ideale per:
- esercitazioni su impianti elettrici civili e industriali;
- collaudo e verifica di circuiti elettrici;
- formazione su sicurezza e protezioni elettriche;
- simulazioni di installazione e manutenzione.
