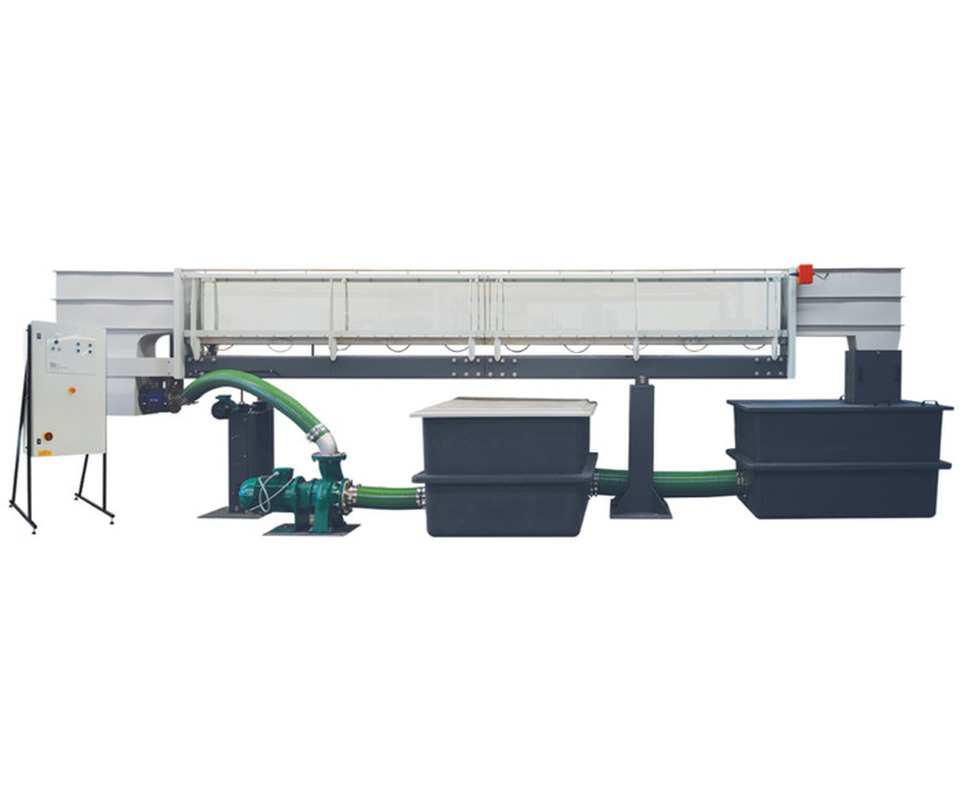

Il canale idraulico FC300 è progettato per lo studio e la ricerca avanzata nel campo del flusso dei fluidi.
Con una larghezza di 300 mm e una lunghezza di 5 metri, offre un'ampia gamma di possibilità sperimentali.
L’uso di accessori opzionali consente di ampliare il potenziale di apprendimento e di condurre esperimenti innovativi.
Caratteristiche principali
- Larghezza: 300 mm
- Altezza: 450 mm
- Lunghezze disponibili: 5 m, 7,5 m, 10 m, 12,5 m, 15 m
- Diversi modelli disponibili, per test avanzati nel flusso a canale aperto
- Sistema idrico a ricircolo integrato, con misuratore di portata digitale per misurazioni precise
Sistema di misurazione e acquisizione dati
- Prese di misurazione della pressione ogni 0,25 m lungo la sezione di lavoro
- Compatibilità con:
- Manometro multi-tubo
- Display di pressione a 32 vie, integrabile con il sistema VDAS® di TecQuipment per l’acquisizione dati in tempo reale
Strumentazione inclusa
Ogni FC300 è fornito con:
- Due misuratori di livello (gancio e punta);
- Tubo di Pitot, tutti montati su guide mobili per facilitare le misurazioni;
- Opzione Sediment Loop (FC300sl) per lo studio del trasporto del carico di fondo, con un circuito chiuso di sedimenti composto da:
- Trappola per sedimenti;
- Meccanismo di alimentazione per il trasporto controllato della sabbia tra un esperimento e l'altro.
Struttura e regolazione del canale
- Vetro trasparente di alta precisione, con pareti parallele e sezione trasversale costante lungo l’intera lunghezza
- Struttura in acciaio robusta, che garantisce stabilità e durata
- Telaio da pavimento, che mantiene la sezione di lavoro a un’altezza ottimale per l’osservazione
- Sistema di inclinazione regolabile, con martinetti a vite per modificare l’angolo del canale
- Inclinometro digitale, per una regolazione precisa
Flusso e alimentazione dell’acqua
- Pompa con regolatore di velocità, che garantisce un flusso uniforme e privo di disturbi all'ingresso
- L'acqua viene convogliata fino alla camera di sedimentazione del flusso, posizionata a monte del canale, assicurando una distribuzione omogenea
Argomenti trattati
- Paratoia per lo studio del salto idraulico, dell’energia specifica e del coefficiente di portata
- Diga sommersa a cresta affilata, per analizzare la relazione tra portata e livello dell’acqua
- Diga a cresta larga e variazioni del profilo (accessorio opzionale)
- Flusso uniforme in un canale inclinato, con analisi del fattore e coefficiente di Chezy
- Canale Venturi, per studiare il profilo di scarico e di superficie e derivare il coefficiente di scarico
- Sperimentazioni avanzate con modelli opzionali aggiuntivi
- Trasporto dei sedimenti, erosione, formazione di increspature e dune, con il Sediment Loop opzionale (FC300sl)
Il canale idraulico FC300 è una soluzione completa e avanzata per lo studio del flusso a canale aperto, ideale per la ricerca e la formazione ingegneristica.
