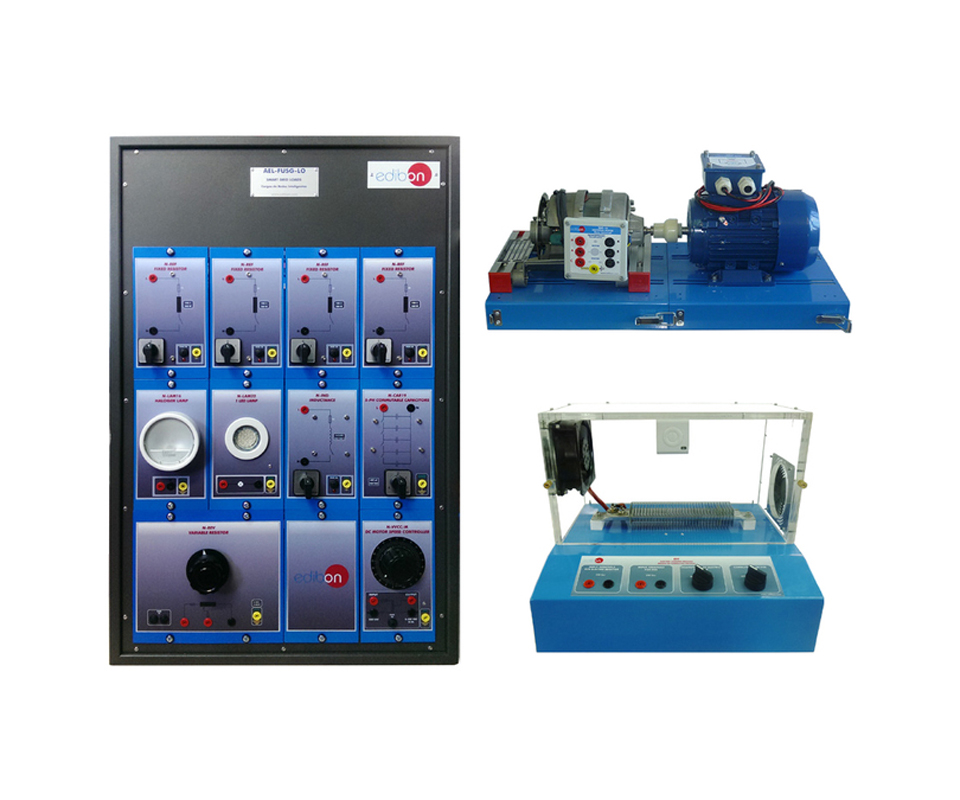

Unità fondamentale per simulare diversi consumi reali e sfruttare tutte le possibilità pratiche proposte, per i trainer per lo studio delle Smart Grid. AEL-FUSG-N AEL-FUSG-M AEL-FUSG-E. Comprende un set di carichi statici e dinamici.
COMPONENTI
- N-REV: Resistenza variabile monofase (2 A, 500 W);
- N-LAM16: Lampada a incandescenza 230 V, 60 W;
- N-IND: Induttanza monofase con valori selezionabili (33–236 mH, 2 A);
- N-CAR19: Banco di condensatori monofase commutabili (7–35 mF, 230 V);
- N-LAM32: Lampada LED 230 V;
- N-VVCC/M: Regolatore di velocità motore in CC (0–320 VDC, 2 A max);
- N-REF: Resistenze fisse monofase (4 unità, 2 A, 500 W);
- EMT12: Motore universale monofase (230 W, 5000/9000 rpm, 230 V, 50/60 Hz);
- FRECP: Freno a correnti parassite (1.67 A nominali, 1.4 Nm max);
- Banco di supporto e alimentatore in CC;
- EH: Unità di riscaldamento elettrico (carico resistivo 700 W).
DIMENSIONI E PESI
AEL-FUSG-LO
- Rack dei carichi statici: 640x320x920 mm – Peso: 30 kg ca.
- EMT12: 285 x 250 x 260 mm – Peso: 8 kg ca.
- FRECP: 285 x 250 x 270 mm – Peso: 8.25 kg ca.
- EH: 450 x 340 x 300 mm – Peso: 4 kg ca.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- operazioni di sincronizzazione del generatore
- monitoraggio in tempo reale dei consumi locali con carichi induttivi, resistivi o capacitivi
- simulazione di generazione rinnovabile tramite gruppo generatore-motore
- misura dell’energia generata dal gruppo generatore-motore
- Net Metering: misura dell’energia consumata e di quella immessa in rete e bilancio energetico
- misura del consumo delle utenze senza generatore
- misura del consumo delle utenze con generatore e rete controllando i flussi
- operazioni di Net Metering: vendita di energia alla rete
- misura dei consumi e confronto con i registri della utility (con AEL-FUSG-M)
- programmazione remota di dispositivi smart secondo tariffe della utility (con AEL-FUSG-M e AEL-FUSG-E)
- sviluppo di schemi di commutazione per elettrodomestici con la piattaforma di gestione
- programmazione dei consumi per periodi ottimali di irraggiamento solare, ecc.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- AEL-FUSG-N: Trainer per lo studio delle smart grid e della compensazione energetica.
- AEL-FUSG-M: Trainer sui contatori intelligenti nelle smart grid.
- AEL-FUSG-E: Trainer sui contatori intelligenti nelle smart grid.
- Alimentazione elettrica: monofase, 220 V / 50 Hz o 110 V / 60 Hz.
- Computer.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
