DESCRIZIONE
Questo prodotto consente agli studenti di misurare il momento dovuto alla spinta idrostatica di un piano completamente o parzialmente immerso. Il piano può lavorare in posizione verticale o inclinata. Gli studenti confrontano quindi le loro misurazioni con l'analisi teorica.

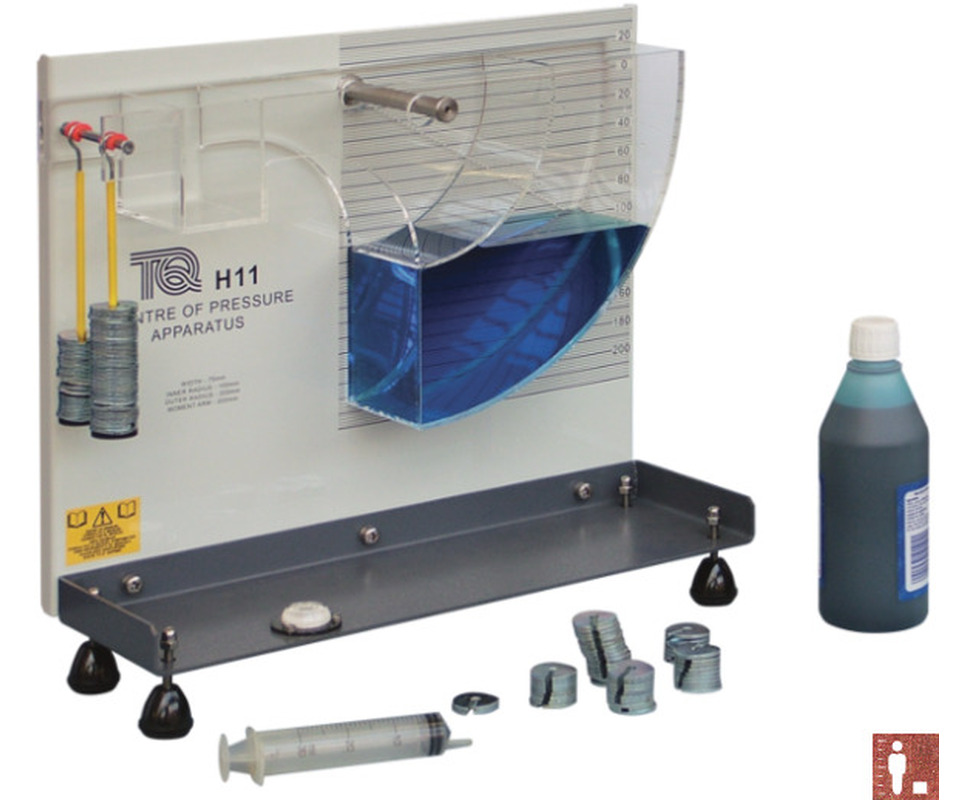

L'apparecchiatura è composta da un pannello verticale che sostiene un quadrante di plastica trasparente, al quale gli studenti aggiungono acqua. Il quadrante ha linee incise per aiutare gli studenti a mantenere il piano in posizione verticale o inclinata.
I lati cilindrici del quadrante hanno il loro asse centrale coincidente con l'asse di misurazione del momento. Le pressioni totali del fluido su queste superfici curve non esercitano quindi alcun momento su questo perno. Pertanto, il momento è dovuto solo alla pressione del fluido sulla superficie di prova del piano. Gli studenti misurano questo momento utilizzando pesi sospesi a un braccio di livellamento. Una scala sul pannello dell'apparecchiatura mostra l'altezza dell'acqua.
Per eseguire gli esperimenti, gli studenti livellano l'apparecchiatura utilizzando i piedi di livellamento e il livello a bolla. Decidono se testare un piano verticale o inclinato. Bilanciano inizialmente il serbatoio del quadrante utilizzando uno degli appendini per pesi e il serbatoio di rifinitura più piccolo. Ottengono i risultati bilanciando pesi incrementali sull'appendino con quantità conosciute di acqua. Utilizzano quindi i risultati per calcolare il momento equivalente di forza (M) o la spinta idrostatica. Gli studenti notano la relazione tra il momento e l'altezza dell'acqua (h).
L'apparecchiatura include colorante per acqua non tossico per aiutare gli studenti a vedere più chiaramente i livelli dell'acqua e una siringa per l'aggiunta o la rimozione precisa di piccole quantità di acqua.
CARATTERISTICHE PRINCIPALI
• Costruzione trasparente, così gli studenti possono osservare cosa sta accadendo.
• Compatto e autonomo, necessita solo di acqua pulita.
• Determina il centro di pressione teorico e confronta la spinta idrostatica reale e teorica.
• Bilancia semplice ma accurata per misurare il momento dovuto alla spinta idrostatica.
• Testa una superficie di piano verticale e inclinata.
• Adatto per dimostrazioni in aula.
• Include livello a bolla integrato e piedi di livellamento regolabili.
ESERCITAZIONI
• Studio della relazione tra forza idrostatica e testa d'acqua per un piano verticale e inclinato completamente e parzialmente immerso.
• Confronto tra la forza idrostatica reale e quella teorica su un piano completamente o parzialmente immerso per una determinata testa d'acqua.
• Calcolo teorico della posizione del centro di pressione su un piano completamente o parzialmente immerso.
