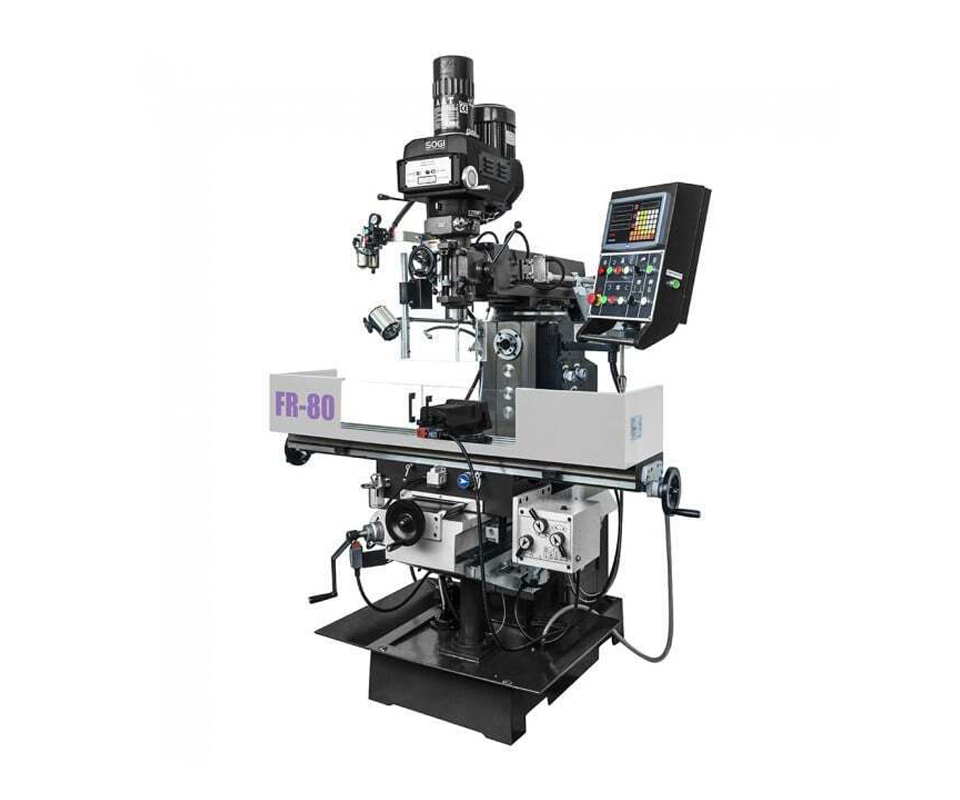

La fresatrice SOGI FR-80 è una macchina utensile compatta e versatile, progettata per eseguire operazioni di foratura, alesatura, scanalatura e fresatura su materiali metallici come acciaio e ghisa.
Grazie alla presenza di due mandrini indipendenti – uno verticale e uno orizzontale – consente di effettuare un’ampia gamma di lavorazioni con elevata precisione e stabilità.
La testa inclinabile ±90° e ruotabile ±180° permette configurazioni di lavoro flessibili, mentre i mandrini ISO 40 (pneumatico per l’asse verticale e meccanico per l’asse orizzontale) assicurano solidità e affidabilità.
L’avanzamento automatico della tavola è garantito da un motoriduttore a ingranaggi in bagno d’olio, con asse verticale movimentabile sia manualmente che tramite motore trifase.
Le guide a coda di rondine rettificate e temprate sono lubrificate da un circuito manuale centralizzato, assicurando lunga durata e precisione costante.
La struttura monoblocco in ghisa Meehanite offre rigidità e smorzamento delle vibrazioni, garantendo lavorazioni stabili anche con utensili di grandi dimensioni.
La macchina integra un visualizzatore digitale di quote (X, Y, Z) con risoluzione fino a 0,5 µm, ripari interbloccati in policarbonato, impianto di lubrorefrigerazione e lampada di illuminazione integrata.
CARATTERISTICHE PRINCIPALI
- doppio mandrino verticale/orizzontale per lavorazioni versatili;
- testa inclinabile ±90° e ruotabile ±180°;
- trasmissione meccanica con variatore (60 ÷ 4200 rpm) per il mandrino verticale;
- cambio ad ingranaggi (40 ÷ 1300 rpm) per il mandrino orizzontale;
- avanzamenti automatici su assi X e Y e motorizzazione asse Z;
- struttura monoblocco in ghisa Meehanite ad alta rigidità;
- lubrificazione manuale centralizzata;
- visualizzatore digitale 3 assi con precisione fino a 0,5 µm;
- dispositivi di sicurezza interbloccati, impianto di refrigerazione e lampada integrata.
DATI TECNICI PRINCIPALI
- capacità massima di foratura (acciaio): Ø 50 mm;
- fresatura con fresa a candela (acciaio): Ø 25 mm;
- fresatura con fresa ad inserto (acciaio): Ø 120 mm;
- corsa tavola assi X / Y / Z: 950 / 350 / 450 mm;
- corsa cannotto: 125 mm;
- attacco mandrino (verticale/orizzontale): ISO 40;
- velocità mandrino verticale: 60 ÷ 4200 rpm (variatore);
- velocità mandrino orizzontale: 40 ÷ 1300 rpm (12 marce);
- potenza motore verticale/orizzontale: 2,2 kW / 2,2 kW;
- potenza motore asse Z / motoriduttore: 0,75 kW / 0,75 kW;
- potenza totale nominale: 6,0 kW;
- alimentazione: 400 V / 50 Hz;
- dimensioni tavola: 1500 × 280 × 80 mm;
- peso: circa 1200 kg;
- dimensioni d’ingombro: 1700 × 1400 × 2450 mm.
DOTAZIONE STANDARD
- mandrino ISO 40 porta-pinza con chiave;
- set 8 pinze ER 32;
- mandrino porta-fresa;
- mandrino a cremagliera 316-B16 con chiave;
- supporto albero porta-frese;
- morsa girevole da macchina;
- attacco mandrino per bareno e B16;
- due alberi orizzontali;
- due tiranti mandrino;
- chiave esagonale e set chiavi di servizio.
SICUREZZA E DOCUMENTAZIONE
La fresatrice è conforme alle normative CE-UE ed è fornita di:
- manuale di installazione, uso e manutenzione;
- dichiarazione di conformità;
- garanzia 12/24 mesi.
