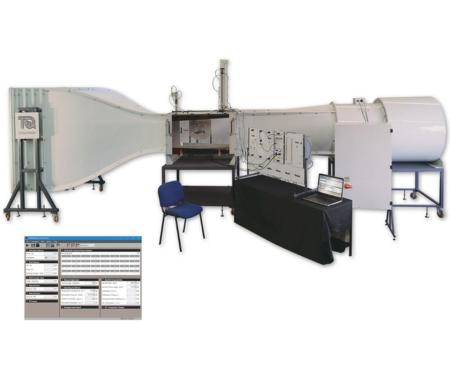

La più grande galleria del vento subsonica a circuito aperto di TecQuipment dispone di una sezione di lavoro di 600 mm x 600 mm e una lunghezza di 1250 mm, progettata per lo studio della teoria e della ricerca aerodinamica avanzata. Le dimensioni generose consentono una visualizzazione ottimale del flusso e risultati più accurati, operando a numeri di Reynolds significativi.
Flusso dell’aria nella galleria
L’aria attraversa l’AF1600 seguendo un percorso studiato per garantire uniformità e precisione nei test:
- Passa attraverso un raddrizzatore di flusso a nido d’ape e una griglia.
- Entra in un effusore aerodinamico (cono) che accelera il flusso d’aria in modo lineare.
- Attraversa la sezione di lavoro per gli esperimenti.
- Viene convogliata in un diffusore, prima di raggiungere la ventola assiale a velocità variabile.
- Dopo il passaggio nella ventola, l’aria attraversa un’unità silenziatrice e viene rilasciata nell’atmosfera.
Una griglia di protezione previene eventuali danni alla ventola causati da oggetti estranei.
Controllo della velocità
La velocità dell’aria nella sezione di lavoro è regolata tramite un controllo elettronico dell’azionamento, situato nell’unità On/Off separata e montato sul telaio della strumentazione.
Sezione di lavoro
La sezione di lavoro presenta una forma quadrata con angoli smussati e rastremati, con tetto e pavimento in acrilico.
- I lati sono realizzati in pannelli acrilici a tutta lunghezza:
- Un lato è incernierato nella parte superiore per facilitare l’accesso.
- L’altro lato è rimovibile.
- La struttura è supportata da un telaio in alluminio.
- Ogni pannello laterale è dotato di supporti per il montaggio dei modelli.
- Nella parte superiore sono presenti due tubi di Pitot e una presa a parete per misurare la pressione statica a monte e a valle della sezione di lavoro.
Strumentazione inclusa
L'AF1600 viene fornita con una serie di strumenti per esperimenti aerodinamici avanzati:
- Bilanciamento a tre componenti (AF1600T): misura portanza, resistenza e momento di beccheggio.
- Unità di feedback dell’angolo di bilanciamento (AFA4): inclusa con AF1600T, misura la posizione angolare dei modelli.
- Display a doppia pressione differenziale (DP6): visualizza pressioni atmosferiche o differenziali.
- Unità di visualizzazione della pressione a 32 vie (AFA6): monitora fino a 32 diverse pressioni dai tubi Pitot-statici e altri strumenti.
- Tubo Pitot-Statico Traslante (AFA7): con misurazione elettronica della posizione.
- Tubo Pitot-Statico Trasversale X/Y (AF1600XY): misura il flusso nei piani X e Y con posizionamento elettronico.
- Goniometro: per impostare l’angolazione dei modelli negli esperimenti.
- Supporto per modelli: consente di posizionare i modelli senza l’uso della bilancia a tre componenti.
- Sistema di acquisizione dati VDAS-F: sistema versatile per la raccolta dati basata su computer.
- Modello cilindrico con maschiatura a pressione (AF1600a): si estende per tutta la larghezza della sezione di lavoro.
Strumentazione opzionale
Su richiesta, è possibile integrare:
- Manometro multi-tubo (AFA1): inclinabile a 36 tubi.
- Generatore di fumo (AFA11): per la visualizzazione del flusso d’aria.
Possibili esperimenti
L’AF1600 è progettata per essere flessibile e adatta a un'ampia gamma di esperimenti, tra cui:
- Studio del flusso su corpi scoscesi e aerodinamici, con misurazioni di pressione e velocità sulla scia.
- Analisi dello sviluppo dello strato limite.
- Effetto del rapporto d’aspetto sulle prestazioni del profilo alare.
- Distribuzione della pressione attorno a un cilindro in condizioni di flusso subcritico.
- Misura delle forze di portanza e resistenza su diversi modelli.
- Studio delle caratteristiche dei profili alari tridimensionali, con misure di portanza, resistenza e momento di beccheggio.
- Analisi della distribuzione della pressione su un profilo alare, con confronto tra misure dirette e derivate della portanza.
- Determinazione della forza di resistenza su un corpo tozzo esposto a un flusso d’aria.
- Visualizzazione del flusso per lo studio qualitativo dell’aerodinamica.
Questa galleria del vento rappresenta una soluzione completa e avanzata per la ricerca e la formazione aerodinamica, consentendo agli studenti e ai ricercatori di ottenere dati sperimentali affidabili e dettagliati.
