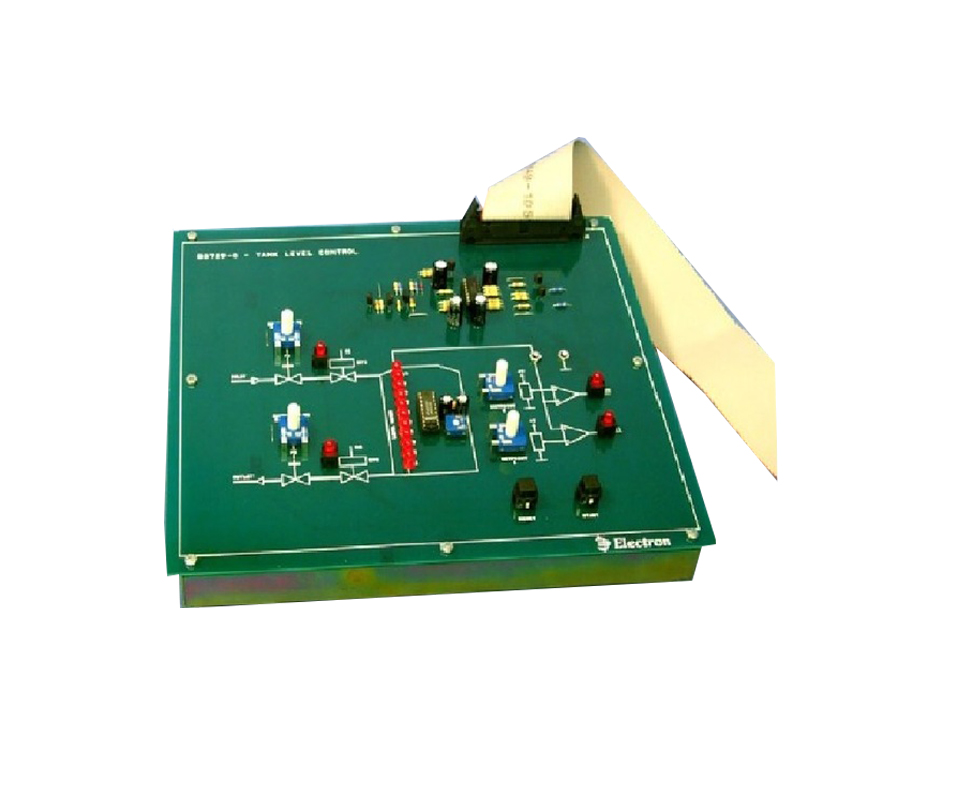

Il modulo C3729-Q è progettato come simulatore didattico per l'apprendimento del controllo del livello del serbatoio in un sistema di automazione industriale. Il modulo consente agli studenti di sperimentare e sviluppare diverse procedure di controllo utilizzando un PLC (Programmable Logic Controller).
Caratteristiche principali:
- Serbatoio con indicazione del livello del liquido tramite una barra LED.
- I condotti di ingresso e uscita sono collegati al serbatoio e sono dotati di elettrovalvole simulate, rappresentate da lampade LED.
- Il flusso può essere regolato manualmente tramite rubinetti simulati (potenziometro).
- Integratore e convertitore A/D a bordo riproducono il livello risultante del serbatoio.
- Il misuratore di livello del serbatoio genera un segnale analogico, che viene inviato a due comparatori.
- I punti di impostazione del livello possono essere ottenuti e regolati variando la soglia di questi comparatori. I segnali di uscita risultanti sono disponibili come ingressi per il PLC.
- Il modulo include tre tasti funzione programmabili, che sono ingressi per il PLC e possono essere utilizzati per determinare diverse modalità operative e configurazioni.
Apparecchiature NECESSARIE per il funzionamento:
Il B3729-T è un simulatore che fa parte del sistema PLC C3729 e si utilizza insieme ai seguenti dispositivi di base:
- C3729AA PLC MACHINE (NECESSARIO PER IL FUNZIONAMENTO, ACQUISTABILE SEPARATAMENTE CON CODICE MEPA SIADELEC3729AA1).
Obiettivo didattico:
Lo studente può utilizzare il sistema per sperimentare e sviluppare procedure di controllo.
