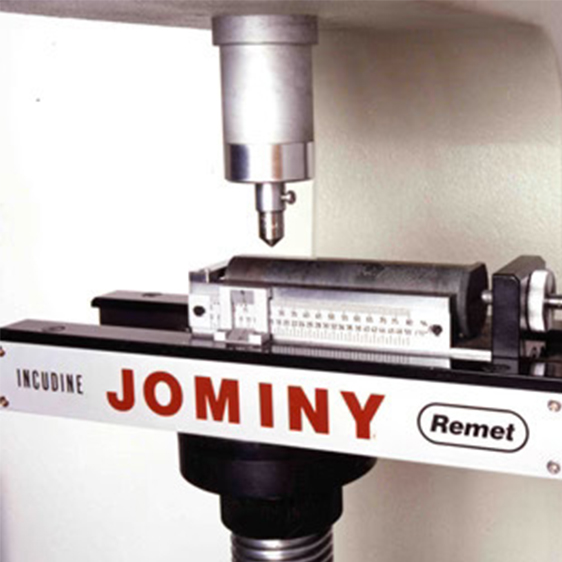

L’incudine a V Jominy è uno strumento progettato per facilitare la misurazione della durezza lungo la generatrice di un provino, durante la prova di temprabilità dell’acciaio secondo il metodo Jominy.
Questa prova consiste nel riscaldare un provino cilindrico, di dimensioni standard, alla temperatura di tempra e nel raffreddarlo, in condizioni controllate, ad un’estremità tramite un getto d’acqua. La variazione della durezza lungo il provino, partendo dalla parte raffreddata, definisce la temprabilità dell’acciaio.
CARATTERISTICHE PRINCIPALI
- Incudine a V in acciaio temprato e rettificato, scorrevole su slitta con corsa di 70 mm azionata da vite micrometrica.
- Sistema di fissaggio per la vite di elevazione dei durometri (Wolpert o equivalenti).
- V fermo con battuta per l’estremità temprata e due molle per il corretto posizionamento del provino.
- Scala graduata in millimetri e in frazioni di pollice per eseguire le misure secondo varie normative:
- Norme UNI 3150: 1 mm – 2,5 mm – 4,5 mm – 6,5 mm – 8,5 mm – 10,5 mm – 12,5 mm – 14,5 mm.
- Norme AFNOR PN-A-04-303: 1,5 mm – 3 mm – 5 mm – 7 mm – 9 mm – 11 mm – 13 mm – 15 mm.
- Norme ASTM: scala graduata in frazioni di 1/16" di pollice.
- Compatibile con misurazioni di durezza in Rockwell C (HRC) o Vickers (HV-30).
UTILIZZO
Il provino viene posizionato sull’incudine, appoggiato al fermo. La durezza viene misurata lungo la generatrice del provino, con un durometro, nei punti indicati dalla scala graduata. Le misurazioni ottenute vengono riportate in un grafico che caratterizza la temprabilità del materiale.
APPLICAZIONI
- Prove di temprabilità secondo norme internazionali UNI, AFNOR, ASTM.
- Utilizzabile con durometri Wolpert e di altre marche compatibili.
