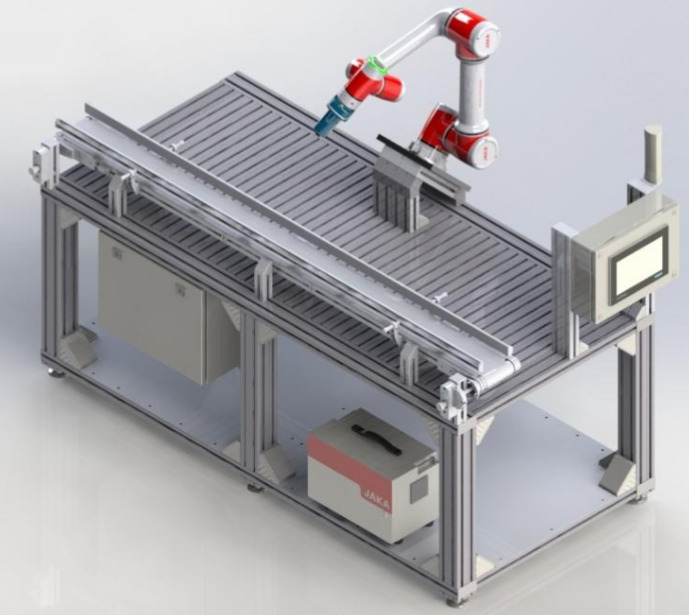

Sistema didattico avanzato per la formazione in robotica collaborativa, automazione industriale e meccatronica. La soluzione integra un Cobot collaborativo, banco in profili di alluminio, nastro motorizzato, sensoristica, camera 2D JAKA, organo di presa collaborativo, quadro elettrico, pannello HMI e materiali didattici per attività di laboratorio su applicazioni Pick & Place.
CARATTERISTICHE PRINCIPALI
automazione basata su Cobot collaborativo:
- Payload: 5 kg;
- Raggiungibilità: 954 mm;
- N. 6 assi.
- programmazione tramite tablet;
- riprogrammazione guidata tramite interfaccia grafica;
- applicazione didattica Pick & Place;
- nastro motorizzato con sensoristica;
- camera 2D JAKA;
- organo di presa collaborativo;
- quadro elettrico e bordo macchina;
- pannello HMI;
- alimentazione 230 V – 50 Hz;
- potenza assorbita inferiore a 1500 W;
- rumorosità circa 68 dB(A).
COMPONENTI INCLUSI
- Cobot JAKA Zu 5;
- banco completo in profili d’alluminio strutturale;
- nastro motorizzato 2054 x 180 mm;
- sensori a fotocellula;
- pulsanti di emergenza;
- camera 2D JAKA;
- organo di presa collaborativo;
- quadro elettrico e componenti per cablatura completa;
- pannello HMI;
- materiali e parti meccaniche come da distinta “Isola dinamica di processo”.
SERVIZI INCLUSI
- attività di ingegnerizzazione;
- progettazione esecutiva della struttura;
- integrazione elettromeccanica completa;
- installazione e montaggio presso la sede dell’Istituto;
- trasporto incluso;
- manualistica in italiano;
- marcatura CE IIB quasi-macchina;
- documentazione tecnica in italiano.
MATERIALE DIDATTICO E FORMAZIONE
- dispense educational;
- almeno 3 esercizi didattici per uso laboratoriale;
- video lezioni esplicative degli esercizi;
- training docenti di 24 ore, divisibile in 3 giornate lavorative;
- corso preparatorio sull’utilizzo del sistema.
ATTIVITÀ DIDATTICHE
Robotica collaborativa
- programmazione base del Cobot;
- gestione traiettorie e movimenti;
- utilizzo sicuro del robot collaborativo.
Pick & Place educational
- prelievo e posizionamento componenti;
- sincronizzazione robot-nastro;
- simulazione di cicli automatici.
Visione artificiale
- utilizzo della camera 2D JAKA;
- riconoscimento e localizzazione oggetti;
- integrazione visione-robot.
Automazione industriale
- gestione sensori e attuatori;
- utilizzo segnali I/O;
- simulazione di isola dinamica di processo.
CONDIZIONI GENERALI DI FORNITURA
- montaggio e installazione inclusi nel prezzo;
- trasporto incluso nella fornitura.
VALORE PER LA FORMAZIONE TECNICA E PROFESSIONALE
Il kit Cobot con banco e nastro trasportatore rappresenta una piattaforma completa per laboratori di automazione industriale, robotica collaborativa, meccatronica e Industria 4.0, consentendo agli studenti di sviluppare competenze operative su programmazione robotica, visione artificiale, sensoristica, processi automatizzati e applicazioni Pick & Place realmente utilizzate nei moderni contesti produttivi.
