DESCRIZIONE
Il Laboratorio per lo studio delle correlazioni delle immagini digitali (DIC) è uno spazio altamente specializzato progettato per l’analisi sperimentale dei materiali e delle deformazioni strutturali tramite l’integrazione di tecniche avanzate di acquisizione e trattamento delle immagini.
Attraverso l’uso della Digital Image Correlation, gli studenti possono rilevare in modo non invasivo deformazioni, spostamenti e tensioni su superfici soggette a sollecitazioni meccaniche, visualizzandole in tempo reale.

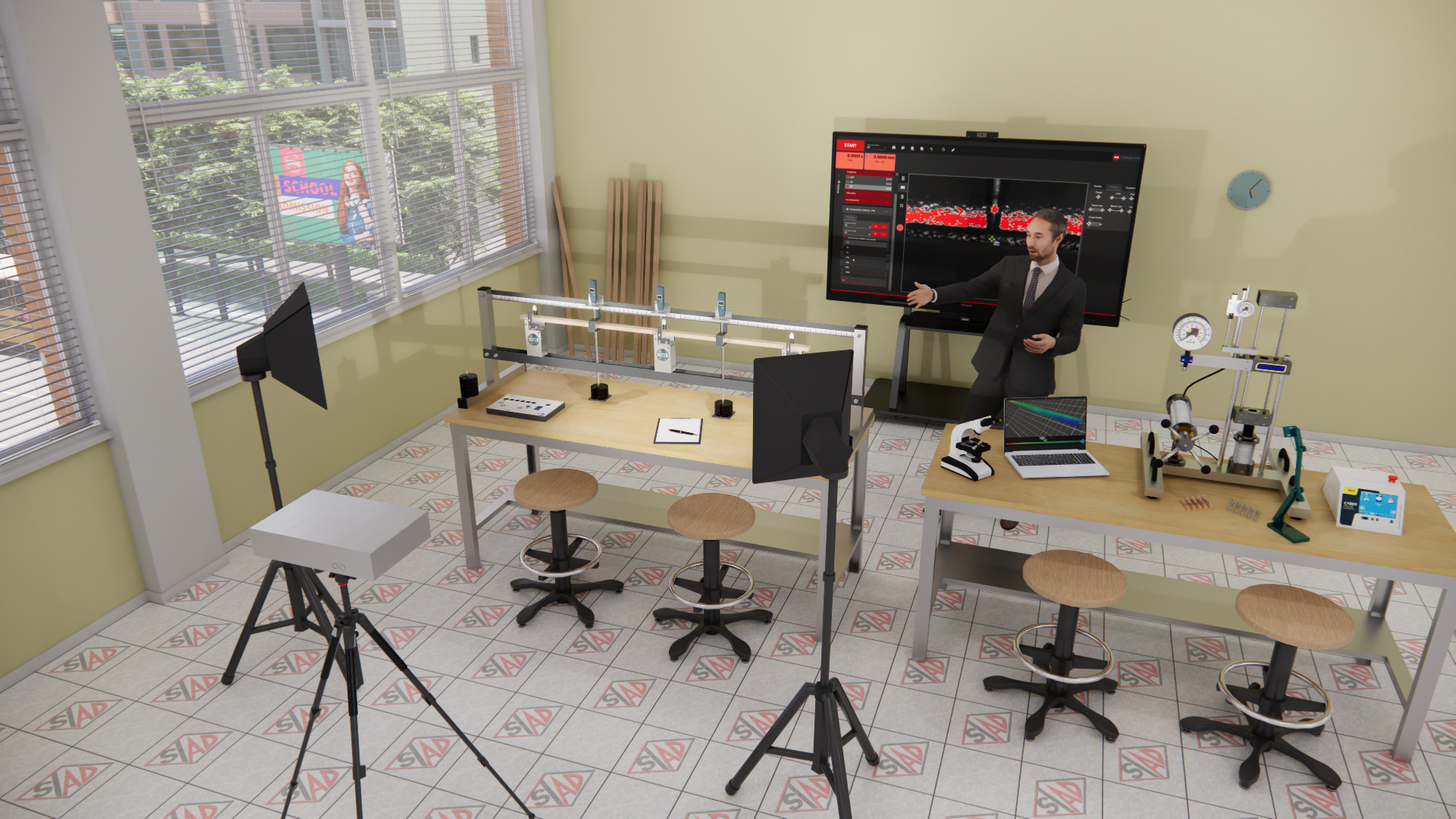

Il laboratorio combina una macchina universale per prove meccaniche, un trainer su travi in flessione, sistemi di acquisizione dati e telecamere ad alta definizione, offrendo una piattaforma didattica avanzata per la meccanica dei solidi e l’ingegneria strutturale. Le attività sono supportate da postazioni digitali e strumenti multimediali per la documentazione e l’analisi condivisa.
OBIETTIVI
- Analizzare le deformazioni superficiali mediante tecniche ottiche e non invasive;
- Approfondire il comportamento meccanico di materiali e strutture sotto carico;
- Eseguire prove sperimentali su travi e provini con acquisizione dati integrata;
- Utilizzare strumenti digitali per documentare, analizzare e condividere i risultati sperimentali.
COMPONENTI
Macchina universale per prove sui materiali
- Macchina educativa per prove meccaniche su provini tondi (max Ø 6 mm);
- Chiavetta USB 128 GB per il salvataggio dei dati sperimentali.
Trainer per prove su travi in flessione
- Trainer da banco per lo studio della flessione su elementi strutturali;
- Sistema di acquisizione dati da banco per monitorare carichi e deformazioni.
Sistema DIC (Digital Image Correlation)
- Sistema completo per la correlazione di immagini digitali con software dedicato;
- Notebook ad alte prestazioni.
Strumenti multimediali e arredi
- n.2 banchi da lavoro in acciaio con piano in multistrato multiplex;
- n.4 sgabelli regolabili a gas con ruote;
- Stereomicroscopio trinoculare con adattatore C-Mount;
- Telecamera per microscopio con sensore CMOS da 10 MP e connessione USB 3.0;
- Monitor interattivo;
- Carrello mobile per lo spostamento dello schermo interattivo;
- Document camera 8 megapixel per visualizzazione e condivisione live delle prove.
Servizi
- Servizio completo installazione, collaudo e formazione del personale.
ATTIVITÀ DIDATTICHE
Analisi sperimentale delle sollecitazioni
- applicazione di carichi su provini e travi con misurazione delle deformazioni;
- confronto tra dati teorici e risultati sperimentali con acquisizione in tempo reale.
Tecniche di correlazione digitale delle immagini (DIC)
- acquisizione ottica di spostamenti e deformazioni superficiali;
- elaborazione delle immagini per ottenere mappe di strain e displacement 2D/3D.
Misure ottiche con microscopi e telecamere
- osservazione dettagliata delle superfici durante i test;
- uso di telecamere ad alta risoluzione e microscopi per supportare la ricerca didattica.
Presentazione e condivisione dei risultati
- utilizzo del monitor interattivo per analisi collettive e discussione dei dati;
- impiego della document camera per dimostrazioni live e annotazioni condivise.
