DESCRIZIONE

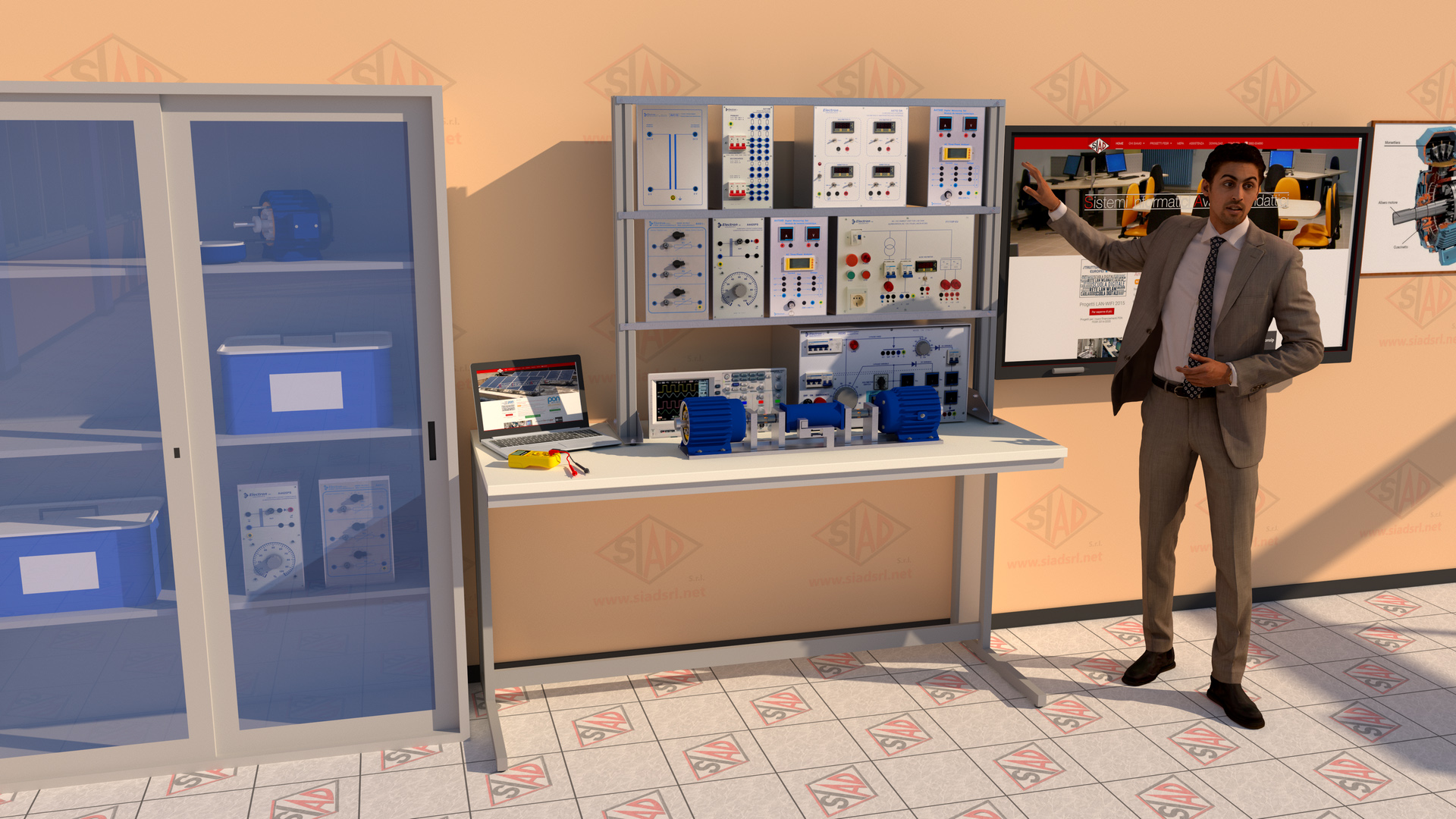

Laboratorio Prove su Macchine Elettriche Base, progettato per introdurre gli studenti allo studio sperimentale delle macchine elettriche rotanti e dei trasformatori.
La dotazione comprende un insieme completo di strumenti per l’alimentazione, il carico, la misura e l’analisi delle grandezze elettriche e meccaniche in AC e DC, consentendo di condurre prove su generatori, motori e trasformatori in condizioni operative reali.
Completano l’allestimento una sezione per l’acquisizione dati, strumenti digitali e una postazione docente multimediale, il tutto organizzato in un ambiente sicuro e professionale. Il laboratorio rappresenta un punto di partenza ideale per comprendere le macchine elettriche sia dal punto di vista teorico che pratico, e si presta alla formazione tecnica negli indirizzi di elettrotecnica, automazione e meccatronica.
OBIETTIVI
- comprendere il funzionamento e le caratteristiche di motori, generatori e trasformatori elettrici;
- eseguire misure su potenza elettrica, coppia, velocità e rendimento delle macchine elettriche;
- sviluppare competenze nell’acquisizione ed elaborazione di dati elettrici e meccanici;
- utilizzare strumentazione professionale per l’analisi delle prestazioni e il collaudo delle macchine elettriche.
COMPONENTI
Sistema di alimentazione e carico
- alimentatore universale trifase e monofase AC/DC regolabile;
- protezione di massima velocità per alimentatore;
- freno con alloggio per cella di carico;
- carico resistivo, induttivo e capacitivo per generatori AC e DC;
- reostato di eccitazione per motori AC e DC;
- base di accoppiamento e blocco rotore per attività congiunte su motori.
Strumentazione di misura
- trasduttore ottico per tachimetro;
- trasduttore per misuratore di coppia;
- misuratore di potenza meccanica;
- modulo digitale di misura della potenza elettrica AC/DC.
Accessori di laboratorio
- set di cavi per connessioni didattiche;
- strumenti digitali da montare sull’alimentatore;
- supporto porta-cavi e struttura porta pannelli da appoggio.
Prove su trasformatori
- trasformatore monofase 300VA;
- trasformatore trifase 300VA.
Trainer multifunzione su macchine elettriche
- trainer per lo studio di macchine elettriche multifunzione;
- reostato di avviamento per motori DC;
- reostato di avviamento per motori trifase AC fino a 300W.
Sistema di acquisizione dati
- strumenti AC/DC per acquisizione dati da prove elettriche e meccaniche;
- sistema software di acquisizione dati per analisi e visualizzazione;
- notebook Core i7, 16 GB RAM, SSD 512 GB, Windows 11 Pro;
- monitor interattivo 4K da 75” con Android 11 per attività frontali.
Arredi e impianti
- tavolo da appoggio per supporto strumenti;
- armadio metallico con ante scorrevoli in vetro per custodia apparecchiature;
- quadro di alimentazione elettrica trifase;
- sistema di collegamento elettrico tra le postazioni.
ATTIVITÀ DIDATTICHE
Studio delle macchine elettriche in AC e DC
- esecuzione di prove su motori e generatori in corrente continua e alternata;
- misurazione delle grandezze elettriche e meccaniche fondamentali (tensione, corrente, potenza, coppia, velocità);
- utilizzo del reostato per l’eccitazione e l’avviamento dei motori.
Prove su trasformatori
- caratterizzazione di trasformatori monofase e trifase;
- misura del rapporto di trasformazione, delle perdite e del rendimento;
- studio del comportamento sotto carico e a vuoto.
Analisi dati e monitoraggio delle prestazioni
- acquisizione dei segnali elettrici e meccanici tramite software dedicato;
- rappresentazione grafica dei dati e calcolo dei rendimenti;
- confronto tra prestazioni teoriche e misurate, con discussione critica.
Didattica multimediale e supporto digitale
- uso del monitor interattivo per lezioni, simulazioni e analisi guidate;
- gestione dei dati sperimentali e documentazione con il notebook docente;
- condivisione dei risultati e discussione in gruppo.
