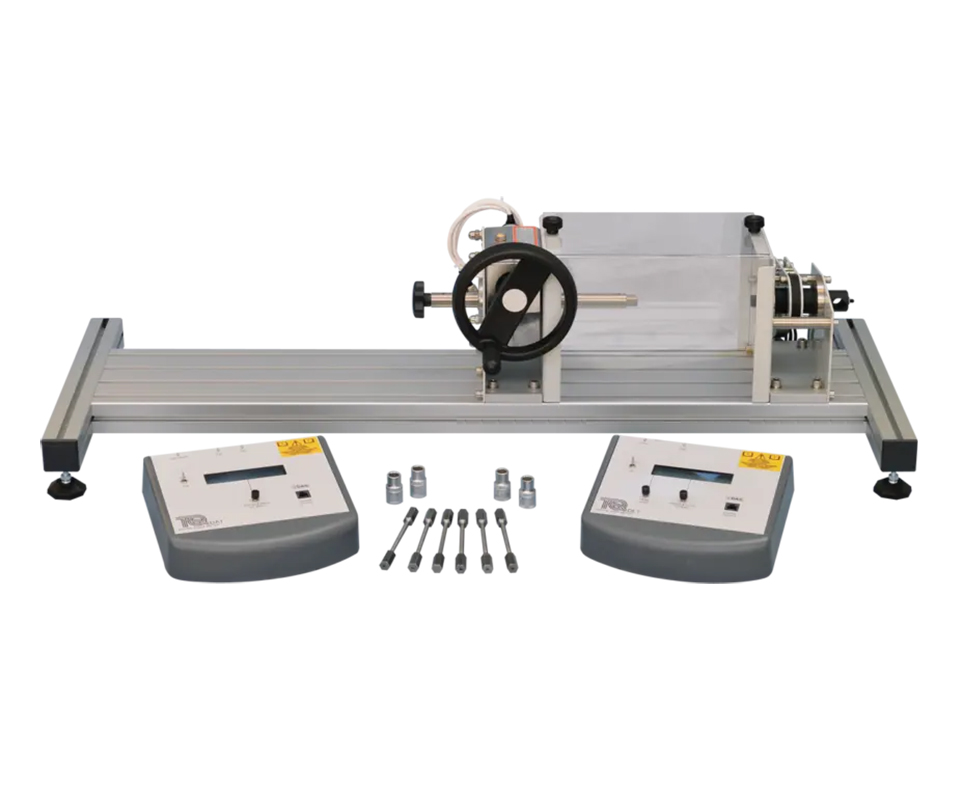

Macchina da banco per prove di torsione su materiali, con capacità fino a 30 Nm, progettata per eseguire test distruttivi e dimostrazioni didattiche.
Il sistema è composto da una struttura rigida in lega con testa di applicazione del carico e sistema di misura della torsione, supportato da piedini regolabili. Il campione viene fissato tra testa di deformazione e cella di carico, consentendo prove in torsione diretta e inversa. Include encoder elettronico e celle di carico con display digitale per visualizzare deformazione e coppia applicata. Compatibile con il sistema VDAS® per acquisizione dati in tempo reale. Adatto per dimostrazioni in aula e lavori di gruppo, consente l’osservazione dell’effetto Bauschinger, la determinazione del modulo di taglio e degli sforzi di snervamento. Fornito con set iniziale di provini in acciaio e ottone e protezione trasparente per prove distruttive. Include guida utente completa.
CARATTERISTICHE PRINCIPALI
- Capacità nominale: 30 Nm, con sistema di misura elettronico della coppia (cella di carico con display);
- Misura della deformazione angolare tramite encoder elettronico con display digitale (collegabile a VDAS®);
- Test su campioni fino a 750 mm di lunghezza, con attacchi esagonali da 3/16" Whitworth e 12 mm AF;
- Test in torsione diretta e inversa, adatti anche a determinare il modulo di taglio e lo snervamento;
- Telaio rigido in lega con riduttore 60:1 e sistema di montaggio scorrevole per adattarsi alla lunghezza del campione;
- Protezione trasparente di sicurezza per eseguire prove distruttive in sicurezza;
- Compatibile con torsiometro opzionale per maggiore precisione e VDAS® per acquisizione digitale in tempo reale.
ACCESSORI INCLUSI
- nr. 2 bussole esagonali da 3/16" Whitworth;
- nr. 2 bussole esagonali da 12 mm AF;
- protezione di sicurezza in materiale trasparente;
- guida utente completa.
PROVINI
- nr. 10 provini TR1010 in acciaio al carbonio 0,1% (2030M07, trafilato);
- nr. 5 provini TR1020 in acciaio al carbonio 0,4% (212M36, normalizzato a 900°C);
- nr. 5 provini TR1040 in ottone semiduro CZ121 (60% rame, 40% zinco).
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Determinazione del modulo di taglio (modulo di rigidità) e degli sforzi di snervamento nei materiali metallici;
- Esecuzione di prove di torsione distruttive per l’identificazione delle tensioni di snervamento superiori e inferiori su acciaio normalizzato;
- Verifica sperimentale dell’effetto Bauschinger e studio delle tensioni residue e degli effetti tessiturali sulla resistenza a torsione;
- Confronto tra il comportamento elastico e plastico di differenti materiali mediante i provini forniti.
DIMENSIONI E PESO
- Dimensioni unità principale: 1100 mm x 400 mm x 300 mm;
- Peso netto: 33 kg;
- Volume imballato: 0,3 m³;
- Peso imballato: circa 60 kg.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
