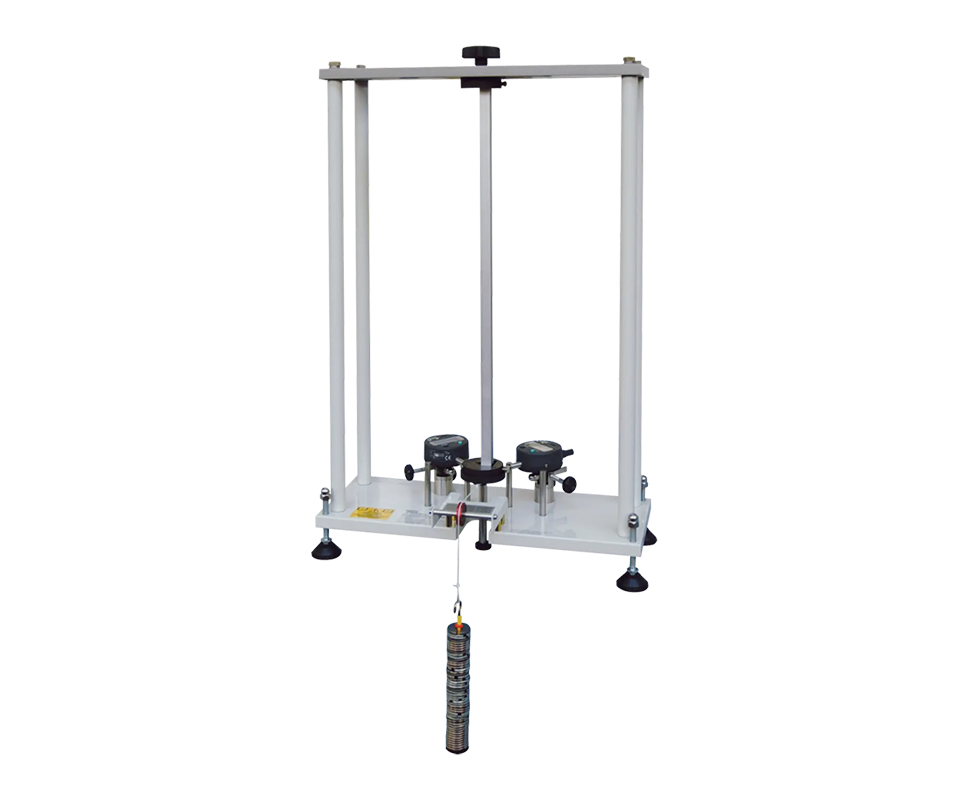

Struttura da banco progettata per lo studio delle deformazioni di travi a sbalzo non simmetriche. Questa apparecchiatura dimostra come la forma della sezione trasversale e l’orientamento influenzino le sollecitazioni e le deformazioni. Consente agli studenti di comprendere i concetti di flessione non simmetrica e la relazione tra modulo di elasticità e geometria della trave.
CARATTERISTICHE PRINCIPALI
- Struttura rigida in acciaio con base stabile e supporti in acciaio inossidabile.
- Trave a sbalzo facilmente ruotabile per configurazioni angolari diverse (0°, 45°, 90°).
- Due comparatori digitali ad alta precisione per misurare la deflessione verticale e lo spostamento orizzontale.
- Carico applicabile manualmente tramite sistema a leva e gancio.
- Utilizzabile con il sistema VDAS® per acquisizione e analisi dei dati in tempo reale.
- Modulo compatibile con altri componenti della gamma TecQuipment Structures.
ACCESSORI INCLUSI
- Trave in lega di alluminio con sezione a L.
- Due comparatori digitali.
- Set di pesi e ganci.
- Manuale utente completo per installazione, utilizzo e manutenzione.
- Valigia per il trasporto e stoccaggio.
PROVINI E PESI
Travi di prova:
- Sezione trasversale a U;
- Sezione trasversale a L;
- Sezione trasversale rettangolare piena.
Pesi di prova:
- 5 ganci per pesi;
- 150 pesi, ciascuno da 10 g.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Misurazione dello spostamento verticale e orizzontale per vari angoli di carico applicato;
- Dimostrazione che la deflessione verticale massima e minima si verifica quando la deflessione orizzontale è zero;
- Utilizzo del cerchio di Mohr;
- Determinazione sperimentale e teorica dei momenti principali dell'area delle sezioni di prova;
- Posizione del centro di taglio di ciascuna sezione.
DIMENSIONI E PESO
- Unità principale: 620 × 420 × 225 mm, peso 7 kg.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
