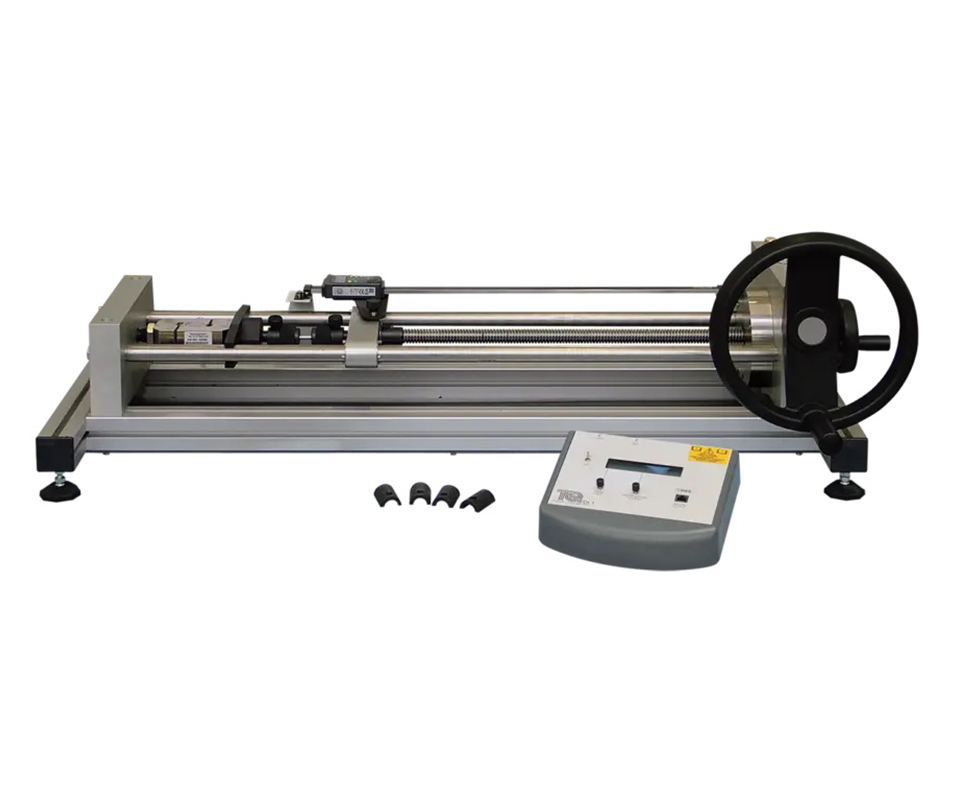

Macchina compatta per prove di trazione da banco, azionata manualmente, con capacità fino a 20 kN. Progettata per uso didattico, permette di eseguire semplici test di trazione su provini metallici, offrendo un'interfaccia sicura e facilitata grazie a manopole e ingranaggi a basso attrito.
CARATTERISTICHE PRINCIPALI
- Capacità di carico: 20 kN.
- Meccanismo di carico: azionato a mano con riduttore a vite senza fine, vite lunga circa 400 mm; cuscinetti a sfera a basso attrito per uno sforzo minimo e rateo di deformazione stabile.
- Display digitale: mostra carico (con funzione 'peak hold') e spostamento totale; risoluzione 0,01 kN e 0,01 mm.
- Prove precise: opzionale estensometro SM1002A per misurazioni accurate dello spostamento elastico e calcolo del modulo di Young.
- Registrazione dati: compatibile con il sistema VDAS® per acquisizione in tempo reale e analisi su PC.
- Struttura: piano in alluminio estruso, tiranti ('tie bars') per maggiore rigidità.
- Pinze e allineamento: collet chuck con snodi sferici per carico puramente assiale; adatto sia a provini lunghi sia corti da 20 mm².
ACCESSORI INCLUSI
- Collet chuck per provini da 20 mm² (lunghi e corti).
- Spedizione con starter-kit di provini (carbonio in due condizioni termiche, ottone, alluminio).
- Manuale utente dettagliato con istruzioni per montaggio, utilizzo e manutenzione.
- Garanzia di 5 anni e conformità alle direttive UE; produttore certificato ISO9001.
PROVINI
- Forniti come set da 60 pezzi (6 tipi × 10 ciascuno):
- Acciaio al carbonio 0,1 % (trafilato).
- Acciaio al carbonio 0,4 % (trafilato).
- Acciaio al carbonio 0,1 % (normalizzato).
- Acciaio al carbonio 0,4 % (normalizzato).
- Alluminio.
- Ottone.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
Prove di trazione fino a 20 kN per determinare:
- Limiti di snervamento superiore e inferiore.
- Resistenza a trazione.
- Allungamento totale.
- Misura del modulo di Young (E) con estensometro opzionale SM1002A.
- Possibilità di estendere l'uso con moduli sperimentali aggiuntivi (es. Brinell, smorzamento, ecc.).
DIMENSIONI E PESO
- Unità principale: 1100 × 400 × 350 mm, peso 41,5 kg.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
