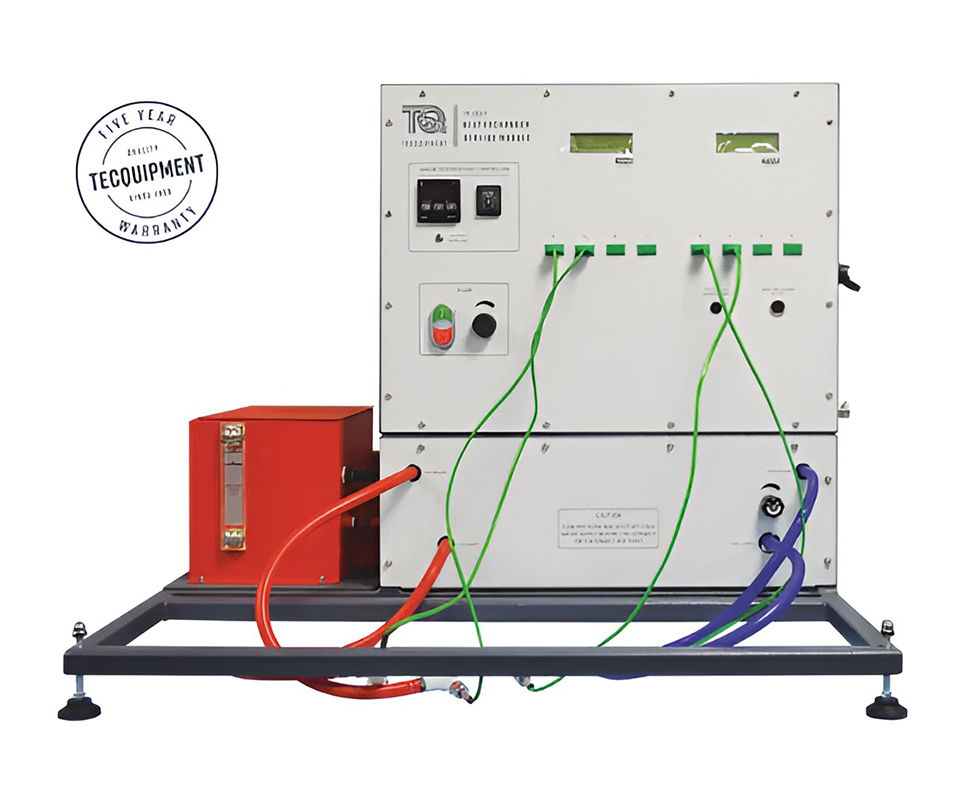

Il TD1360V è l’unità base della gamma TecQuipment dedicata allo studio degli scambiatori di calore. Fornisce tutti i servizi necessari, inclusi acqua calda, acqua fredda, strumentazione di misura e acquisizione dati, per analizzare e confrontare diversi tipi di scambiatori utilizzati nell’industria. L’unità viene fornita completa del sistema VDAS® Onboard per l’acquisizione dati tramite USB e richiede almeno uno dei moduli sperimentali opzionali della serie TD1360.
CARATTERISTICHE PRINCIPALI
- unità base da banco per esperimenti sugli scambiatori di calore;
- sistema di acquisizione dati VDAS® Onboard integrato con collegamento USB;
- visualizzazione digitale diretta di temperature e portate senza necessità di PC;
- collegamenti rapidi autosigillanti per il collegamento sicuro degli scambiatori;
- connettori differenziati per circuito caldo e freddo per ridurre errori di collegamento;
- serbatoio acqua calda con riscaldatore elettrico controllato tramite PID;
- pompa a velocità variabile per la regolazione della portata del circuito caldo;
- misuratori di portata dedicati per circuito caldo e freddo;
- termocoppie integrate per la misura delle temperature di ingresso e uscita;
- protezioni contro sovratemperatura, basso livello acqua e troppo pieno;
- possibilità di eseguire prove sia con acquisizione dati VDAS® sia in modalità autonoma.
DIMENSIONI E PESO
- dimensioni: 810 × 369 × 610 mm;
- peso: 30 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
Con almeno uno dei moduli sperimentali opzionali installati, il sistema consente di:
analizzare il funzionamento degli scambiatori di calore industriali;
confrontare differenti tecnologie di scambio termico;
misurare temperature e portate nei circuiti caldo e freddo;
effettuare bilanci energetici;
acquisire ed elaborare dati sperimentali tramite VDAS®;
esportare dati in formato CSV per successive elaborazioni.
FUNZIONALITÀ DEL SOFTWARE VDAS®
- registrazione manuale o automatica dei dati;
- acquisizione a intervalli temporali programmabili;
- visualizzazione dati in tempo reale;
- registrazione e archiviazione delle misure;
- esportazione dati verso altri software;
- generazione di tabelle e grafici;
- calcoli personalizzati in tempo reale;
- layout personalizzabili.
MODULI SPERIMENTALI DISPONIBILI (non inclusi)
- Scambiatore di calore a tubi concentrici (TD1360a);
- Scambiatore di calore a piastre (TD1360b);
- Scambiatore di calore a fascio tubiero (TD1360c);
- Recipiente incamiciato con serpentina e agitatore (TD1360d);
- Scambiatore di calore acqua-aria a flusso incrociato (TD1360e).
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- spazio richiesto sul banco: 900 × 650 mm;
- alimentazione elettrica:
- monofase 220–240 VAC, 50/60 Hz, 13 A;
- oppure bifase 208–240 VAC, 50/60 Hz, 13 A;
- alimentazione acqua pulita e scarico:
- 4 L/min;
- pressione compresa tra 1 e 3 bar;
- temperatura dell’acqua compresa tra 5 °C e 20 °C;
- PC compatibile per utilizzo del sistema VDAS® (non incluso).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
