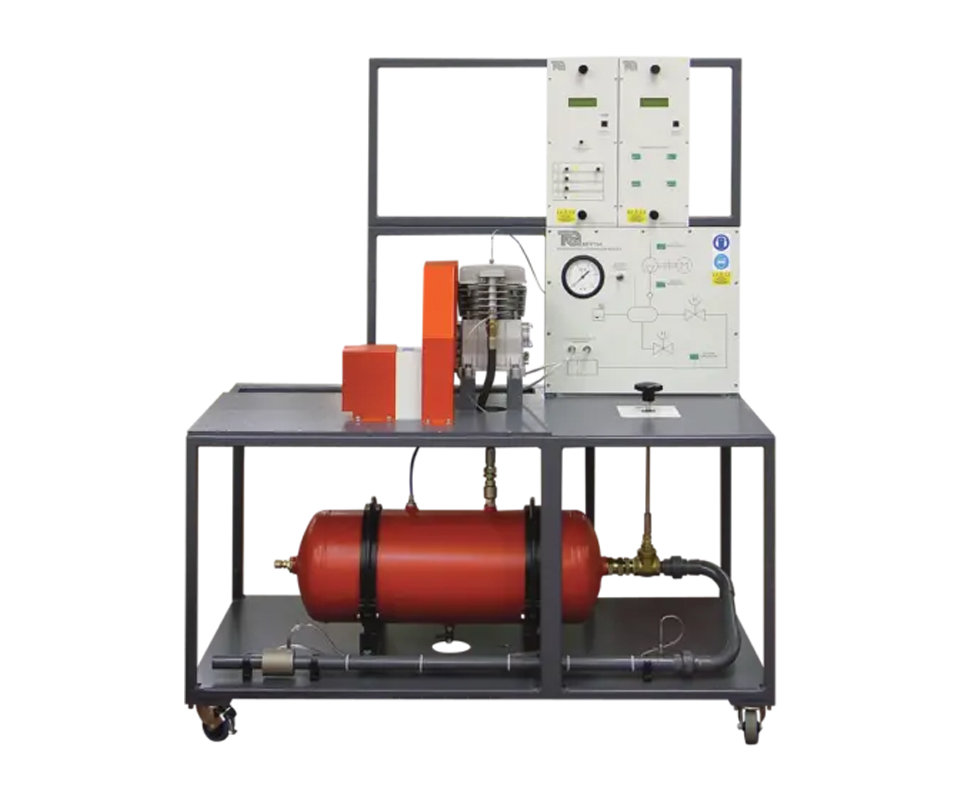

L'unità mobile autonoma da pavimento è progettata per consentire agli studenti di studiare e testare un compressore alternativo, approfondendo il suo funzionamento e calcolando le prestazioni. Questa unità include un piccolo compressore con un ricevitore d'aria e Strumentazione, ed è compatibile con il dinamometro universale (MFP100, codice Mepa SIADTCQMFP100). È ideale per esperimenti, dimostrazioni e progetti degli studenti.
Caratteristiche Principali
Compressore Alternativo:
- Fornisce aria compressa per strumenti e attrezzature comuni, come seghe, levigatrici, cacciaviti, apparecchiature per verniciatura a spruzzo, attuatori pneumatici e sistemi di controllo.
Carrello Mobile:
- Tutti i componenti sono montati su un robusto carrello mobile, facilitando l'utilizzo in laboratorio.
Misurazioni Avanzate:
- Il dinamometro universale (MFP100) misura velocità, coppia e potenza assorbita dal compressore, con velocità completamente variabile fino al massimo consentito.
Sistema di Controllo della Pressione:
- L'aria entra nel compressore e viene erogata sotto pressione al ricevitore. Una valvola regola la pressione nel ricevitore e l'orifizio consente una misurazione accurata della portata di massa dell'aria in uscita.
Sensori e Strumentazione:
- Termocoppie misurano le temperature all'ingresso e all'uscita del compressore, oltre a monte dell'orifizio.
- Trasduttori elettronici misurano la pressione di mandata, la pressione differenziale dell'ugello e la pressione atmosferica.
- Un manometro Bourdon mostra la pressione del recipiente, garantendo sicurezza anche in caso di interruzione della corrente elettrica.
- Display digitali mostrano tutte le pressioni e temperature importanti.
Acquisizione Dati
Versatile Data Acquisition System (VDAS®):
- Sistema opzionale che fornisce acquisizione dati in tempo reale, monitoraggio, visualizzazione, calcolo e rappresentazione grafica delle letture su computer.
Risultati di Apprendimento:
L'unità permette di esplorare vari aspetti delle prestazioni del compressore, tra cui:
- Bilancio energetico per un compressore
- Variazione delle prestazioni del compressore con la pressione
- Variazione delle prestazioni del compressore con la velocità
- Efficienze meccaniche, volumetriche e isotermiche
- Fondamenti di termodinamica di un compressore
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
