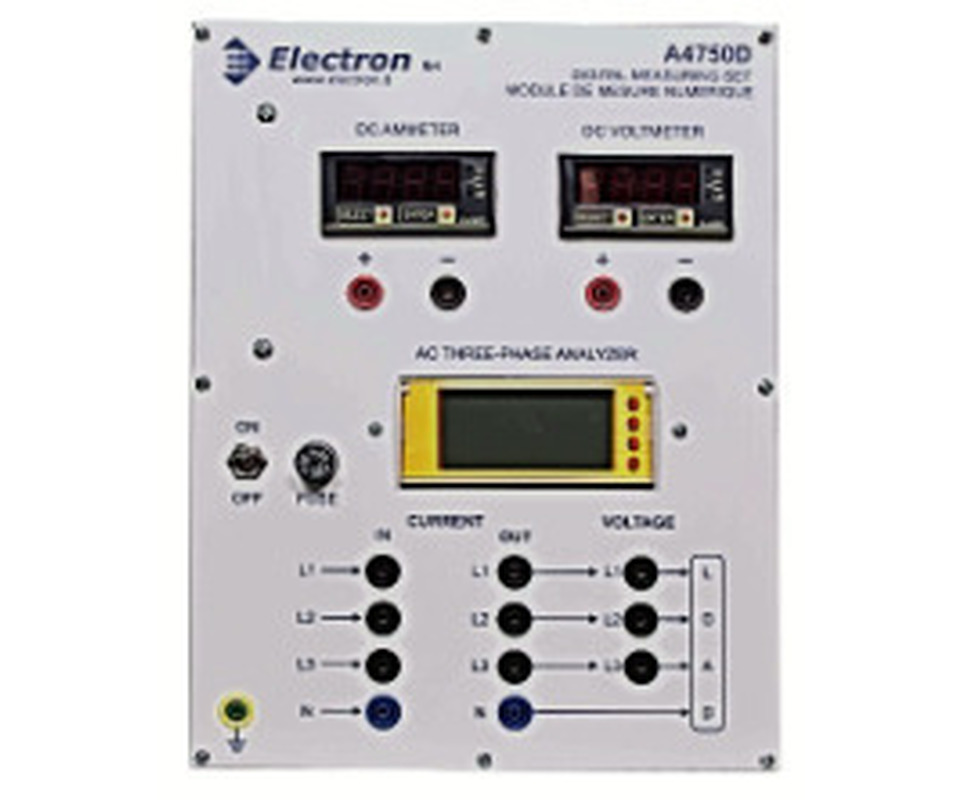

Il Misuratore Digitale di Potenza Elettrica A4750D è composto da tre strumenti, rendendolo versatile e adatto alla maggior parte delle esigenze di laboratorio e didattica. Gli strumenti inclusi sono:
- Amperometro DC: fino a 5A (10A su richiesta)
- Voltmetro DC: fino a 800V
- Analizzatore di Potenza Trifase: per la misura di diversi parametri elettrici come spiegato di seguito
Organizzazione
I parametri di lavoro dello strumento sono impostati in fabbrica ai valori predefiniti (ad esempio, rapporto TA=1, rapporto TV=1). Questi e altri parametri operativi possono essere modificati tramite i pulsanti del pannello frontale, come spiegato nel manuale di istruzioni.
Analizzatore di Potenza Trifase Digitale
L'analizzatore di potenza digitale misura vari parametri elettrici dei sistemi trifase, con o senza neutro, e visualizza le letture separatamente per ciascuna fase o in modo cumulativo.
Connessione Linea Seriale
Su richiesta, lo strumento può essere dotato di una porta di comunicazione RS232 o RS485 (protocollo MODBUS-RTU).
Display
I seguenti parametri possono essere visualizzati manualmente o automaticamente:
- Tensioni di Fase: V1, V2, V3
- Tensioni di Linea: V12, V23, V13
- Correnti di Linea: I1, I2, I3
- Fattori di Potenza di Fase: PF1, PF2, PF3
- Potenza Attiva di Fase: W1, W2, W3
- Potenza Reattiva di Fase: Var1, Var2, Var3
- Potenza Apparente di Fase: VA1, VA2, VA3
- Media delle Tensioni Trifasi: ΣV
- Media delle Correnti Trifasi: ΣI
- Media dei Fattori di Potenza Trifasi: ΣPF
- Potenza Attiva Totale: ΣW
- Potenza Reattiva Totale: ΣVar
- Potenza Apparente Totale: ΣVA
- Temperatura: °C
- Corrente sul Filo Neutro: IN
- Frequenza: Hz
- Tempo di Integrazione: TI (impostabile dall'utente)
- Potenza Attiva Media Durante TI: WTI
- Potenza Reattiva Media Durante TI: VarTI
- Energia Attiva Assorbita: +Wh
- Energia Reattiva Induttiva Assorbita: VarhL
- Energia Reattiva Capacitiva Assorbita: VarhC
- Energia Attiva Generata: -Wh
- Energia Reattiva Induttiva Generata: VarhL
- Energia Reattiva Capacitiva Generata: VarhC
- Distorsione Armonica Totale delle Tensioni di Fase: THD V1, THD V2, THD V3
- Distorsione Armonica Totale delle Correnti di Fase: THD I1, THD I2, THD I3
- Valori di Picco delle Correnti di Linea: I1MAX1, I2MAX2, I3MAX3
- Valore di Picco delle Tensioni Trifasi: ΣVMAX
- Valore di Picco delle Correnti Trifasi: ΣIMAX
- Valore di Picco della Potenza Attiva Trifase: ΣWMAX
- Valore di Picco della Potenza Reattiva Trifase: ΣVarMAX
- Valore di Picco della Potenza Attiva Trifase Durante TI: WTIMAX
- Valore di Picco della Potenza Reattiva Trifase Durante TI: VarTIMAX
- Ore e Minuti di Funzionamento: HH,MM
- Temperatura Massima Registrata: °CMAX
Ingressi Tensione
La tensione di ingresso nominale è di 440V (massimo fase-fase 600V). Per tensioni più elevate, è necessario utilizzare trasformatori di tensione appropriati e rispettare la sequenza di fase in ingresso e uscita.
Ingressi Corrente
La corrente di ingresso diretta massima (senza trasformatore di corrente) è di 5A.
