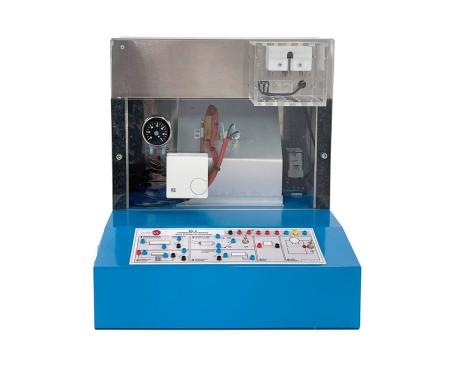

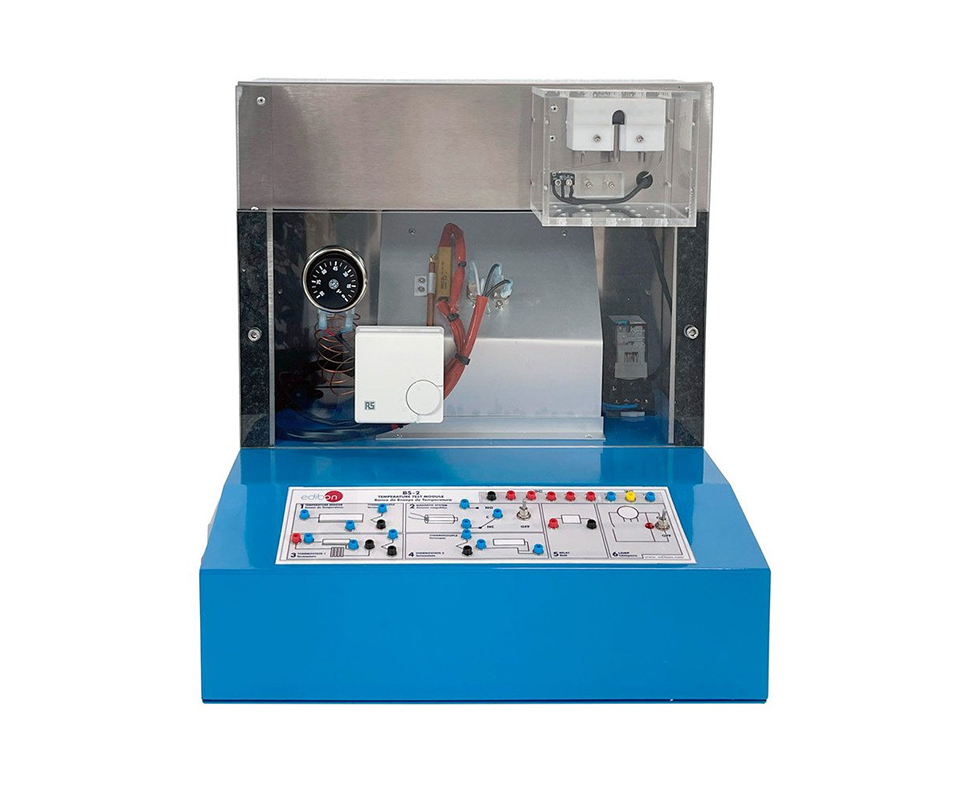

Il Modulo per il controllo della temperatura (BS2) è progettato per lo studio dei sensori di temperatura sia per la misurazione che per il controllo della temperatura stessa.
Il modulo comprende uno spazio semi-aperto all'interno del quale sono presenti due lampade utilizzate per riscaldare l'ambiente. Le temperature variano tra 40 °C nella parte inferiore e 80 °C nella parte superiore.
Sono presenti diversi tipi di sensori posizionati a differenti distanze dalla fonte di calore, al fine di ottenere temperature più alte o più basse. Tra questi sensori vi sono termostati con contatti che si chiudono a una temperatura preimpostata, regolabile tramite una scala numerata. Il modulo include anche un sensore di commutazione e termocoppie.
Nella parte esterna del modulo è presente un blocco magnetico con un sistema di controllo della temperatura basato sull'effetto Curie.
COMPONENTI FORNITI
- Sensore a interruttore bimetallico;
- Termostato bimetallico regolabile;
- Relè AC;
- Blocco magnetico con tubo di ferrite e resistenza riscaldante;
- Termostato capillare;
- Tre termocoppie tipo "K";
- Lampada a incandescenza.
SPECIFICHE TECNICHE
- Sensore a interruttore bimetallico:
-
- Interruttore termico a contatto bimetallico;
- Temperatura di apertura: 50 °C;
- Temperatura di chiusura: 30 °C;
- Configurazione: contatto NC.
- Termostato bimetallico regolabile:
- Con resistenza di riscaldamento per minimizzare i cicli differenziali e prevenire picchi di temperatura;
- Intervallo di temperatura: 0 °C - 30 °C;
- Contatto NC.
- Blocco magnetico:
- Contenuto in una custodia esterna;
- Composto da un tubo di ferrite con un elemento riscaldante all'interno.
- Lampada a incandescenza.
- Relè AC:
- Permette di accendere e spegnere la lampada a incandescenza posta sopra i sensori di temperatura;
- Tensione e corrente nominale: 250 V - 10 A;
- Contatto NO;
- Tensione di commutazione: 12 V.
- Termostato capillare:
- Intervallo di temperatura: 0 °C - 90 °C;
- Temperatura massima del bulbo: 150 °C;
- Corrente della presa: 15 A, 250 VAC;
- Contatto NC.
- Termocoppie:
- Tre termocoppie Cromel-Alumel di tipo "K";
- Posizionate rispettivamente: una vicino al termostato capillare e al sensore bimetallico, una sul termostato bimetallico regolabile e una all'interno del blocco magnetico;
- Ognuna è utilizzata per misurare la temperatura controllata dai diversi sensori;
- Intervallo di temperatura: -50 °C - 250 °C.
I sensori si collegano all'unità base e alle alimentazioni tramite terminali da 2 mm situati nel pannello frontale del modulo.
- Dimensioni: 405 x 300 x 400 mm ca; peso 5 kg ca.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Utilizzo dell'effetto Curie come applicazione di un termostato ad alta temperatura;
- Uso del termostato bimetallico regolabile come controller di temperatura e calcolo della sua isteresi;
- Riduzione dell'isteresi del termostato bimetallico tramite l'aggiunta di una resistenza nel circuito di riscaldamento;
- Controllo della temperatura tramite un termostato basato su un sensore bimetallico;
- Utilizzo del termostato capillare per la regolazione della temperatura.
ELEMENTI NECESSARI (non inclusi)
- BSUB: unità base per test di sensori e trasduttori
oppure
- BSPC: unità base per test di sensori e trasduttori controllata da PC
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
