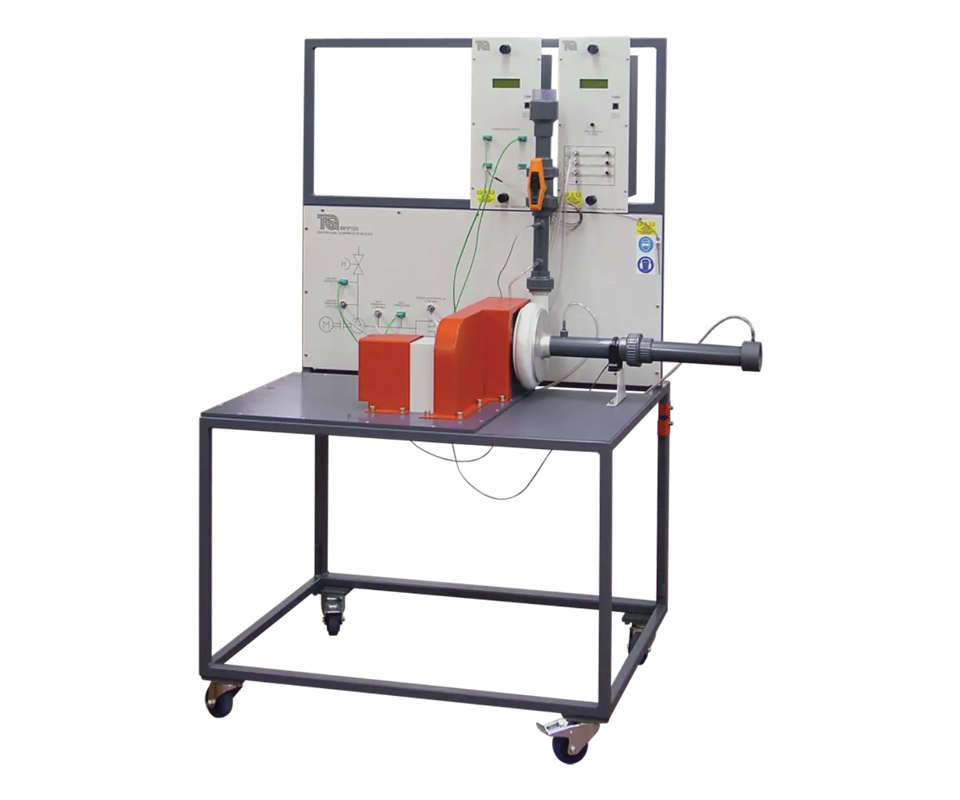

Un'unità mobile autonoma progettata per lo studio e l'analisi delle prestazioni di un compressore centrifugo. Questa unità da pavimento include un piccolo compressore e strumentazione specifica, offrendo agli studenti l'opportunità di comprendere il funzionamento di questa macchina e calcolarne le prestazioni.
Questa unità mobile offre agli studenti un'opportunità unica di esplorare i principi fondamentali dei compressori centrifughi attraverso esperimenti pratici e misurazioni dettagliate.
Essenziale per il funzionamento della pompa a spostamento positivo è:
- Dinamometro Didattico Universale (cod. MEPA: SIADTCQMFP100): per misurare la velocità e la coppia, e la potenza assorbita dal compressore.
Caratteristiche principali:
- Misurazioni di Alta Precisione: Utilizzando il dinamometro universale, gli studenti possono misurare la velocità, la coppia e la potenza assorbita dal compressore. La velocità è completamente variabile fino al massimo consentito per il compressore.
- Controllo della Portata d'Aria: L'aria entra nel compressore attraverso un ugello sagomato, utilizzato per misurare la portata d'aria. La portata è controllata tramite una valvola di mandata azionata manualmente, che regola anche la pressione di mandata.
- Sistema di Monitoraggio Avanzato: Trasduttori elettronici misurano la pressione di ingresso, la pressione di mandata, la pressione differenziale dell'ugello e la pressione atmosferica. Le termocoppie monitorano la temperatura di ingresso, uscita e ambiente. Tutte le letture sono visualizzate su display digitali.
Risultati di Apprendimento:
- Comprensione del funzionamento e delle prestazioni dei compressori centrifughi in diverse condizioni operative.
- Analisi dell'influenza della portata e della pressione sulla resa del compressore.
- Studio delle applicazioni pratiche dei compressori centrifughi in sistemi di ventilazione e raffreddamento.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
