L’accessorio SM1000H per lo studio dell' Esperimento di Imbutitura è progettato per essere utilizzato con la Macchina di Prova Universale SM1000, nella zona superiore dedicata alla compressione. Riproduce una prova di imbutitura a freddo tipica dei processi di formatura delle lamiere, fornendo agli studenti una comprensione approfondita delle proprietà meccaniche dei materiali sottili.
Durante la prova, una sfera in acciaio temprato viene premuta su una lamiera trattenuta tra una piastra di serraggio e una piastra matrice, fino alla formazione di una cupola che si rompe a una profondità critica. Uno specchio inclinato consente di osservare la rottura del materiale in tempo reale.
CARATTERISTICHE PRINCIPALI
- si installa nella zona di compressione della SM1000;
- include una sfera penetratrice in acciaio temprato da 20 mm;
- dotato di specchio inclinato per la visualizzazione della rottura;
- fornisce un approccio pratico allo studio dell’imbutitura a freddo;
- include provini in materiali metallici diversi per il confronto tra rotture isotrope e anisotrope;
- supporta lo studio del numero di Erichsen IE, ossia la profondità raggiunta al momento della rottura.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- esecuzione di prove di imbutitura su lamiere sottili;
- misurazione della profondità al momento della rottura (Erichsen Number);
- confronto tra rottura isotropa e anisotropa;
- analisi comparativa tra materiali metallici (alluminio, rame, ottone, acciaio dolce);
- comprensione delle limitazioni nei processi di formatura dei metalli.

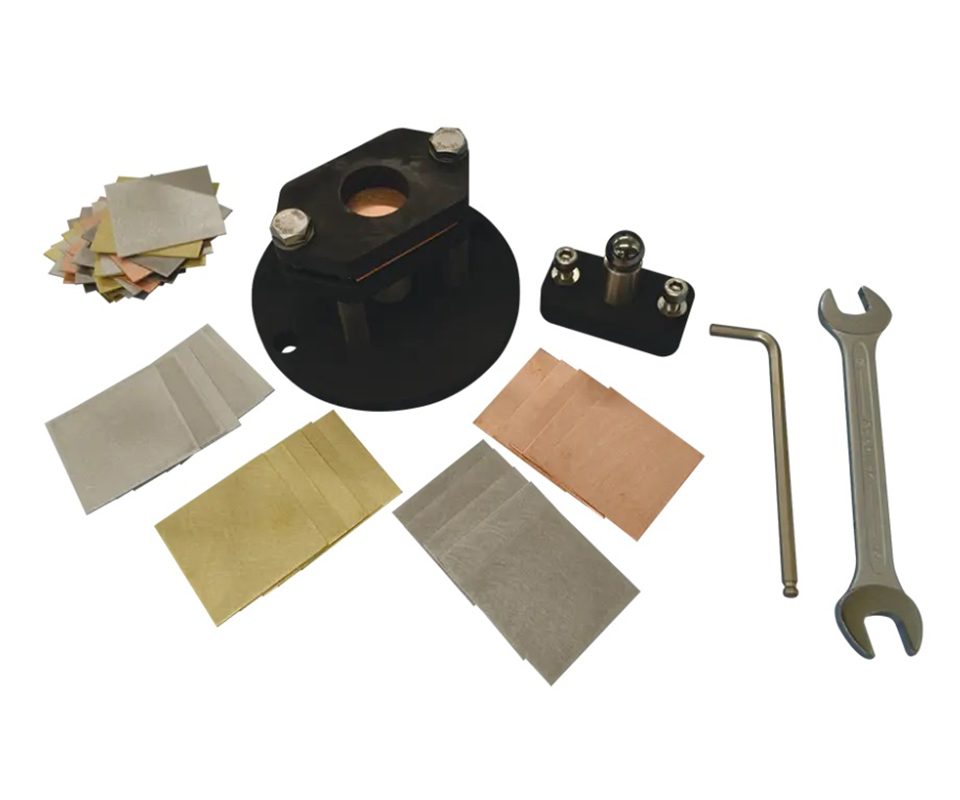

COMPONENTI INCLUSI
- penetrometro sferico in acciaio temprato da 20 mm;
- sistema di serraggio con piastra superiore e piastra matrice;
- specchio inclinato integrato;
- 40 provini inclusi, 10 per ciascun materiale:
- alluminio HE30 (ER1010);
- rame C101 HH (ER1020);
- ottone CZ108 HH (ER1030);
- acciaio dolce CR4 (ER1040).
DIMENSIONI E PESO
- peso netto: 3,9 kg (4,9 kg con provini).
REQUISITI DI UTILIZZO: utilizzo con la Macchina di Prova Universale SM1000.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
