L’accessorio SM1000J – Esperimento di Taglio Doppio è progettato per essere utilizzato con la Macchina di Prova Universale SM1000, montandosi nell’area inferiore di trazione. Consente di determinare in modo diretto la resistenza a taglio di materiali cilindrici, secondo il principio della doppia cesura, che consente una maggiore precisione rispetto alla cesura singola eliminando l’influenza della flessione.
Il dispositivo si compone di un supporto provino e di una cinghia di taglio, entrambi facilmente installabili. Il provino viene spinto attraverso due punti di taglio simultanei, assicurando una distribuzione simmetrica del carico e una rottura netta. Il test è conforme alla norma DIN 50141, valida per materiali con resistenza a trazione fino a 1300 N/mm².
CARATTERISTICHE PRINCIPALI
- progettato per eseguire test di taglio su provini cilindrici;
- configurazione a doppia cesura, per eliminare la flessione del provino durante il test;
- facile montaggio sotto la piattaforma della SM1000;
- conforme alla norma DIN 50141;
- include provini in rame C101 già pronti per l’uso.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- determinazione della resistenza a taglio (τ) su provini metallici;
- confronto con valori di resistenza a trazione per analisi comparative;
- applicazione della meccanica dei materiali alla progettazione strutturale;
- visualizzazione e comprensione del comportamento a taglio di metalli duttili.

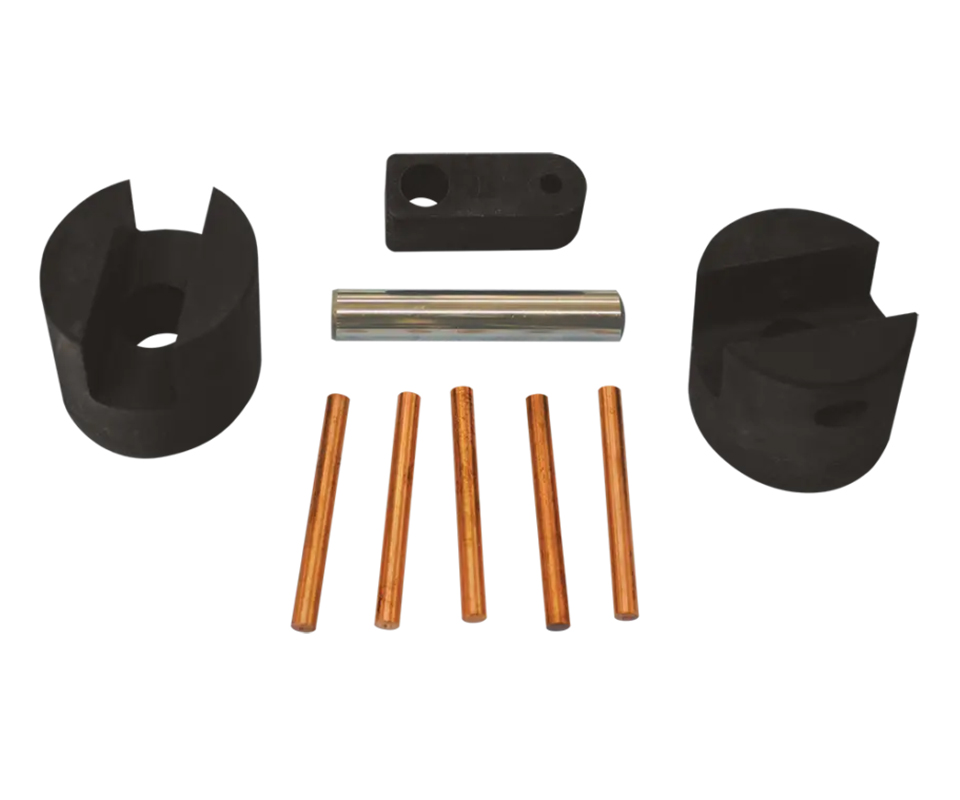

COMPONENTI INCLUSI
- supporto inferiore per il provino;
- supporto superiore per la cinghia di taglio;
- 5 provini in rame C101 (DS1010);
- perno in acciaio temprato da 10 mm di diametro (penetratore);
- istruzioni d’uso.
DIMENSIONI E PESO
REQUISITI DI UTILIZZO: utilizzo con la Macchina di Prova Universale SM1000.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
