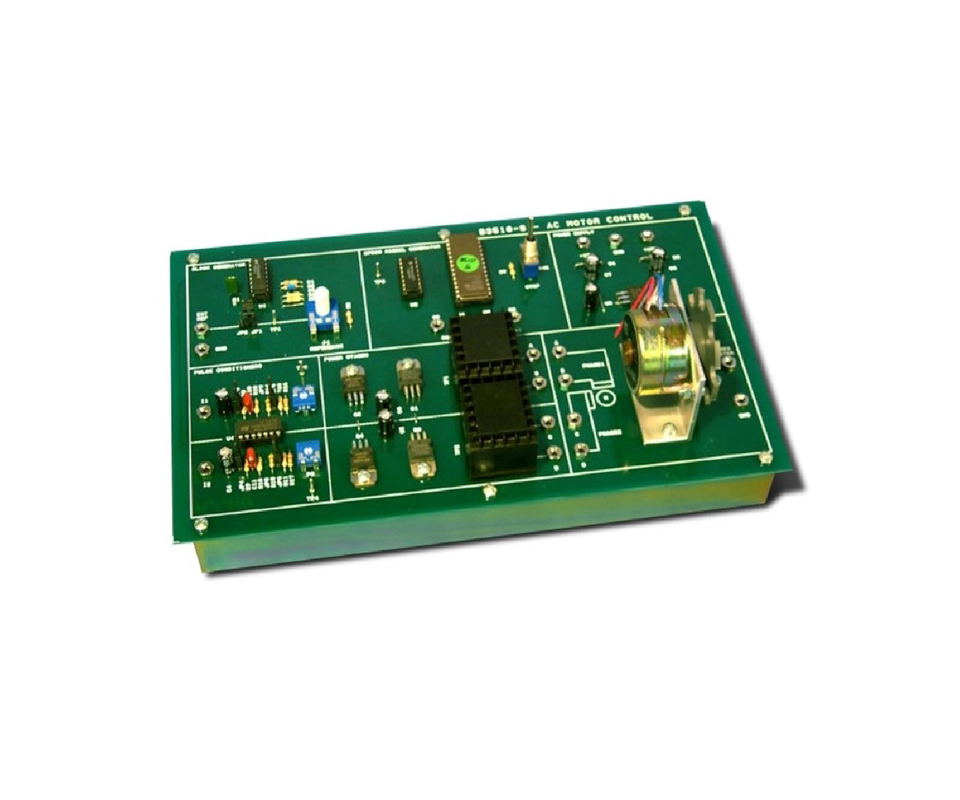

Il B3510-S è un modulo che include un micro-motore AC e un circuito di pilotaggio, progettato per consentire agli studenti di studiare le applicazioni, i principi e le limitazioni di questi trasduttori.
Grazie a questo modulo, gli studenti possono apprendere in modo pratico le tecniche di pilotaggio dei motori AC e comprendere i principi fondamentali dei circuiti di controllo.
Caratteristiche Tecniche
- Micro-motore AC bifase: Ideale per l'apprendimento delle tecniche di controllo e delle caratteristiche operative dei motori AC.
- Generatore di clock a frequenza variabile: Utilizzato per il controllo della frequenza del segnale di pilotaggio.
- Generatore di segnale digitale seno/quadrato: Per fornire il segnale pilota per lo stadio di pilotaggio.
- Condizionatori di impulsi: Per ottimizzare i segnali di ingresso e uscita.
- Stadi di uscita di potenza: Per generare le due tensioni necessarie per i fasi del motore.
- Encoder ottico: Per misurare la velocità del motore.
Dotazione
Il modulo B3510-S viene fornito completo di:
- Kit di cavi di collegamento.
- Manuale di istruzioni dettagliato.
Accessori necessari per il Funzionamento
Alimentatore C4192, utile anche ad alimentare tutti i moduli della stessa serie (NON INCLUSO).
Esercizi e Argomenti di Studio
- Studio del motore AC.
- Tecniche di pilotaggio del motore.
- Generazione del segnale di temporizzazione.
- Generazione degli indirizzi EPROM.
- Forme d'onda sintetizzate.
- Funzionamento del sistema di pilotaggio con onde quadrate.
- Funzionamento del sistema di pilotaggio con onde sinusoidali.
Vantaggi del Modulo
Il B3510-S è un modulo robusto e con un layout chiaro dei componenti, particolarmente adatto per essere utilizzato in ambienti scolastici e didattici.
