Il Modulo per lo studio dei sensori di prossimità (BS8) è progettato per l'insegnamento delle tecniche di rilevamento degli oggetti sfruttando sensori di prossimità, analizzando la distanza a cui ogni sensore è in grado di rilevare l'oggetto e il tipo di materiale che può essere identificato.

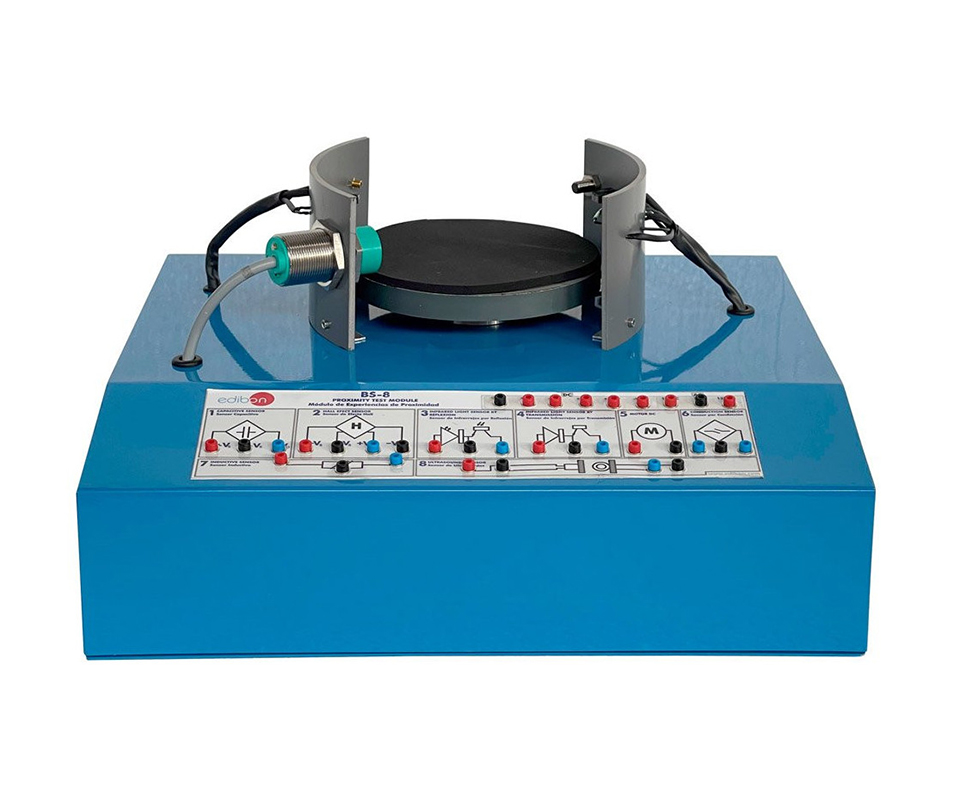

Nella parte superiore del modulo è presente un disco rotante sul quale vengono posizionati gli oggetti da rilevare. Tutti i sensori sono situati frontalmente al disco, su pareti perpendicolari ad esso. Quando il disco ruota con un oggetto sopra, questo passa davanti a ciascun sensore del modulo.
Un motore in corrente continua permette di muovere il disco a diverse velocità, consentendo lo studio della massima frequenza che ogni sensore è in grado di rilevare. Il modulo è contenuto in un box in acciaio verniciato. Gli schemi di connessione di ciascun trasduttore sono rappresentati graficamente.
COMPONENTI FORNITI
- Sensore di prossimità capacitivo;
- Sensore a effetto Hall;
- Sensore ottico retro-riflettente;
- Sensore a infrarossi per trasmissione;
- Motore DC;
- Sensore di conduzione;
- Sensore induttivo;
- Sensore ultrasonico.
SPECIFICHE TECNICHE
Motore DC:
- Alimentazione nominale: 12 VDC.
Sensore di prossimità capacitivo:
- Rileva oggetti metallici;
- Distanza di rilevamento: 10 mm;
- Uscita: 10 - 60 V, Imax = 200 mA;
- Alimentazione: 10 - 60 V.
Sensore effetto Hall:
- Interruttore di prossimità basato sull'effetto Hall, attivato in presenza di un campo magnetico;
- Alimentazione: 5 VDC;
- Densità di flusso magnetico: 22 mT (max 35 mT).
Sensore ottico retro-riflettente:
- Emettitore a fascio stretto IR GaAs;
- Rilevatore ottico IR a fascio stretto;
- Emettitore: VF (max): 1.7V, VR (min): 3V, potenza radiante: 4.8 mW, lunghezza d'onda di picco: 935 nm;
- Ricevitore: Vc (max): 12 VDC, Ic (min): 8 mA, corrente di buio: 100 nA.
Sensore a infrarossi per trasmissione:
- Emettitore a fascio stretto IR GaAs;
- Rilevatore ottico IR a fascio stretto;
- Emettitore: VF (max): 1.7V, VR (min): 3V, potenza radiante: 4.8 mW, lunghezza d'onda di picco: 935 nm;
- Ricevitore: Vc (max): 30 V, Ic (min): 8 mA, corrente di buio: 100 nA.
Sensore di conduzione:
- Sensore di prossimità con piastra sensibile ai campi magnetici;
- Materiale di contatto: Rhode;
- Uscita: NO-NC;
- Tensione di interruzione: 400V DC o AC corrente max 0.6 A.
Sensore induttivo:
- Sensore che rileva variazioni della tensione in uscita causate da movimenti di materiali ferromagnetici nelle vicinanze;
- Induttanza: 12 mH;
- Resistenza d'avvolgimento: 130 Ohm;
- Distanza di rilevamento: 2 mm.
Sensore ultrasonico:
- Sensibilità trasmettitore: 106 dB;
- Sensibilità ricevitore: -65 dB;
- Frequenza di risonanza: 40 kHz;
- Distanza operativa: 40 cm;
- Tensione di uscita: 20 V rms.
I sensori si collegano all'unità base e alle alimentazioni attraverso terminali da 2 mm posti nel pannello frontale del modulo.
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- Utilizzo di un sensore capacitivo per rilevare oggetti metallici;
- Utilizzo di un sensore a effetto Hall per il rilevamento della presenza di oggetti magnetici;
- Impiego di un sensore ottico retro-riflettente basato sulla riflessione della luce infrarossa;
- Utilizzo di un sensore a infrarossi per la rilevazione di oggetti tramite interruzione del fascio luminoso;
- Rilevazione di oggetti magnetici tramite un sensore a contatto REED;
- Rilevamento della presenza di oggetti ferrosi mediante un sensore induttivo;
- Identificazione di oggetti metallici e non metallici tramite sensore ultrasonico ad alta frequenza.
ELEMENTI NECESSARI (non inclusi)
- BSUB: unità base per test di sensori e trasduttori
oppure
- BSPC: unità base per test di sensori e trasduttori controllata da PC
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
