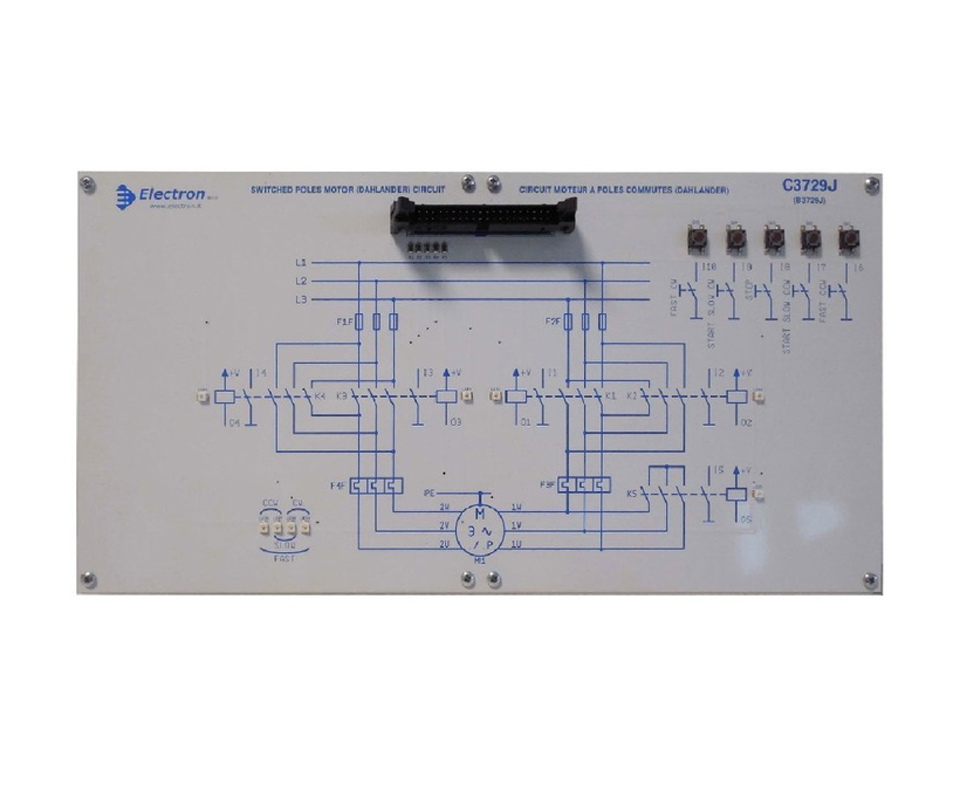

Il C3729-J è un modulo simulatore che riproduce in maniera scalata e semplificata il classico circuito Dahlander per il controllo dei motori a polo commutato. Questa configurazione consente di far funzionare il motore simulato a velocità selezionabile e in direzione invertibile.
Caratteristiche principali:
- Selezione delle velocità: Il simulatore permette di selezionare due velocità (configurazioni dei poli) per il motore AC in entrambe le direzioni di rotazione.
- Pannello di controllo: Il pannello include cinque interruttori a pulsante, che fungono da ingressi per il PLC. Questi interruttori sono utilizzati per selezionare le impostazioni desiderate e per attivare le operazioni del simulatore.
- Circuito di commutazione simulato: Il circuito di commutazione è composto da cinque contattori di potenza, rappresentati dall’illuminazione delle cinque lampade a LED, posizionate vicino ai simboli dei contattori sulla parte frontale del pannello. Le luci LED sono controllate tramite le uscite assegnate del PLC.
- Monitoraggio dei contattori: Le condizioni dei contattori possono essere monitorate tramite i relativi contatti ausiliari, indicati sul disegno sinottico. Questi contatti sono disponibili come ingressi per il PLC, permettendo di verificare lo stato del sistema in tempo reale.
- Indicazione dei risultati: I risultati delle varie operazioni eseguite dal PLC sono mostrati da quattro LED situati nella parte inferiore del pannello. Questi LED forniscono un feedback visivo sullo stato operativo del sistema.
Applicazioni e utilizzo:
Il C3729-J è fornito con un programma di esempio per l’utilizzo con la macchina PLC OMRON, che permette agli studenti di esplorare le funzioni del simulatore. Gli studenti possono anche sviluppare i propri programmi utilizzando il software fornito con la PLC MACHINE.
Il sistema è ideale per l'insegnamento delle tecniche di controllo motori, in particolare per la comprensione del funzionamento dei motori a polo commutato e dei relativi circuiti di commutazione, così come per l’approfondimento della programmazione e simulazione con PLC.
Equipaggiamento di base:
Il C3729-J fa parte del sistema PLC C3729 e si utilizza insieme ai seguenti dispositivi di base:
- C3729-AA PLC MACHINE: La macchina PLC che funge da cuore del sistema di controllo. (ACQUISTABILE SEPARATAMENTE, CODICE MEPA SIADELEC3729AA1)
Il sistema viene fornito completo di un manuale di istruzioni dettagliato per facilitare l’utilizzo e l’apprendimento delle funzionalità del simulatore.
