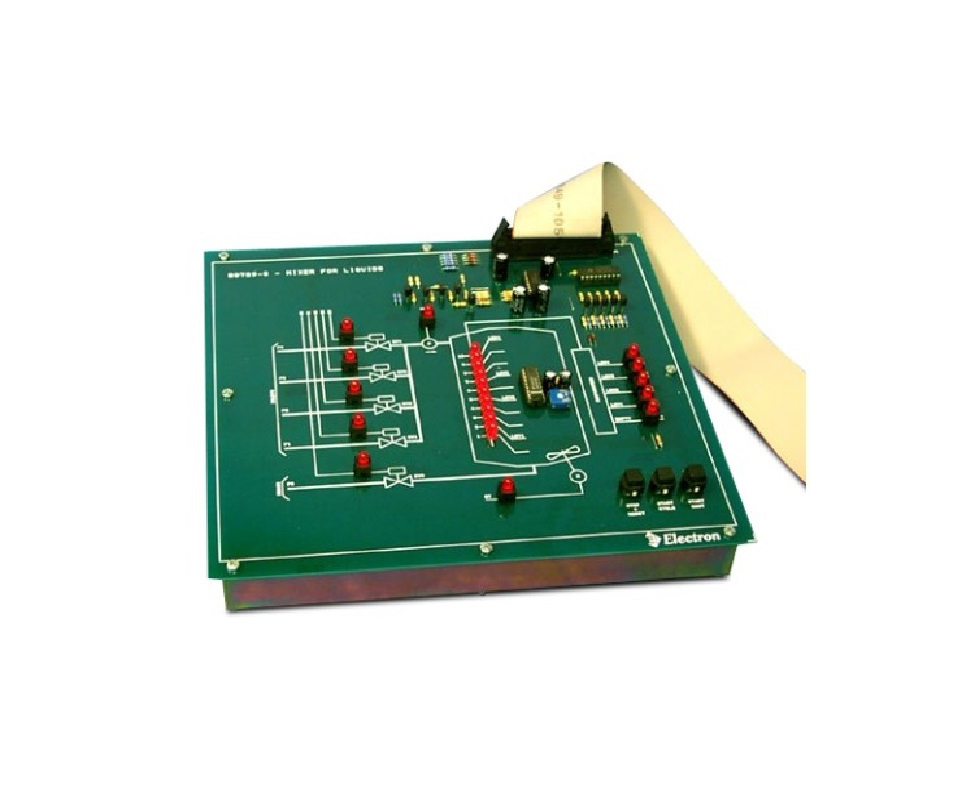

Il modulo B3729-S replica in modo ridotto e semplificato un miscelatore completo per liquidi con il relativo sistema di controllo, dove gli studenti possono osservare e controllare vari parametri come il livello dei liquidi e il funzionamento del motore del miscelatore.
Caratteristiche tecniche:
- Miscelazione dei Liquidi:
- Diversi liquidi vengono miscelati all'interno del serbatoio, dove è possibile controllare i livelli. Il contenuto del serbatoio può essere mescolato tramite un agitatore.
- Condotti di Ingresso:
- Quattro condotti di ingresso vengono utilizzati per riempire il serbatoio del miscelatore; ognuno di questi è dotato di elettrovalvole simulate, rappresentate da lampade a LED, che operano in modalità ON/OFF.
- Motorino del Miscelatore:
- Il funzionamento del motore del miscelatore è rappresentato dall'illuminazione di una lampada a LED.
- Indicazione del Livello del Liquido:
- Il serbatoio è dotato di una barra LED per indicare il livello del liquido. Gli integratori e i circuiti di soglia generano elettronicamente i segnali a livello logico, che vengono inviati come ingressi al PLC.
Apparecchiature NECESSARIE per il funzionamento:
Il B3729-S è un simulatore che fa parte del sistema PLC B3729 e si utilizza insieme ai seguenti dispositivi di base:
C3729AA PLC MACHINE (NECESSARIO PER IL FUNZIONAMENTO, ACQUISTABILE SEPARATAMENTE CON CODICE MEPA SIADELEC3729AA1).
Obiettivo Didattico:
Lo studente può sviluppare, implementare e testare le procedure di controllo per il sistema.
