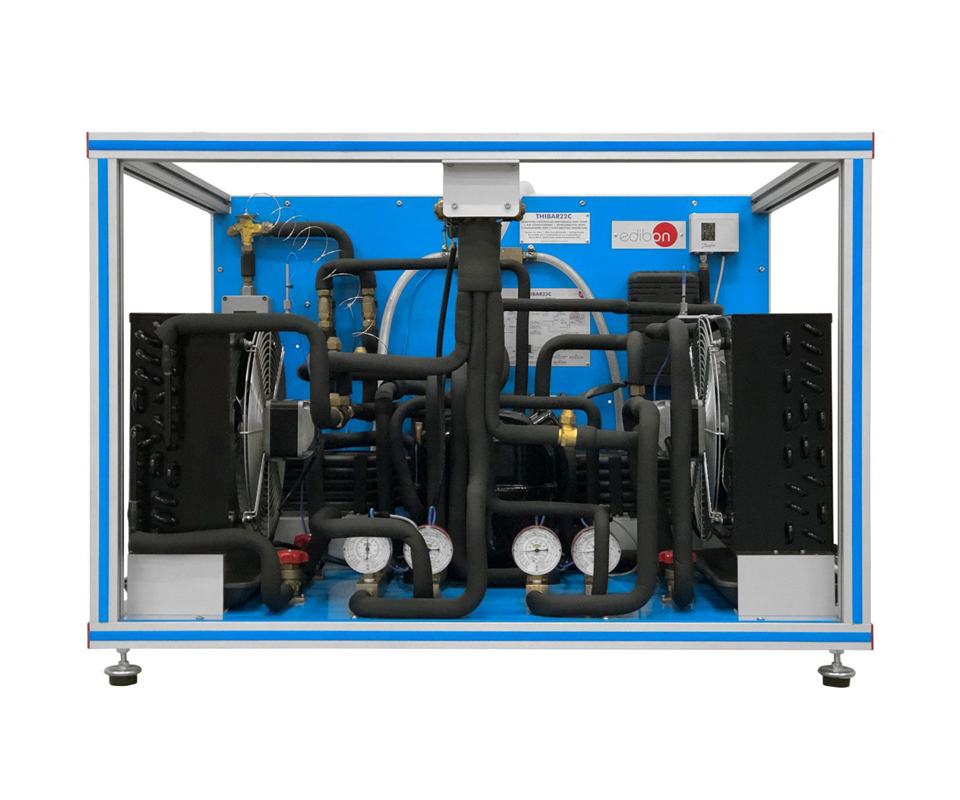

Il sistema didattico THIBAR22C è una pompa di calore reversibile computerizzata, progettata per lo studio dettagliato dei cicli di refrigerazione e condizionamento aria-acqua. L’unità integra due condensatori e due evaporatori, sia ad aria che ad acqua, consentendo l’analisi di molteplici configurazioni operative. Grazie all’interfaccia elettronica con software SCADA, è possibile monitorare, acquisire e controllare in tempo reale tutti i parametri termodinamici e i consumi elettrici. Il sistema è ideale per la formazione tecnica in ambito HVAC, con focus su efficienza, rendimento e comportamento in condizioni variabili.
CARATTERISTICHE PRINCIPALI
- Compressore ermetico integrato nel circuito frigorifero;
- Due condensatori (uno ad aria forzata, uno ad acqua) selezionabili tramite valvole elettromagnetiche;
- Due evaporatori (uno ad aria con ventilatori e uno ad acqua) selezionabili per sperimentare diverse configurazioni;
- Serbatoio coibentato per l’acqua di scambio termico;
- Scambiatore di calore a piastre ad alta efficienza;
- Ventilatori controllati elettronicamente per la sezione ad aria;
- Valvola di espansione capillare e valvole di inversione del ciclo;
- Sensori distribuiti per misura di pressione, temperatura, portata e potenza assorbita;
- Interfaccia elettronica per acquisizione dati e controllo;
- Software SCADA per il controllo completo del sistema e la visualizzazione grafica dei dati operativi;
- Struttura modulare su telaio in alluminio anodizzato con pannelli in acciaio verniciato.
DIMENSIONI E PESI
- Dimensioni: 1010 x 800 x 720 mm circa; 50 kg
- Interfaccia di controllo: 490 x 330 x 310 mm,10 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Studio del ciclo frigorifero base e ciclo a pompa di calore reversibile;
- Analisi del comportamento del sistema con condensatori ed evaporatori ad aria e ad acqua;
- Valutazione delle prestazioni in funzione delle condizioni di carico;
- Misura del coefficiente di prestazione (COP) e rendimento frigorifero e calorifico;
- Studio dell’effetto dell’inversione di ciclo e dei componenti coinvolti;
- Analisi delle curve termodinamiche su diagramma p-h;
- Misura dei consumi elettrici e confronto tra le configurazioni;
- Valutazione dell’influenza della portata d’acqua e aria sulle prestazioni complessive;
- Introduzione e analisi di parametri anomali tramite il software SCADA;
- Acquisizione ed elaborazione dei dati sperimentali per calcolo del rendimento.
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- Alimentazione elettrica monofase 200–240 V / 50 Hz o 110–127 V / 60 Hz;
- Carico e scarico acqua;
- PC con sistema operativo Windows.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
