DESCRIZIONE
Questo relè appartiene ad una serie di relè di protezione modulari, multifunzione, programmabili, controllati da microprocessore, progettati per l'uso in sistemi di distribuzione elettrica. È prodotto in Italia e costruito secondo i più avanzati standard internazionali.
Cinque pulsanti e un display a 8 cifre permettono una facile e intuitiva programmazione dell'unità e 4 diverse modalità operative per impostare e misurare i parametri:
⦁ MISURA, per accedere ad una delle quattro aree di visualizzazione
⦁ VISUALIZZA, per visualizzare i parametri programmati
⦁ PROGRAMMA, per programmare i parametri
⦁ TEST, per testare l'unità
Tutti i valori sono memorizzati in una memoria non volatile e vengono mantenuti anche in assenza di alimentazione.
L'unità viene fornita con un set di parametri preprogrammati che sono elencati nel manuale utente.
Funzionamento
Protegge da sovra/sotto tensione, sovra/sotto frequenza ed è programmabile per tempi di intervento indipendenti. Ogni funzione ha un indicatore associato con 3 possibili stati:
⦁ Lampeggiante: la soglia è superata
⦁ Acceso: il tempo di intervento impostato è superato
⦁ Spento: stato normale
⦁ Dispone di 4 contatti di uscita da 5A che possono essere associati per programma ad una o più funzioni
Comunicazione seriale
Su richiesta può essere fornito con una connessione seriale RS485 (protocollo Modbus) o fibra ottica e con il necessario software Windows per la programmazione e l'operatività da PC.
Caratteristiche tecniche principali
- Tensione di ingresso massima 400V (per tensioni superiori è richiesto un trasformatore di tensione di ingresso su ciascuna fase)
- 2 soglie di frequenza:
- ± Δ(0,05 a 9,99)Hz, in passi da 0,01Hz
- 2 soglie di tensione:
- ± Δ(5 a 90)%, in passi dell'1%

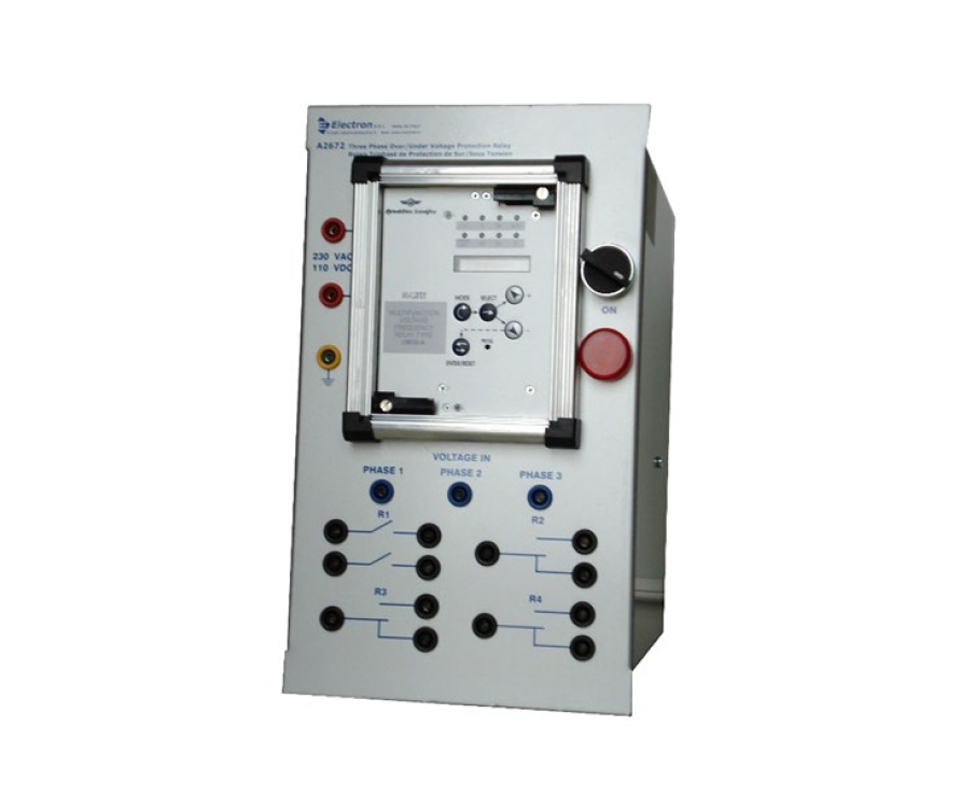

- L'unità è montata su un pannello standard ELECTRON con connettori di sicurezza da 4 mm.
Alimentazione
Tipo 1:
⦁ 24 - 110 VAC, ± 20%
⦁ 24 - 125 VDC, ± 20%
Tipo 2:
⦁ 80 - 220 VAC, ± 20%
⦁ 90 - 250 VDC, ± 20%
