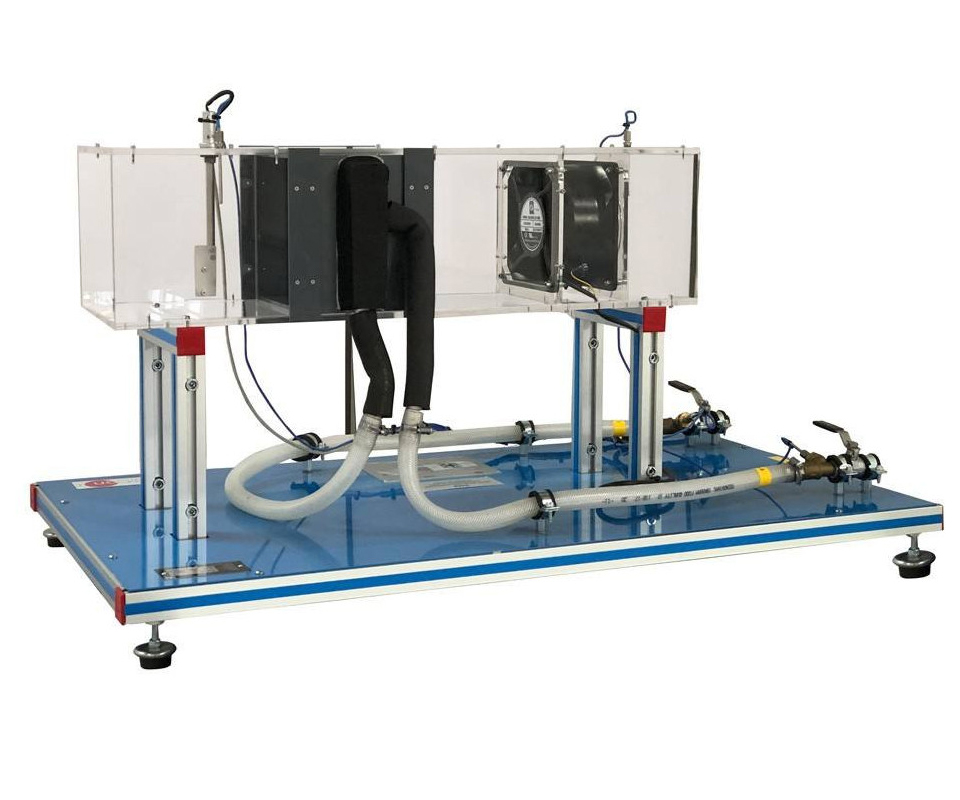

Il modulo TICFB è progettato per l’analisi dello scambio termico tra un fluido in film sottile che scorre per gravità su una superficie cilindrica verticale riscaldata e un secondo fluido di raffreddamento circolante all’interno del tubo.
Questa configurazione consente di visualizzare e studiare fenomeni di condensazione o evaporazione superficiale, molto rilevanti nell’ambito della termotecnica industriale e del raffreddamento a film.
CARATTERISTICHE PRINCIPALI
- Tubo verticale riscaldato elettricamente, in acciaio inox, per generare una superficie calda su cui scorre il film liquido;
- Serbatoio superiore con sistema di distribuzione per alimentare in continuo il fluido da far scorrere;
- Sistema di raccolta alla base per il recupero e la misurazione del fluido;
- Sensori di temperatura distribuiti lungo il tubo per misurare l’efficienza dello scambio;
- Circuito secondario per il fluido interno con ingresso/uscita raccordabili all’unità base TIUSB;
- Valvole di regolazione e flussimetri per il controllo del flusso;
- Interamente montato su pannello compatibile con la struttura dell’unità base TIUSB.
DIMENSIONI E PESI
- Dimensioni: 1100 x 630 x 600 mm circa;
- Peso: 20 kg circa.
ATTIVITÀ SPERIMENTALI POSSIBILI
- Studio dello scambio termico in presenza di film liquido su superficie calda verticale;
- Analisi del comportamento termico al variare del flusso del film;
- Valutazione del coefficiente globale di scambio termico in configurazione film/tubo;
- Effetto della temperatura della superficie riscaldata sull’efficienza dello scambio;
- Confronto tra risultati teorici e dati sperimentali tramite il software SCADA della TIUSB.
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- Alimentazione elettrica monofase 200–240 VAC / 50 Hz oppure 110–127 VAC / 60 Hz;
- Collegamento a PC compatibile;
- unità base TIUSB (Unità base per moduli di studio di scambiatori di calore tipo B).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
