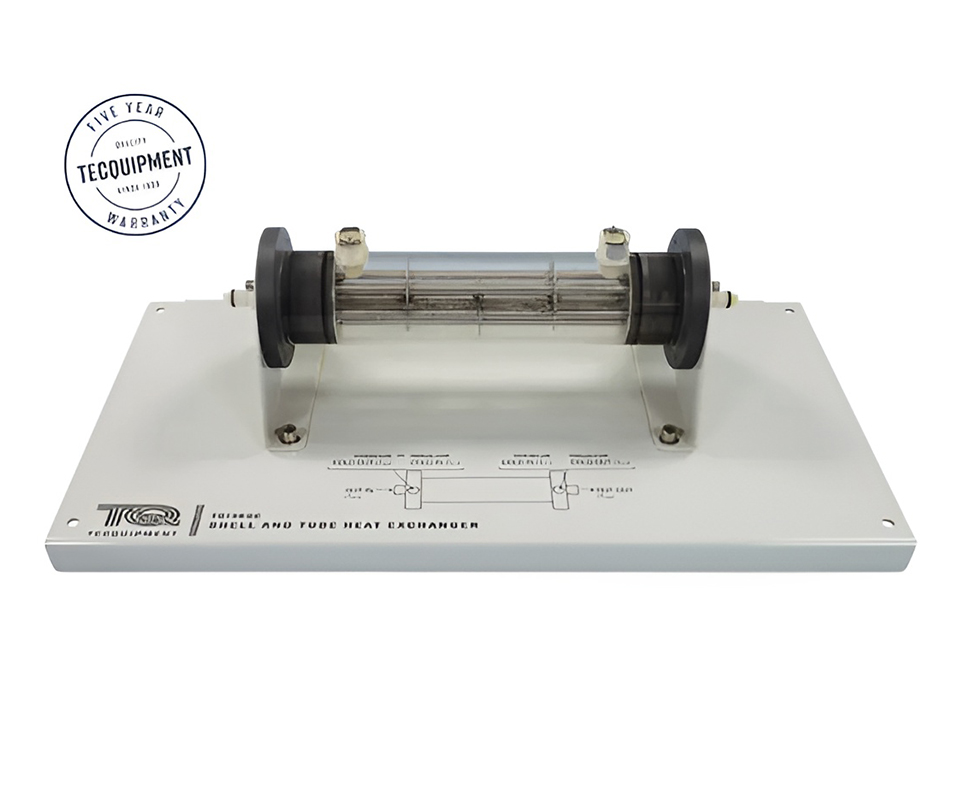

Lo Scambiatore di Calore a Fascio Tubiero TD1360c è un modulo sperimentale progettato per essere utilizzato con il TD1360v – Modulo di Servizio per Scambiatori di Calore. Permette di studiare il funzionamento di uno degli scambiatori di calore più diffusi in ambito industriale, particolarmente apprezzato per la sua compattezza e la capacità di operare a pressioni superiori rispetto ad altre configurazioni. La struttura trasparente consente di osservare direttamente il fascio tubiero e comprendere il percorso dei fluidi all’interno dello scambiatore.
CARATTERISTICHE PRINCIPALI
- modulo sperimentale per lo studio degli scambiatori di calore a fascio tubiero;
- progettato per l’utilizzo con il TD1360v;
- costituito da un tubo esterno (mantello) che racchiude un fascio di tubi interni;
- un fluido scorre nel mantello mentre l’altro attraversa il fascio tubiero;
- deflettori interni per favorire la turbolenza e migliorare lo scambio termico;
- struttura esterna trasparente per la visualizzazione della costruzione interna;
- collegamenti rapidi autosigillanti per una connessione semplice e sicura;
- schema di collegamento riportato sulla piastra di supporto;
- materiali resistenti alla corrosione per utilizzo con acqua pulita.
DIMENSIONI E PESO
- dimensioni: 345 × 250 × 130 mm;
- peso: 3,5 kg.
SPECIFICHE TECNICHE
- tubo esterno trasparente:
- diametro esterno 60 mm;
- diametro interno 50 mm;
- fascio tubiero:
- 6 tubi in acciaio inox;
- diametro esterno 6 mm;
- diametro interno 4 mm;
- spessore parete 1 mm;
- 3 deflettori interni;
- superficie media di scambio termico: 0,02 m²;
- collegamento al modulo TD1360v mediante raccordi rapidi.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
dimostrazione del trasferimento di calore tra due fluidi separati da una parete solida;
esecuzione di bilanci energetici e calcolo dell’efficienza dello scambiatore;
studio del funzionamento in equicorrente e controcorrente;
determinazione del coefficiente di scambio termico;
analisi dell’influenza della portata dei fluidi e del differenziale di temperatura sul trasferimento di calore;
introduzione al concetto di differenza media logaritmica di temperatura (LMTD);
confronto delle prestazioni con altre tipologie di scambiatori della serie TD1360.
ELEMENTI NECESSARI (non inclusi)
- Modulo di Servizio per Scambiatori di Calore (TD1360V-SIADTCQTD1360V).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
