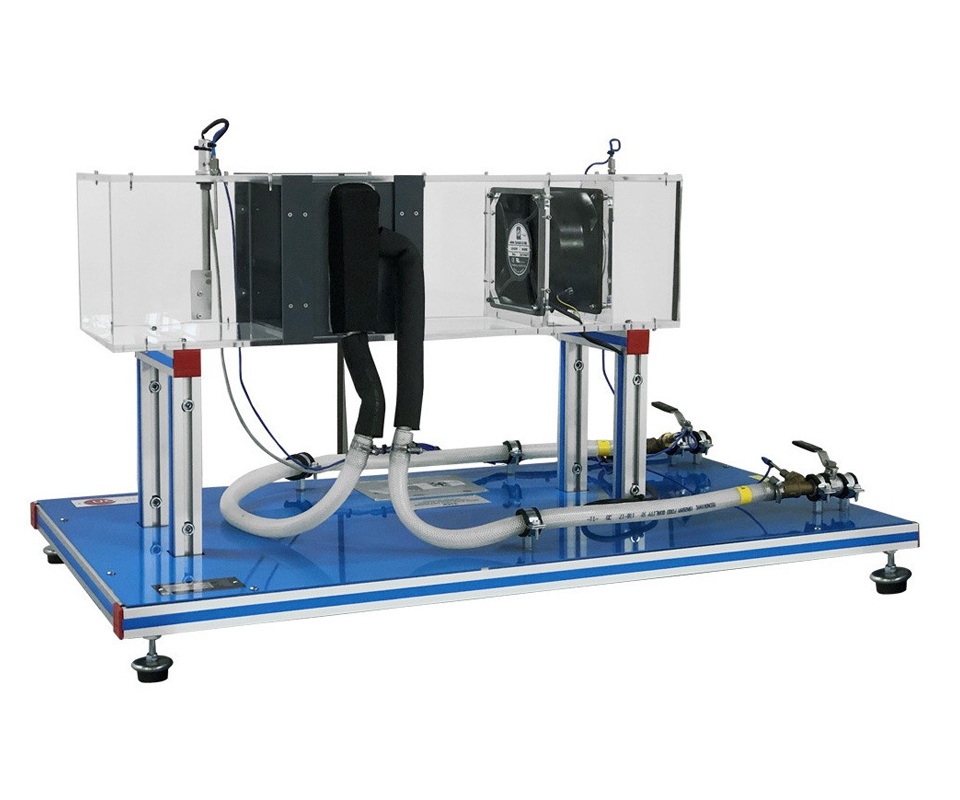

Il modulo TICF è uno scambiatore di calore a flussi incrociati progettato per l’uso con il sistema TICC – Computer Controlled Heat Exchangers Training System. Permette di studiare il trasferimento di calore tra due fluidi che scorrono in direzioni perpendicolari, una configurazione tipica in applicazioni HVAC, industriali e di processo.
In questo sistema il flusso di acqua calda proveniente dall’unità base interagisce con un flusso d’aria generato da una ventola, attraversando un radiatore disposto trasversalmente. Questa configurazione facilita l’analisi delle caratteristiche di scambio termico in regime di flusso incrociato e delle variabili che incidono sulle prestazioni.
CARATTERISTICHE PRINCIPALI
- Progettato per lo studio del trasferimento di calore in flusso incrociato tra acqua e aria;
- Radiatore con configurazione per flussi ortogonali;
- Ventola integrata per generare il flusso d’aria attraverso l’elemento scambiatore;
- Possibilità di variare le condizioni di esercizio per analisi di rendimento;
- Studi su bilanci energetici, coefficiente di scambio termico, efficacia dell’esercizio (NTU), coefficiente di correzione e influenza delle portate mediante criteri non dimensionali come numero di Reynolds;
- Include serie di sensori per misurare temperatura in ingresso/uscita e velocità d’aria.
APPLICAZIONI DIDATTICHE E SPERIMENTALI
- Con il modulo TICF è possibile:
- Eseguire un bilancio energetico globale nell’interscambio termico;
- Determinare l’efficacia dello scambiatore usando il metodo NTU;
- Analizzare l’influenza delle portate di acqua e aria sul trasferimento di calore, calcolando il numero di Reynolds;
- Effettuare la taratura dei sensori e acquisire dati sperimentali in tempo reale;
- Studiare come la differenziale di temperatura influisce sul coefficiente di trasferimento termico e sulle prestazioni complessive.
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- l’unità didattica TIUS;
- Collegamento idraulico a circuito chiuso tramite TICC;
- PC con software SCADA TICC installato.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
