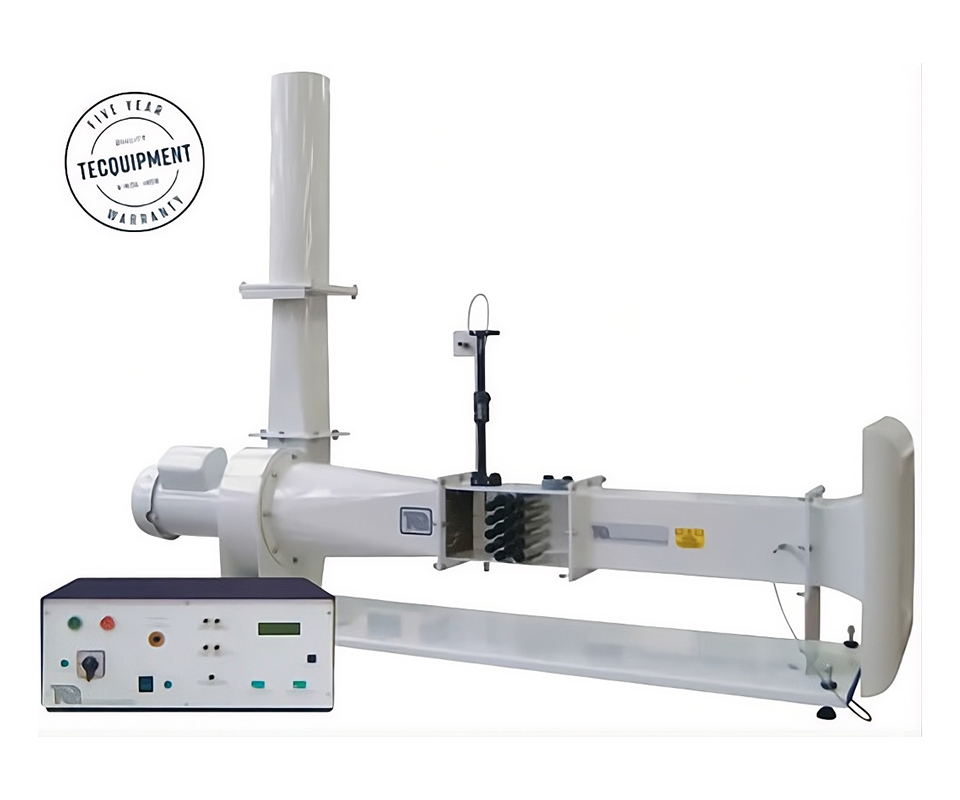

Il TE93 è un apparato da banco progettato per lo studio approfondito dei principi e delle prestazioni degli scambiatori di calore. Il sistema consente di valutare rapidamente i coefficienti di trasferimento termico per convezione forzata, monitorando il raffreddamento di un corpo a capacità termica nota investito da un flusso d’aria controllato. L’unità comprende una galleria del vento orizzontale, una matrice di barre di scambio termico e un modulo separato di controllo e strumentazione.
CARATTERISTICHE PRINCIPALI
- apparato da banco per lo studio degli scambiatori di calore a flusso incrociato;
- galleria del vento orizzontale con cono di contrazione, sezione di prova, diffusore, ventilatore e silenziatore;
- portata d’aria completamente regolabile mediante valvola a scorrimento;
- matrice di barre disposte perpendicolarmente al flusso d’aria;
- elemento cilindrico in rame preriscaldabile, sostituibile a qualsiasi barra della matrice;
- elemento di prova con termocoppia integrata;
- modulo separato di controllo e strumentazione con visualizzazione digitale;
- sorgente di calore controllata per il preriscaldamento dell’elemento in rame;
- prese di pressione statica a monte e a valle della matrice;
- traversa Pitot per la misura della velocità dell’aria nella sezione di prova;
- compatibile con il sistema di acquisizione dati VDAS®;
- progettato per misure rapide del trasferimento di calore per convezione forzata.
DIMENSIONI E PESO
- unità principale assemblata: 1530 × 400 × 1160 mm;
- peso unità principale: 55 kg;
- unità di controllo e strumentazione: 615 × 360 × 220 mm;
- peso unità di controllo: 16,5 kg;
- volume imballato: 0,79 m³;
- peso imballato: 144 kg.
SPECIFICHE TECNICHE
- elemento riscaldato:
- diametro nominale 12,4 mm;
- materiale: rame;
- termocoppia integrata di tipo K;
- misura della temperatura dell’aria in ingresso mediante termocoppia;
- misura della differenza di pressione statica a monte e valle della matrice di barre;
- misura del profilo di velocità mediante traversa Pitot.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- determinazione delle perdite di pressione generate dalla matrice di barre di scambio;
- costruzione della curva della perdita di carico in funzione della pressione a monte;
- calcolo della velocità di ingresso e della velocità media attraverso la matrice;
- determinazione della velocità di raffreddamento dell’elemento riscaldato all’interno della matrice;
- confronto del raffreddamento dell’elemento all’interno della matrice e in condizioni isolate;
- costruzione delle curve di raffreddamento;
- determinazione del coefficiente di trasferimento di calore (h) in diverse posizioni dello scambiatore;
- determinazione del profilo di velocità a valle della matrice;
- conversione dei risultati in parametri adimensionali mediante numeri di Nusselt, Prandtl e Reynolds;
- confronto dei risultati e costruzione delle curve del coefficiente di trasferimento termico.
ACCESSORI CONSIGLIATI (non inclusi)
- Sistema Versatile di Acquisizione Dati VDAS® da banco (VDAS®-B).
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- alimentazione elettrica:
- monofase 230 VAC, 50 Hz, 5,25 A;
- oppure monofase 110 VAC, 60 Hz, 12 A.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
