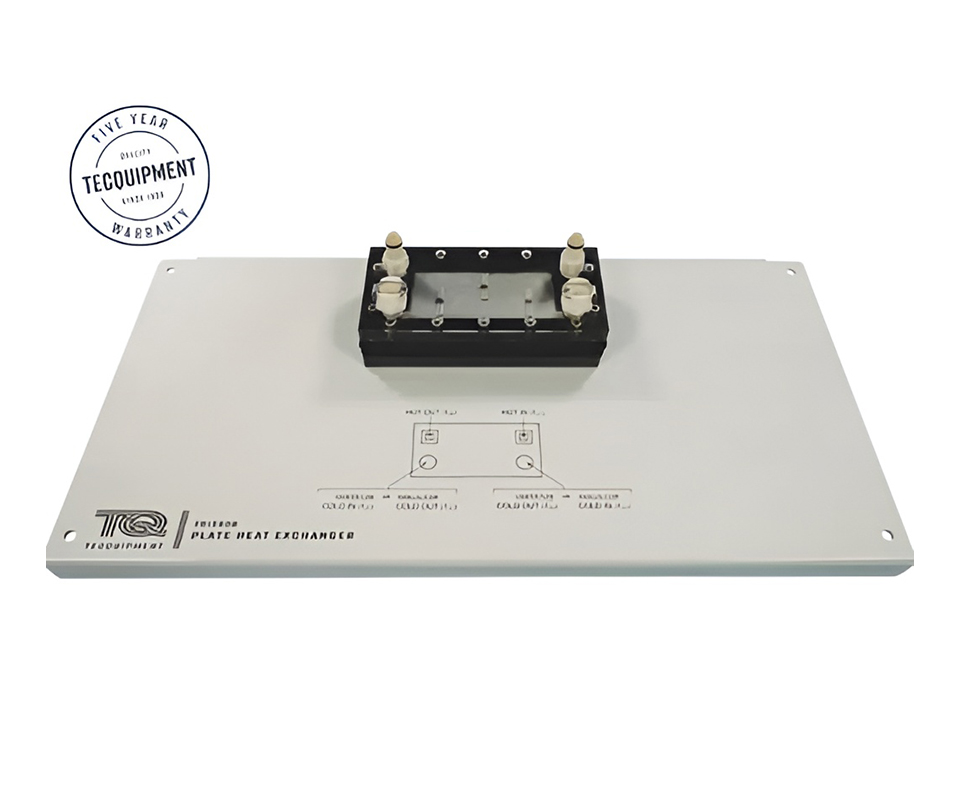

Lo Scambiatore di Calore a Piastre TD1360b è un modulo sperimentale progettato per essere utilizzato con il TD1360v – Modulo di Servizio per Scambiatori di Calore. Permette di studiare il funzionamento di uno scambiatore compatto a piastre, una delle tipologie più diffuse nell’industria grazie all’elevata efficienza di scambio termico e al ridotto ingombro. Il design trasparente consente agli studenti di osservare la costruzione interna e comprendere il percorso dei fluidi.
CARATTERISTICHE PRINCIPALI
- modulo sperimentale per lo studio degli scambiatori di calore a piastre;
- progettato per l’utilizzo con il TD1360v;
- struttura compatta con piastre metalliche separate da guarnizioni distanziatrici;
- flussi caldo e freddo che scorrono alternativamente sui lati opposti delle piastre;
- piastre dotate di elementi turbolatori per migliorare il trasferimento di calore;
- copertura superiore trasparente per la visualizzazione della costruzione interna;
- collegamenti rapidi autosigillanti per un collegamento semplice e sicuro;
- schema di collegamento riportato sulla piastra di supporto;
- materiali resistenti alla corrosione per utilizzo con acqua pulita.
DIMENSIONI E PESO
- dimensioni: 240 × 245 × 95 mm;
- peso: 2,7 kg.
SPECIFICHE TECNICHE
- quattro piastre in acciaio inox;
- superficie di ciascuna piastra: 0,005 m²;
- spessore piastre: 1 mm;
- guarnizioni distanziatrici in gomma EPDM;
- superficie totale di scambio termico: 0,02 m²;
- collegamento al modulo TD1360v tramite raccordi rapidi.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- dimostrazione del trasferimento di calore tra due fluidi separati da una parete solida;
- esecuzione di bilanci energetici e calcolo dell’efficienza dello scambiatore;
- studio del funzionamento in equicorrente e controcorrente;
- determinazione del coefficiente di scambio termico;
- analisi dell’influenza della portata dei fluidi e del differenziale di temperatura sul trasferimento di calore;
- introduzione al concetto di differenza media logaritmica di temperatura (LMTD);
- confronto prestazionale con altre tipologie di scambiatori della serie TD1360 (se disponibili).
ELEMENTI NECESSARI (non inclusi)
- Modulo di Servizio per Scambiatori di Calore (TD1360V-Cod. SIADTCQTD1360V).
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link: https://www.tecquipment.com/search?q=TD1360B
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
