Unità da banco con telaio in alluminio anodizzato e pannelli in acciaio verniciato. Gli elementi metallici principali sono realizzati in acciaio inox. Il pannello frontale integra uno schema con distribuzione degli elementi simile a quella reale.

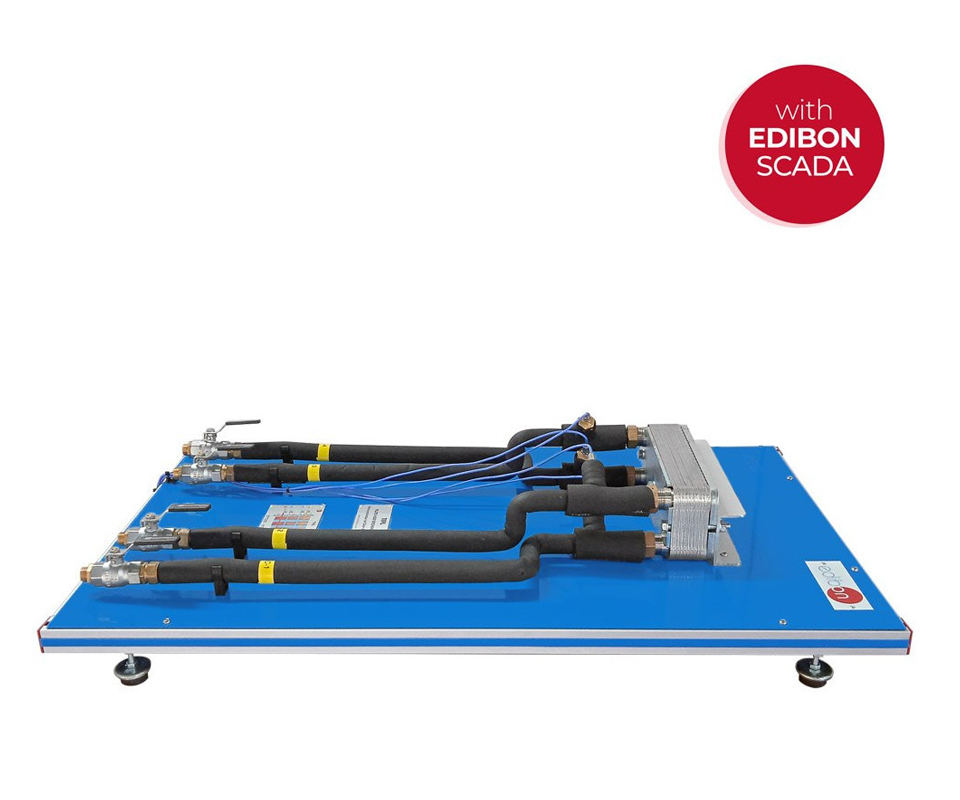

Lo scambiatore di calore a piastre TIPL per TICC, e compatibile con l'unità base TIUS, consente lo studio del trasferimento di calore tra acqua calda e acqua fredda attraverso canali alternati formati tra piastre parallele. L’unità permette la misura delle temperature di ingresso e uscita dei flussi caldo e freddo.
CARATTERISTICHE PRINCIPALI
- unità da banco;
- telaio in alluminio anodizzato e pannelli in acciaio verniciato;
- principali elementi metallici in acciaio inox;
- schema sul pannello frontale con distribuzione degli elementi simile a quella reale;
- scambiatore formato da piastre corrugate in acciaio inox;
- scambiatore smontabile per osservare la struttura;
- quattro connessioni (porte) per ingresso/uscita di acqua calda e acqua fredda;
- possibilità di misurare le temperature di acqua calda e acqua fredda in ingresso e in uscita.
DATI TECNICI
- portata massima: 12 m³/h;
- pressione massima di lavoro: 10 bar;
- temperatura massima di lavoro: 100 °C;
- temperatura minima di lavoro: 0 °C;
- numero massimo di piastre: 20;
- capacità circuito interno: 0.176 l;
- capacità circuito esterno: 0.22 l;
- area: 0.32 m².
Dimensioni: 1100 × 630 × 320 mm – Peso: ca. 20 kg.
SENSORI DI TEMPERATURA
- quattro sensori di temperatura (tipo “J”);
- due sensori per la misura della temperatura dell’acqua fredda (ingresso e uscita);
- due sensori per la misura della temperatura dell’acqua calda (ingresso e uscita).
DOCUMENTAZIONE FORNITA
- l’unità è fornita con 8 manuali
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- l’unità didattica TIUS;
- Collegamento idraulico a circuito chiuso tramite TICC;
- PC con software SCADA TICC installato.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
