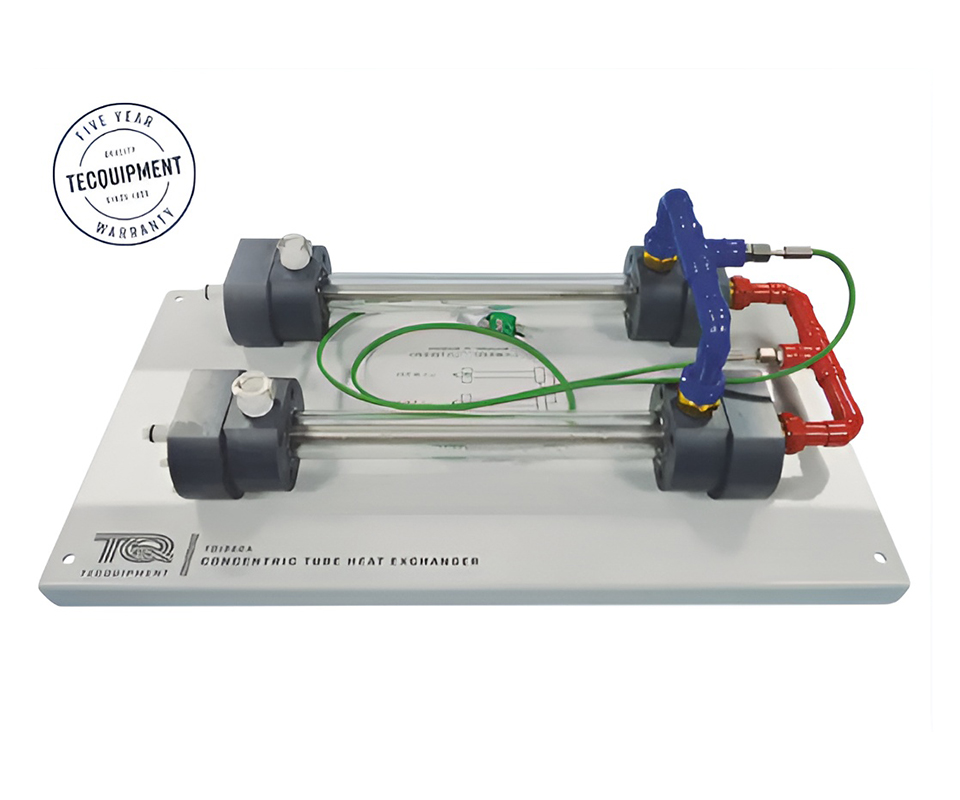

Lo Scambiatore di Calore a Tubi Concentrici TD1360a è il più semplice dei moduli sperimentali opzionali della serie TD1360 ed è progettato per essere utilizzato con il TD1360v – Modulo di Servizio per Scambiatori di Calore. Consente di studiare il trasferimento di calore tra due fluidi che scorrono in tubi concentrici, uno interno all'altro. La configurazione in due sezioni uguali collegate da tubazioni intermedie permette l'aggiunta di punti di misura supplementari per osservare con maggiore dettaglio l'evoluzione delle temperature durante lo scambio termico.
CARATTERISTICHE PRINCIPALI
- modulo sperimentale per lo studio degli scambiatori di calore a tubi concentrici;
- progettato per l’utilizzo con il TD1360v;
- configurazione composta da due tubi concentrici, uno per il fluido caldo e uno per il fluido freddo;
- costruzione suddivisa in due sezioni uguali collegate tra loro;
- punti di misura supplementari a metà percorso per il monitoraggio delle temperature;
- struttura esterna trasparente per la visualizzazione della costruzione interna;
- collegamenti rapidi autosigillanti per una connessione semplice e sicura;
- schema di collegamento riportato sulla piastra di supporto;
- materiali resistenti alla corrosione per utilizzo con acqua pulita.
DIMENSIONI E PESO
- dimensioni: 460 × 250 × 135 mm;
- peso: 4,7 kg.
SPECIFICHE TECNICHE
- tubo esterno trasparente:
- diametro esterno 30 mm;
- diametro interno 20 mm;
- tubo interno in acciaio inox:
- diametro esterno 12 mm;
- diametro interno 10 mm;
- spessore parete 1 mm;
- superficie media di scambio termico: 0,02 m²;
- termocoppie aggiuntive a metà percorso sui circuiti caldo e freddo;
- collegamento al modulo TD1360v mediante raccordi rapidi.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- dimostrazione del trasferimento di calore tra due fluidi separati da una parete solida;
- esecuzione di bilanci energetici e calcolo dell’efficienza dello scambiatore;
- studio del funzionamento in equicorrente e controcorrente;
- determinazione del coefficiente di scambio termico;
- analisi dell’influenza della portata dei fluidi e del differenziale di temperatura sul trasferimento di calore;
- introduzione al concetto di differenza media logaritmica di temperatura (LMTD);
- confronto delle prestazioni con altre tipologie di scambiatori della serie TD1360.
ELEMENTI NECESSARI (non inclusi)
- Modulo di Servizio per Scambiatori di Calore (TD1360V-Cod. SIADTCQTD1360V).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
