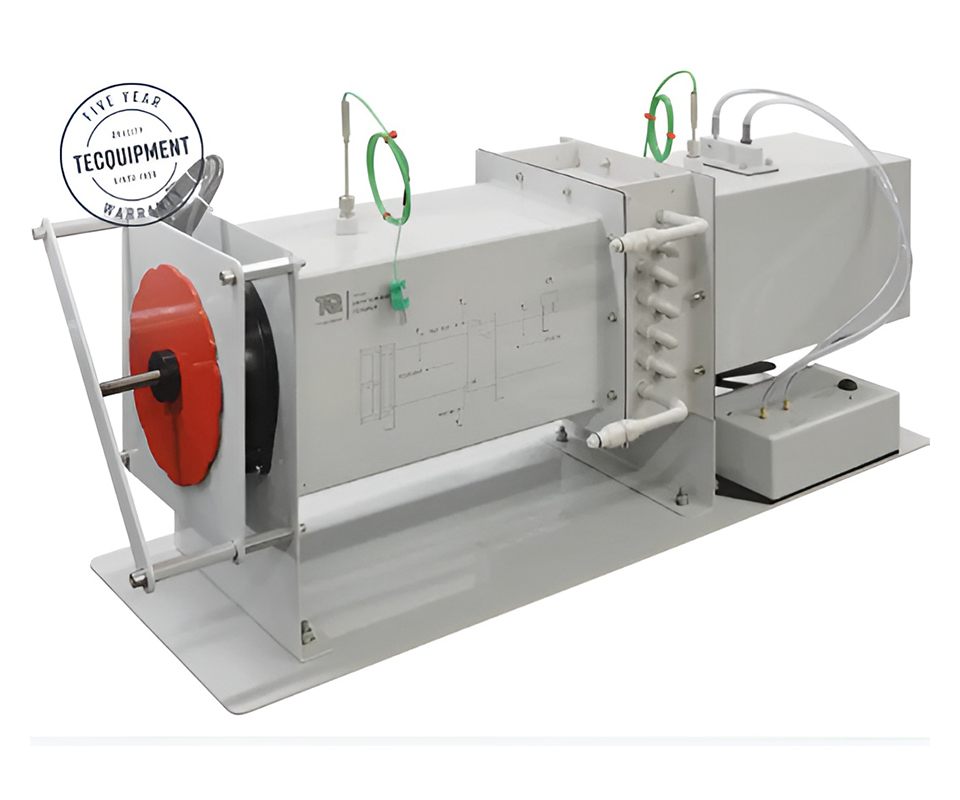

Lo Scambiatore di Calore Acqua-Aria a Flusso Incrociato TD1360e è un modulo sperimentale progettato per essere utilizzato con il TD1360v – Modulo di Servizio per Scambiatori di Calore. Riproduce il funzionamento degli scambiatori acqua-aria impiegati nell’industria di processo, nei radiatori per motori a combustione interna e nei sistemi di climatizzazione. Consente di studiare il trasferimento di calore dall’acqua all’aria mediante un flusso incrociato tra i due fluidi.
CARATTERISTICHE PRINCIPALI
- modulo sperimentale per lo studio degli scambiatori di calore acqua-aria a flusso incrociato;
- progettato per l’utilizzo con il TD1360v;
- ventilatore con portata d’aria regolabile per diverse condizioni di prova;
- condotto metallico orizzontale contenente il fascio tubiero;
- tubi attraversati da acqua riscaldata proveniente dal modulo di servizio;
- disposizione dei tubi a 90° rispetto al flusso d’aria;
- alette metalliche di scambio termico per incrementare la superficie efficace;
- sensore di portata aria integrato;
- termocoppie per la misura delle temperature dell’aria e dell’acqua;
- collegamenti rapidi autosigillanti per una connessione semplice e sicura;
- materiali resistenti alla corrosione per utilizzo con acqua pulita.
DIMENSIONI E PESO
- dimensioni: 820 × 253 × 335 mm;
- peso: 13,5 kg;
- dimensioni imballo: circa 0,2 m³;
- peso imballato: circa 20 kg.
SPECIFICHE TECNICHE
- superficie efficace di scambio termico: 0,47 m²;
- collegamento al modulo TD1360v mediante raccordi rapidi autosigillanti.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- studio del trasferimento di calore dall’acqua all’aria;
- introduzione al concetto di differenza media logaritmica di temperatura (LMTD);
- analisi dell’effetto della temperatura dell’acqua come forza motrice dello scambio termico;
- studio dell’influenza della portata dell’acqua sul trasferimento di calore;
- studio dell’influenza della portata dell’aria sul trasferimento di calore.
ELEMENTI NECESSARI (non inclusi)
- Modulo di Servizio per Scambiatori di Calore (TD1360V-COD. SIADTCQTD1360).
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
