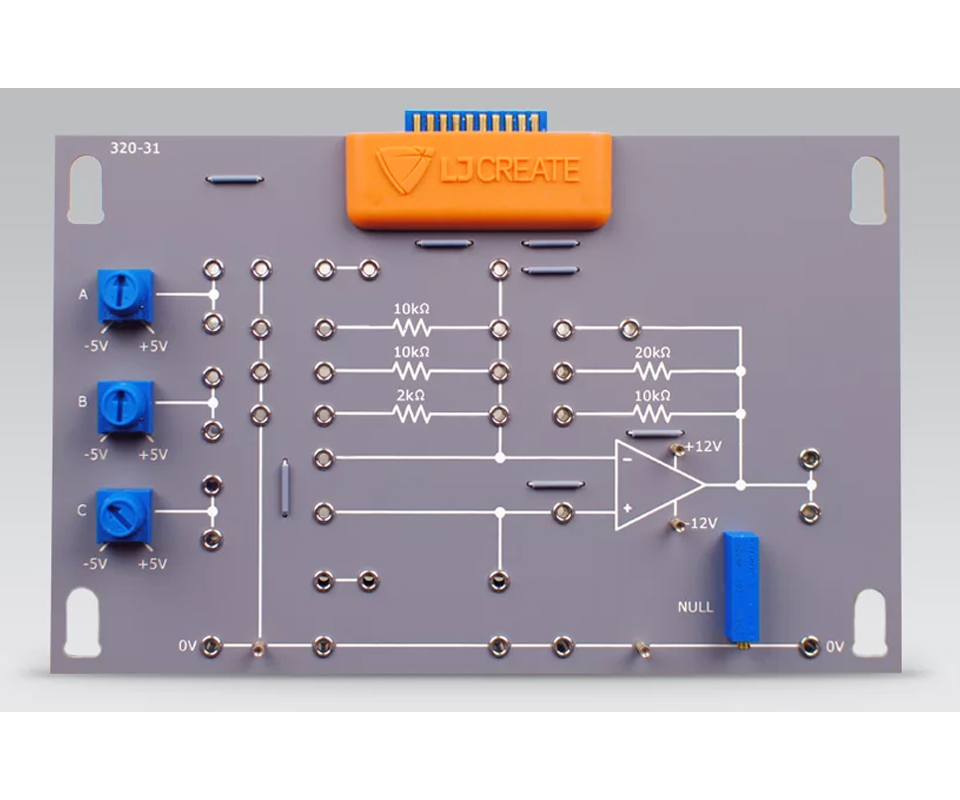

La Scheda didattica Amplificatori Operazionali è una risorsa pratica che permette agli studenti di investigare direttamente i principali circuiti basati su amplificatori operazionali.
La scheda integra configurazioni fondamentali come comparatore, amplificatori invertenti e non invertenti, sommatore, differenziale, integratore e derivatore. Include inoltre guasti commutabili che consentono esercitazioni specifiche di diagnostica e fault-finding.
È pensata per l’utilizzo con il Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000).
CARATTERISTICHE PRINCIPALI
- comparatore di tensione;
- amplificatore invertente;
- amplificatore non invertente;
- inseguitore di tensione;
- amplificatore sommatore;
- amplificatore differenziale;
- integratore;
- derivatore;
- guasti commutabili per attività di fault-finding.
DIMENSIONI E PESO
- dimensioni scheda: 160 × 100 × 20 mm (L × A × P);
- volume spedizione scheda singola: 0,001 m³;
- peso spedizione scheda singola: 0,2 kg;
- volume spedizione box multiplo: 0,015 m³;
- peso spedizione box multiplo: 0,5 kg.
ELEMENTI INCLUSI
- scheda didattica (circuit card).
ATTIVITÀ DIDATTICHE
- investigazione di un circuito comparatore di tensione;
- costruzione e test di un amplificatore invertente;
- costruzione e test di un amplificatore non invertente;
- analisi delle prestazioni ad alta frequenza di un amplificatore operazionale;
- fault-finding in circuiti con amplificatori operazionali.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- Trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000);
- multimetro digitale;
- oscilloscopio a doppia traccia;
- generatore di segnali.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
