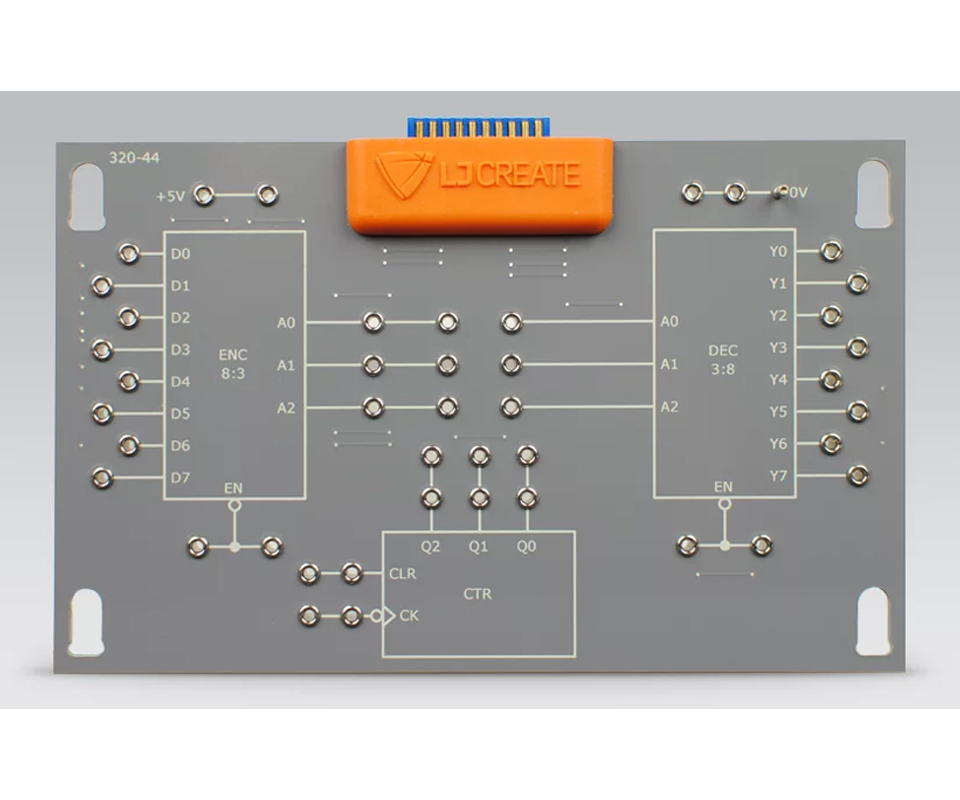

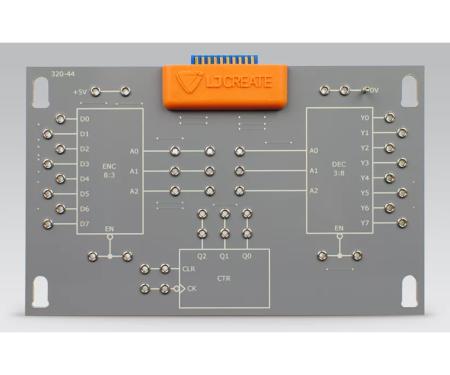

La scheda didattica per sistemi digitali encoder/decoder è una risorsa pratica che introduce gli studenti al funzionamento di encoder e decoder digitali attraverso una serie di attività di laboratorio mirate.
È progettata per essere utilizzata con il trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000) e con i relativi materiali curricolari digitali, che collegano teoria, esercitazioni pratiche e attività di verifica. La scheda può essere integrata con il software opzionale basato su cloud, che mette a disposizione presentazioni teoriche, indagini e test collegati direttamente alle attività svolte sul banco.
CARATTERISTICICHE PRINCIPALI
- scheda didattica per introdurre gli studenti ai sistemi digitali encoder/decoder attraverso esercitazioni pratiche;
- encoder digitale 8:3 per la codifica dei segnali di ingresso;
- decoder digitale 3:8 per la decodifica dei segnali in uscita;
- contatore binario a 3 bit integrato;
- guasti inseribili tramite interruttori per attività di ricerca guasti su sistemi encoder/decoder;
- attività pratiche disponibili all’interno dei materiali curricolari digitali forniti con il trainer di elettronica;
- compatibile con software opzionale basato su cloud, con presentazioni teoriche, indagini e verifiche collegate alle esercitazioni pratiche.
COMPONENTI IN DOTAZIONE
- scheda circuitale per sistemi digitali encoder/decoder.
ATTIVITÀ DIDATTICHE TIPICHE
- investigazione del funzionamento di un encoder digitale;
- decodifica dell’uscita di un contatore binario;
- realizzazione e collaudo di un sistema encoder–decoder;
- ricerca guasti su un sistema encoder–decoder digitale.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 20 mm (L × A × P);
- volume di spedizione di una singola scheda: 0,001 m³;
- volume di spedizione di una scatola di stoccaggio: 0,015 m³;
- peso di spedizione di una singola scheda: 0,2 kg;
- peso di spedizione di una scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000);
- multimetro digitale.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
