La scheda didattica per lo studio dei trasduttori di ingresso è una risorsa pratica che permette agli studenti di analizzare il comportamento di diversi sensori di ingresso attraverso una serie di attività sperimentali strutturate.
È progettata per essere utilizzata insieme al trainer per lo studio dell’elettronica (prodotto 320-00, codice mepa SIADLJ32000) e alle risorse curricolari digitali associate, così da integrare in modo coerente teoria, misure di laboratorio e attività di problem solving su circuiti sensore.
Le esercitazioni guidano gli studenti nello studio dei principali tipi di trasduttori (luce, temperatura, umidità, corrente, pressione, sensori induttivi, ecc.), nell’analisi di circuiti a ciclo aperto e in anello chiuso, nella comprensione dei fenomeni di isteresi e nelle attività di ricerca guasti su circuiti con sensori.
CARATTERISTICHE PRINCIPALI
- scheda didattica per lo studio dei principi di funzionamento dei trasduttori di ingresso;
- progettata per l’utilizzo con il trainer per lo studio dell’elettronica (prodotto 320-00, codice mepa SIADLJ32000) e relativo curriculum digitale;
- consente di svolgere attività pratiche su sensori di luce, temperatura, umidità, corrente, pressione e sensori induttivi;
- permette di analizzare il comportamento dei sensori in circuiti di controllo ad anello aperto e ad anello chiuso;
- include esercitazioni dedicate allo studio dell’isteresi in sistemi con sensori;
- supporta attività di ricerca guasti su circuiti sensore.
COMPONENTI IN DOTAZIONE

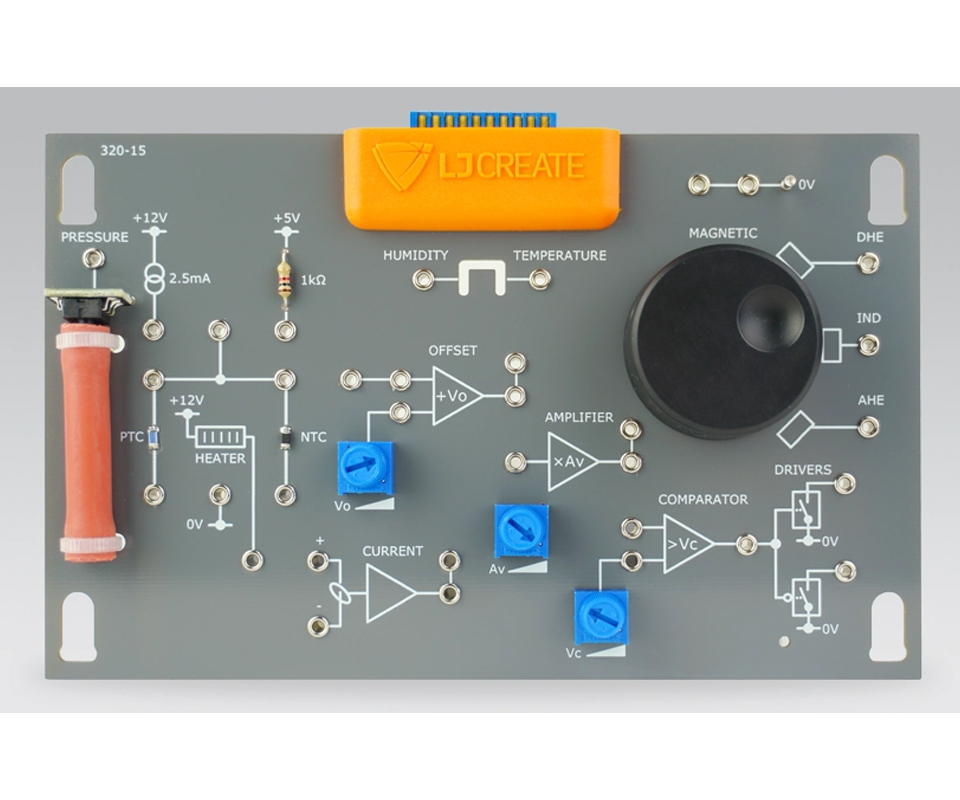

- scheda circuitale per lo studio dei trasduttori di ingresso.
ATTIVITÀ DIDATTICHE TIPICHE
- studio di foto sensori e realizzazione di un circuito per fari automatici;
- utilizzo di un sensore di temperatura con termistore ntc;
- analisi del funzionamento di un sensore di temperatura ptc;
- realizzazione di un circuito di controllo della temperatura ad anello chiuso;
- studio di un circuito di controllo ad anello chiuso con isteresi;
- analisi di un sensore combinato di umidità e temperatura;
- studio del funzionamento di un sensore di corrente;
- utilizzo di un sensore di pressione;
- analisi di sensori a effetto hall digitali;
- analisi di sensori a effetto hall analogici;
- studio del funzionamento di un sensore induttivo;
- applicazione di un filtro passa-basso in un circuito con sensore;
- attività di ricerca guasti in circuiti con sensori.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica (prodotto 320-00, codice mepa SIADLJ32000).
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
