La scheda didattica per sistemi digitali multiplexer/demultiplexer è una risorsa pratica che introduce gli studenti al funzionamento dei multiplexer e dei demultiplexer digitali attraverso una serie di attività di laboratorio.
È pensata per l’utilizzo con il Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000) e con i relativi materiali curricolari digitali, che collegano teoria, esercitazioni pratiche e momenti di verifica. La scheda può inoltre essere integrata con il software opzionale basato su cloud, che offre presentazioni teoriche, indagini e test direttamente collegati alle attività svolte sul banco.
CARATTERISTICHE PRINCIPALI
- scheda didattica per introdurre gli studenti ai multiplexer e demultiplexer digitali tramite attività pratiche;
- multiplexer digitale 8:1 integrato;
- demultiplexer digitale 1:8 integrato;
- due contatori binari a 3 bit;
- guasti inseribili tramite interruttori per attività di ricerca guasti su sistemi multiplexer/demultiplexer;
- progettata per l’utilizzo con il Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000);
- compatibile con software opzionale basato su cloud con presentazioni teoriche, indagini e verifiche collegate alle esercitazioni pratiche.
COMPONENTI IN DOTAZIONE

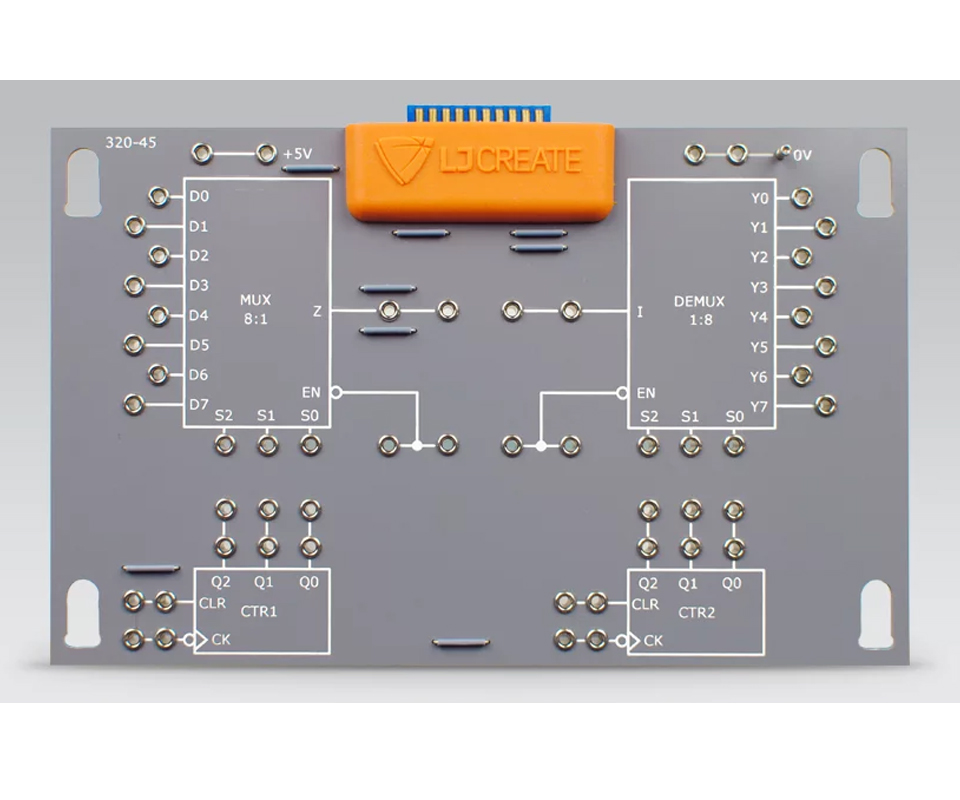

- scheda circuitale per sistemi digitali multiplexer/demultiplexer.
ATTIVITÀ DIDATTICHE TIPICHE
- investigazione del funzionamento di un multiplexer digitale;
- scansione degli ingressi del multiplexer utilizzando un contatore binario a 3 bit;
- realizzazione e collaudo di un sistema multiplexer/demultiplexer;
- studio del clock e della sincronizzazione;
- ricerca guasti su sistemi multiplexer/demultiplexer digitali.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 20 mm (L × A × P);
- volume di spedizione di una singola scheda: 0,001 m³;
- volume di spedizione di una scatola di stoccaggio: 0,015 m³;
- peso di spedizione di una singola scheda: 0,2 kg;
- peso di spedizione di una scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica 320-00 (codice MePA SIADLJ32000);
- multimetro digitale.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
