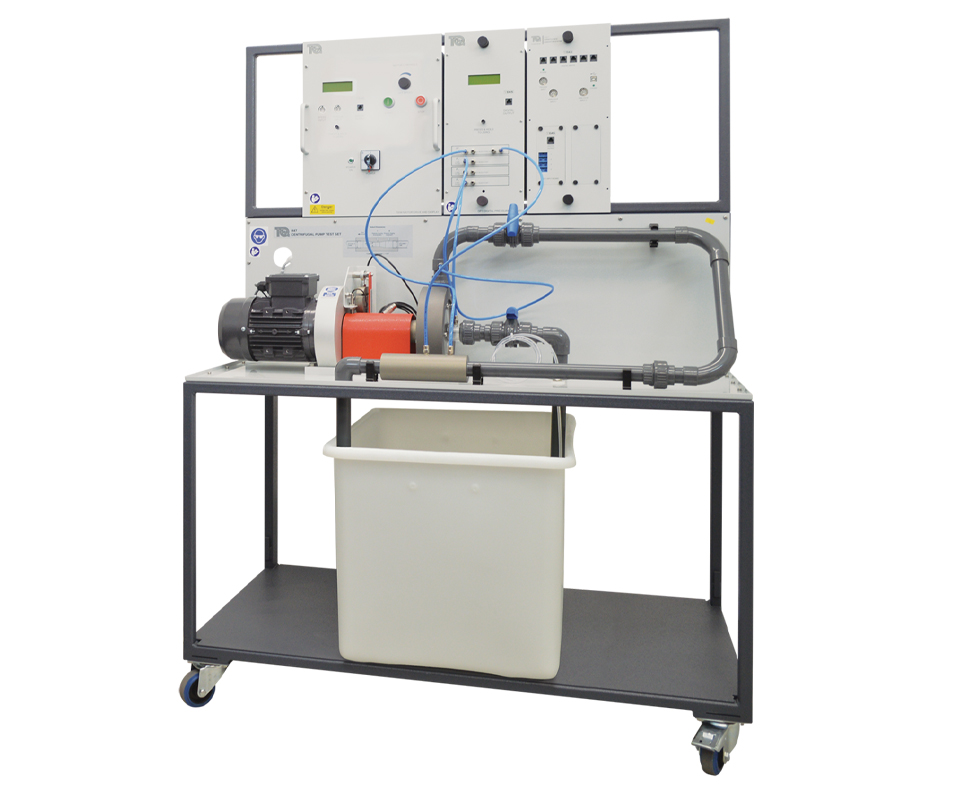

Un sistema compatto, mobile e autonomo progettato per consentire agli studenti di studiare le caratteristiche di una pompa centrifuga. Il set permette di osservare (e ascoltare) il fenomeno della cavitazione, comprendere l'uso di un misuratore Venturi e apprendere la misurazione della pressione differenziale per determinare la portata.
Funzionamento
La pompa, azionata da un motore montato su cuscinetti, aspira l'acqua da un serbatoio integrato. Il flusso segue questo percorso:
- Aspirazione: Attraversa una valvola e un filtro, quindi una valvola di ingresso verso il corpo della pompa.
- Mandata: Esce dalla pompa passando attraverso una valvola di mandata e un misuratore Venturi, per poi tornare al serbatoio per il riutilizzo.
Questa configurazione garantisce un sistema idrico autonomo che minimizza il consumo d'acqua.
Caratteristiche Didattiche
- Osservazione diretta: Una finestra trasparente consente di vedere la girante in azione e osservare la formazione di bolle di vapore durante la cavitazione.
- Opzione avanzata: Uno stroboscopio opzionale facilita l'osservazione degli effetti dinamici.
Strumentazione
Il sistema include un telaio che ospita moduli di controllo e strumenti sopra e dietro la pompa:
- Azionamento elettronico: Regola la velocità della pompa.
- Cella di carico estensimetrica: Misura la coppia motrice.
- Sensore di velocità: Determina la velocità della pompa.
- Display del motore: Mostra velocità, coppia e calcola automaticamente la potenza dell'albero.
- Misurazione della portata: La pressione differenziale attraverso il Venturi consente di calcolare la portata.
Valvole Regolabili
Le valvole di ingresso e di mandata regolabili permettono di creare diverse condizioni operative, simulando scenari realistici.
Strumentazione Digitale e Analogica
- Display digitale della pressione (DP1): Incluso come standard.
- Display analogico opzionale (AP1): Facile da leggere e utile per confronti pratici.
- Entrambi i display mostrano pressione di ingresso, pressione di mandata e pressione differenziale.
Il sistema consente l'uso simultaneo di strumenti analogici e digitali, offrendo agli studenti la possibilità di confrontare diverse tecniche di misurazione della pressione.
Punti di Forza
- Autonomia: Sistema di ricircolo dell’acqua per minimizzare il consumo.
- Didattica interattiva: Osservazione diretta della girante e dei fenomeni di cavitazione.
- Versatilità: Compatibilità con strumentazione analogica e digitale per esercitazioni pratiche complete.
