Simulatore di plancia navale in configurazione desktop intermedia, sviluppato secondo lo standard STCW e certificato RINA, pensato per la formazione operativa degli allievi nella conduzione della nave e nella gestione della plancia in scenari di navigazione con numerose variabili operative. La configurazione Desktop Intermediate consente di operare in ambiente multiplayer condiviso, con gestione uno-a-molti da parte dell’istruttore, e integra strumenti quali Conning, Radar ARPA, ECDIS, Ecoscandaglio, D-GPS, AIS, SpeedLog e Fire Detection System. Il sistema include una libreria di scenari nazionali e internazionali in ambiente 3D; per questa configurazione è prevista la selezione di 4 scenari, 4 tipologie di navi OS e 7 tipologie di navi target, con un massimo di 15 navi target per scenario
La fornitura comprende anche la formazione all’utilizzo delle apparecchiature.
Il sistema è composto da:
- Postazione Docente con: Pc + Monitor + UPS;
- Postazione Allievo: 2 PC, 3 Monitor, 2 UPS e 1 monitor Touch screen.
CARATTERISTICHE PRINCIPALI:
- simulatore di plancia navale sviluppato secondo lo standard STCW e certificato RINA;
- configurazione desktop intermedia con architettura modulare per attività formative di livello operativo intermedio;
- modalità uno-a-molti con gestione simultanea di più postazioni studente da parte dell’istruttore in ambiente multiplayer condiviso;
- database geografico esteso con possibilità di selezionare 4 scenari tra quelli disponibili per questa configurazione;
- database navi con possibilità di selezionare 4 tipologie di navi OS e 7 tipologie di navi target tra quelle disponibili per questa configurazione;
- creazione, gestione e analisi degli scenari con impostazione di nave, posizione iniziale, rotta, waypoint, condizioni meteo-marine e oggetti galleggianti, con un massimo di 15 target per scenario;

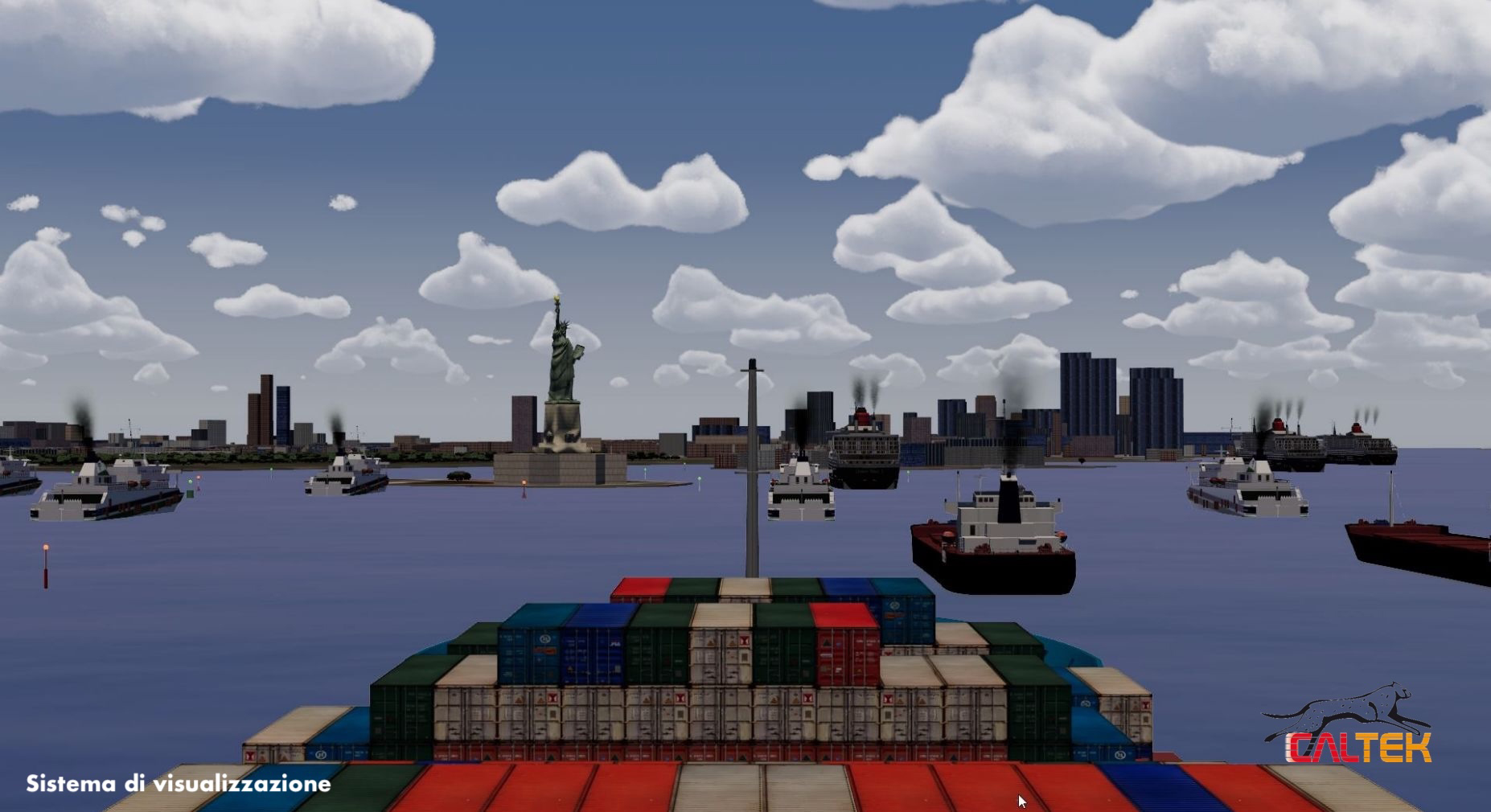

- visualizzazione 3D dinamica dell’ambiente simulato con controllo di luce, visibilità, condizioni meteorologiche e ciclo giorno/notte;
- conduzione e controllo della nave in ambiente simulato tramite strumenti di plancia integrati;
- gestione delle operazioni di bordo, inclusi luci di navigazione, segnali diurni, segnali di nebbia, allarmi, ormeggio e ancoraggio;

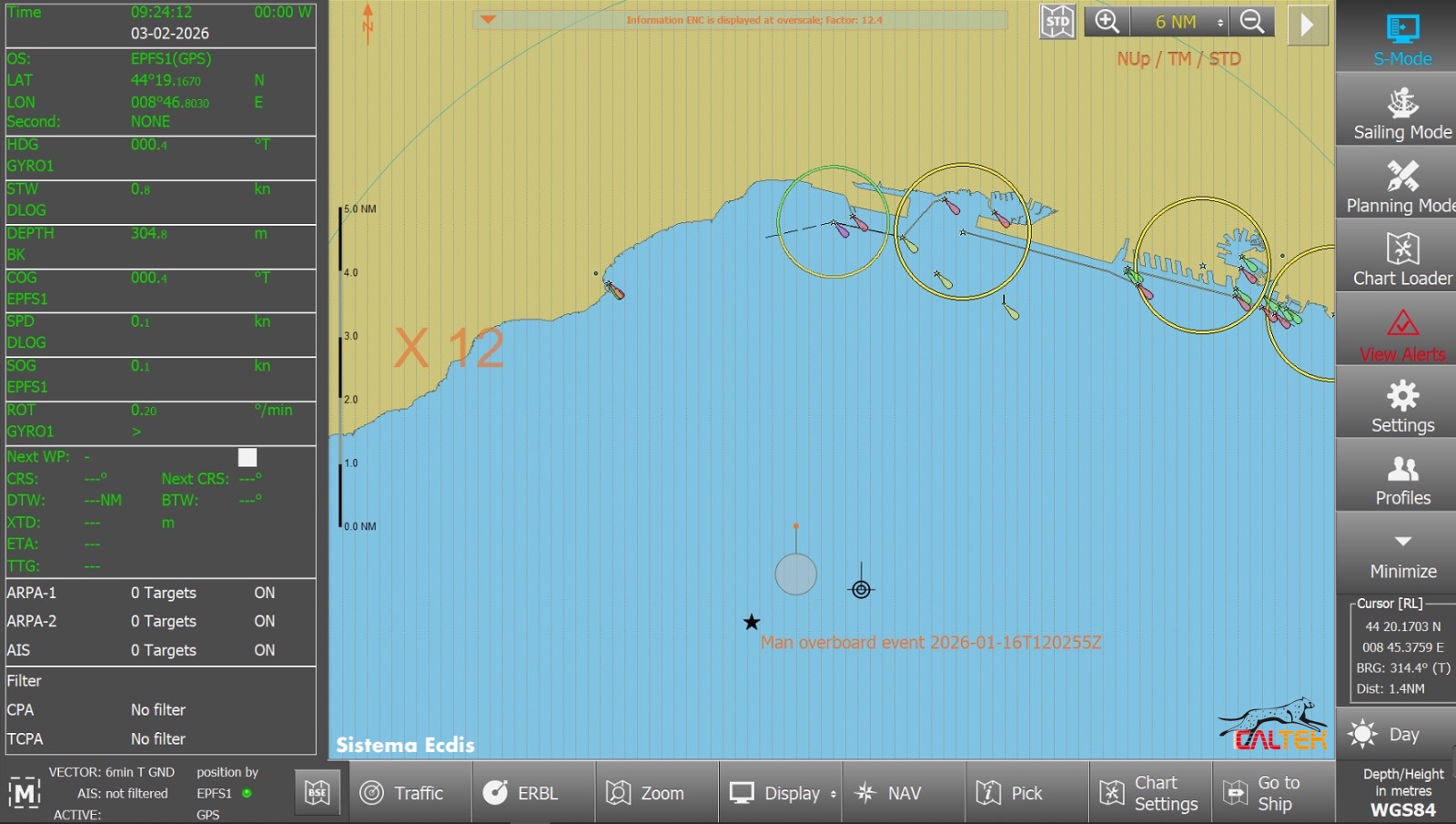

- monitoraggio dei principali parametri di navigazione tramite conning, pannello strumenti, D-GPS, ecoscandaglio, radar ARPA, ECDIS e AIS.
COMPONENTI INCLUSI:

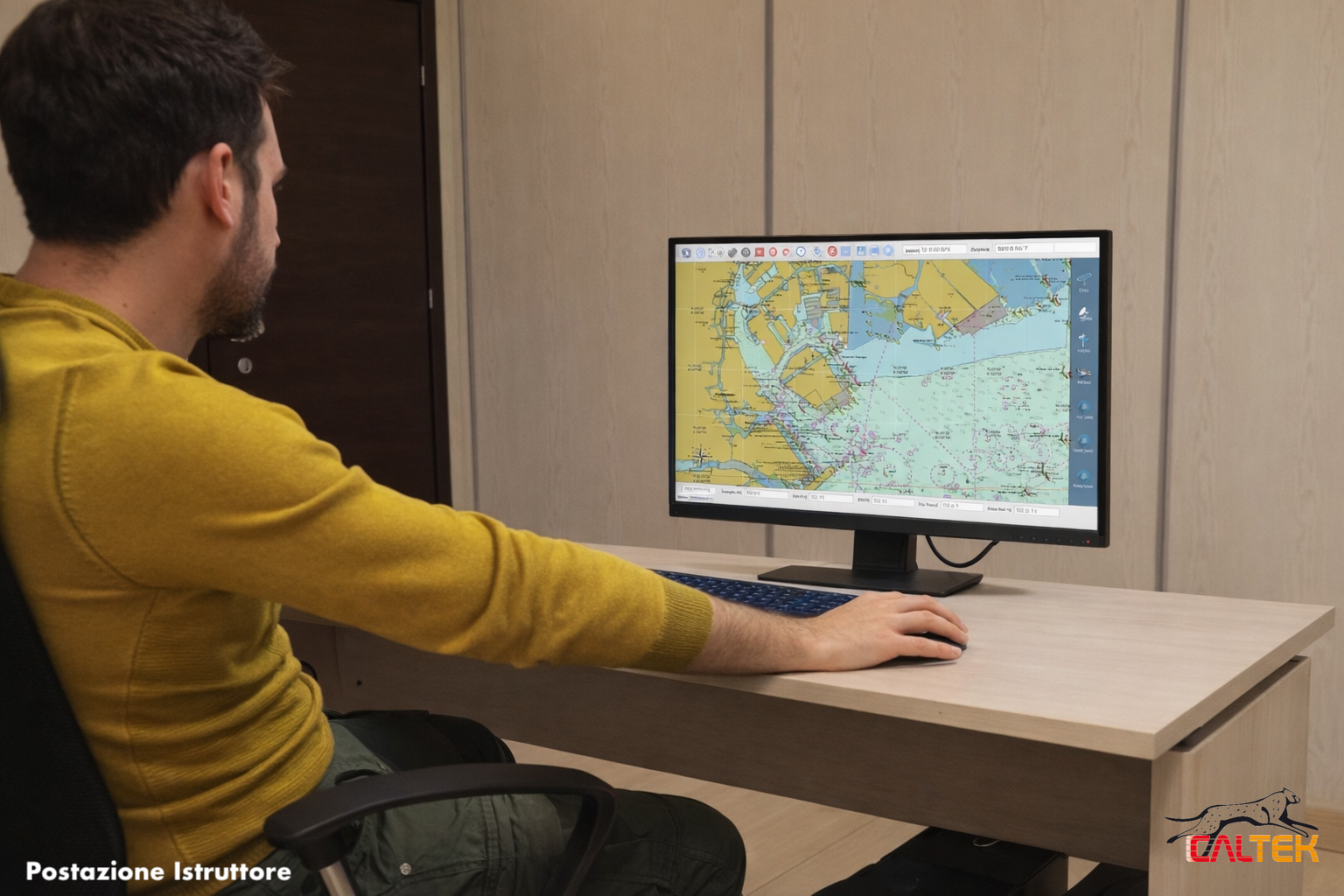

Postazione istruttore:

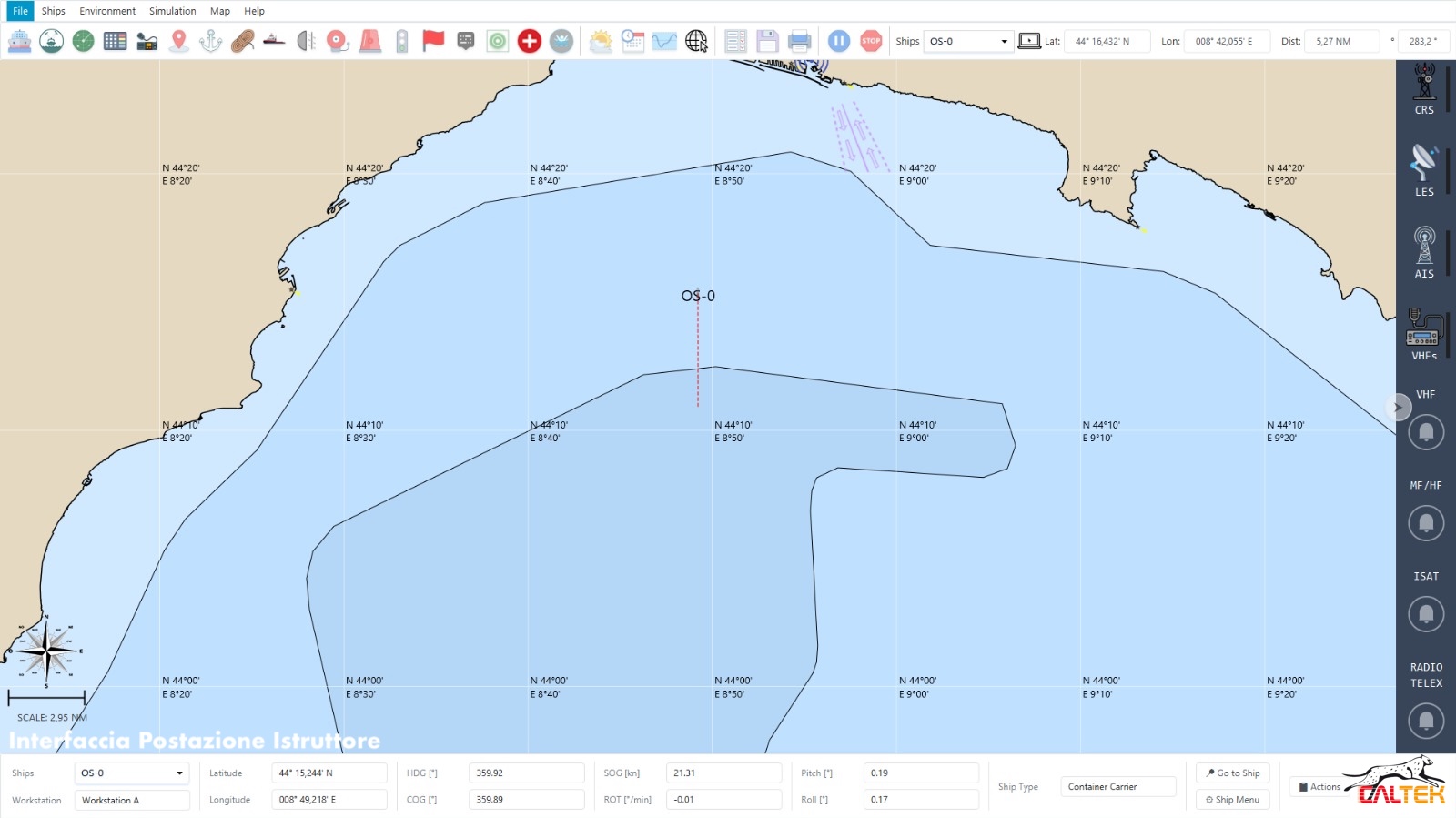

centro di controllo del sistema con funzioni di creazione scenari, supervisione in tempo reale, registrazione esercitazioni, replay con timeline, analisi parametri ed esportazione risultati per il debriefing, cosi composta:
- 1 PC per postazione istruttore + server 3D:
-
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB; SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac; 1 LAN 10/100/1000 GbE con Wake on LAN; scheda audio;
- mouse e tastiera.
- UPS postazione istruttore: UPS 750 VA.
- 1 monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray.

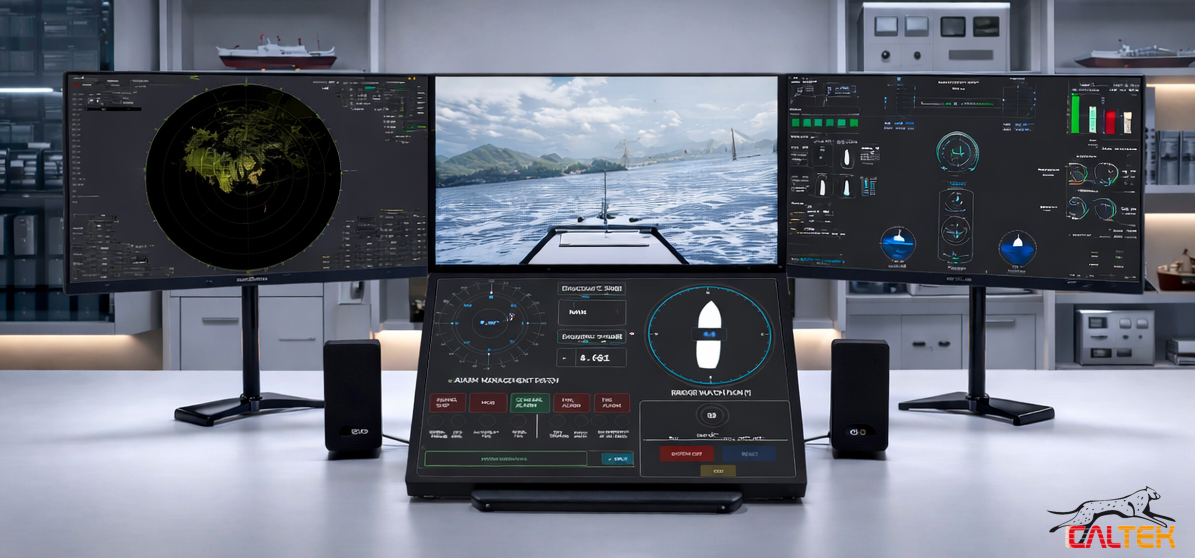

Postazione studente:
Comprende sistema di visualizzazione dell’ambiente simulato e strumentazione di bordo, così composta:
- 1 PC per sistema di visualizzazione 3D:
-
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS sistema di visualizzazione 3D: UPS 750 VA.
- 1 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m², per sistema di visualizzazione 3D;
- PC per conning, pannello strumenti, ecoscandaglio e D-GPS:
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 16 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3050 8 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS strumenti di navigazione: UPS 750 VA.
- 2 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray, per Conning, Radar ARPA, ECDIS, Ecoscandaglio, D-GPS e AIS
- 1 Monitor 24” Touch Screen per Pannello Strumenti
APPLICAZIONI DIDATTICHE:
- comprensione dei parametri fondamentali di navigazione e del flusso informativo tra i diversi sistemi di bordo;
- familiarizzazione con il contesto operativo della plancia, con la configurazione delle postazioni e con gli strumenti di navigazione integrati;
- pianificazione della rotta, gestione dei waypoint e monitoraggio della condotta nave in condizioni operative variabili;
- esercitazioni di navigazione, manovra e controllo della nave con valutazione delle situazioni di traffico, fondali, allarmi e rischio di collisione;
- sviluppo della consapevolezza situazionale e del processo decisionale attraverso l’integrazione di dati provenienti da conning, radar ARPA, ECDIS, AIS, D-GPS ed ecoscandaglio;
- applicazione di comportamenti operativi coerenti con la sicurezza e corretta risposta agli allarmi di navigazione di base.
NOTE:
- la configurazione supporta esercitazioni cooperative multi-nave con almeno 2 postazioni studente acquistate;
- ulteriori aree geografiche e ulteriori tipologie di navi sono disponibili su richiesta e quotate separatamente;
- la disposizione dei monitor riportata nella brochure è indicativa e non vincolante.
