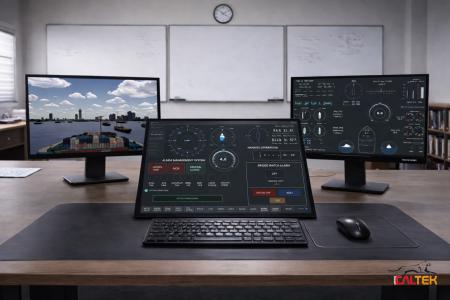

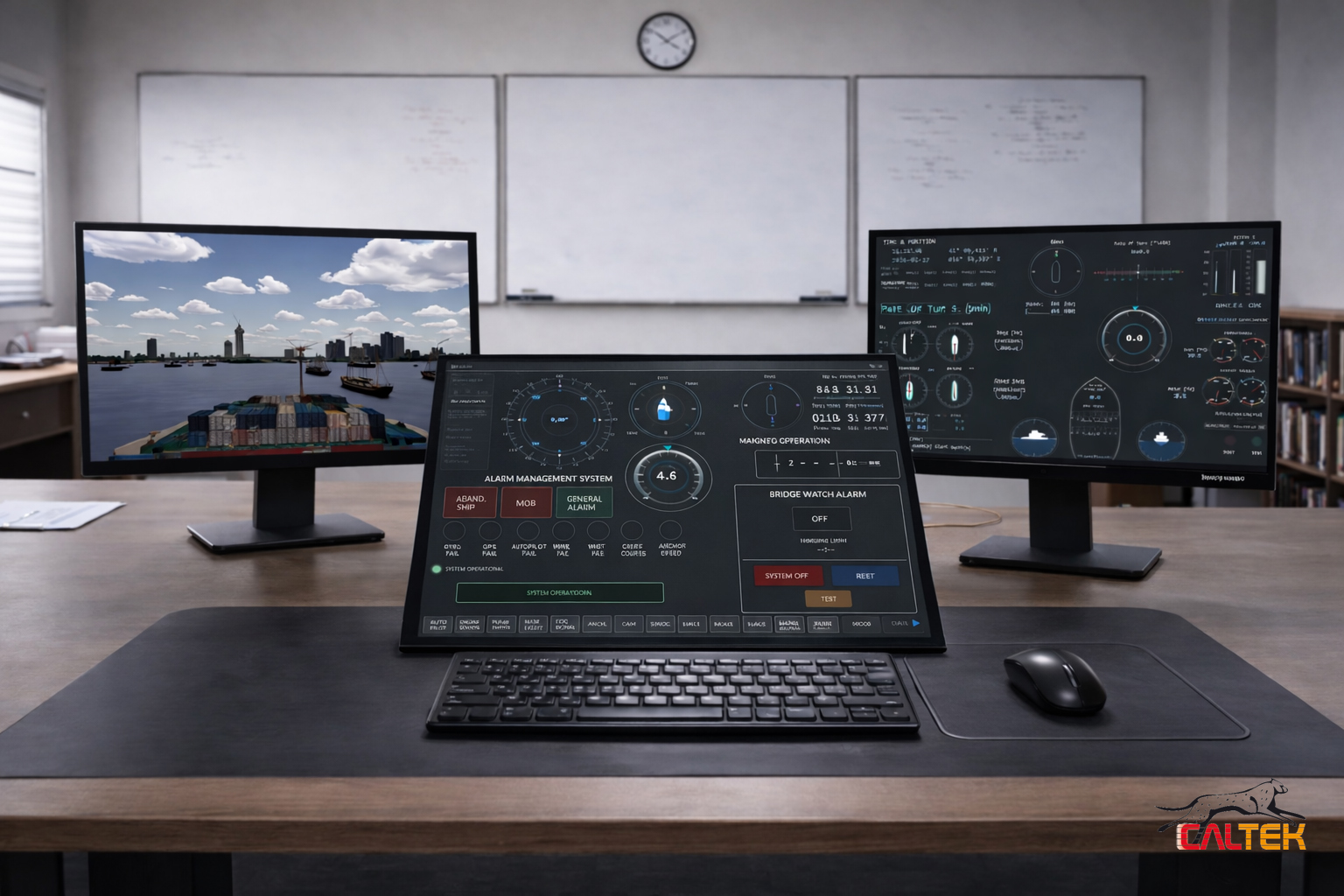

Simulatore di plancia navale in configurazione desktop, sviluppato secondo lo standard STCW e certificato RINA, pensato per introdurre gli allievi ai fondamenti della navigazione, alla conduzione della nave e alla gestione operativa della plancia. La configurazione Desktop Starter permette di svolgere esercitazioni in ambiente multiplayer condiviso, con gestione uno-a-molti da parte dell’istruttore, supportando attività formative sulla conduzione nave, sul monitoraggio dei principali parametri di navigazione e sull’interazione con scenari realistici. Il sistema consente la selezione di 3 navi OS, 5 navi target, fino a un massimo di 10 target per scenario, e 3 scenari operativi. Sono inclusi strumenti quali Conning, Multifunctional Control Panel, D-GPS ed Echosounder, con controllo della nave tramite mouse-based maneuvering e tastiera.
La fornitura comprende anche la formazione all’utilizzo delle apparecchiature.
Il sistema è composto da:
- Postazione Docente con: Pc + Monitor + UPS;
- Postazione Allievo: 2 PC, 2 Monitor, 2 UPS e 1 monitor Touch.
CARATTERISTICHE PRINCIPALI:
- Simulatore di plancia navale sviluppato secondo lo standard STCW e certificato RINA;
- configurazione desktop con architettura modulare, pensata per attività introduttive alla navigazione e alla gestione operativa della plancia;
- modalità uno-a-molti con gestione simultanea di più postazioni studente da parte dell’istruttore in ambiente multiplayer condiviso;
- database geografico esteso con possibilità di selezionare 3 scenari tra quelli disponibili per questa configurazione;
- database navi con possibilità di selezionare 3 tipologie di navi OS e 5 tipologie di navi target tra quelle disponibili per questa configurazione;
- creazione, gestione e analisi degli scenari con impostazione di nave, posizione iniziale, rotta, waypoint, condizioni meteo-marine e oggetti galleggianti;
- visualizzazione 3D dinamica dell’ambiente simulato con controllo di luce, visibilità, condizioni meteorologiche e ciclo giorno/notte;
- conduzione e controllo della nave in ambiente simulato;
- gestione delle operazioni di bordo, inclusi luci di navigazione, segnali diurni, segnali di nebbia, allarmi, ormeggio e ancoraggio;

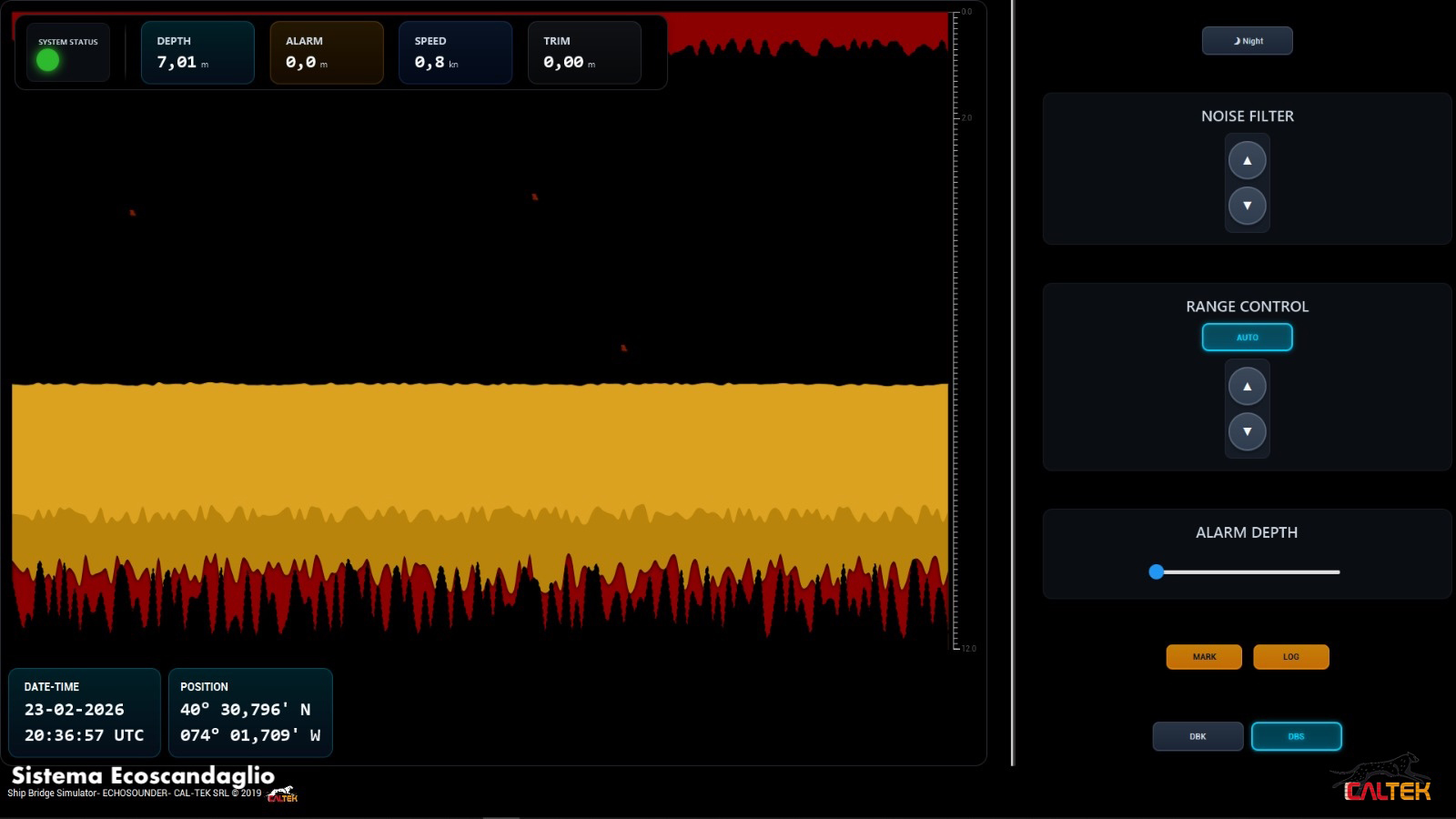

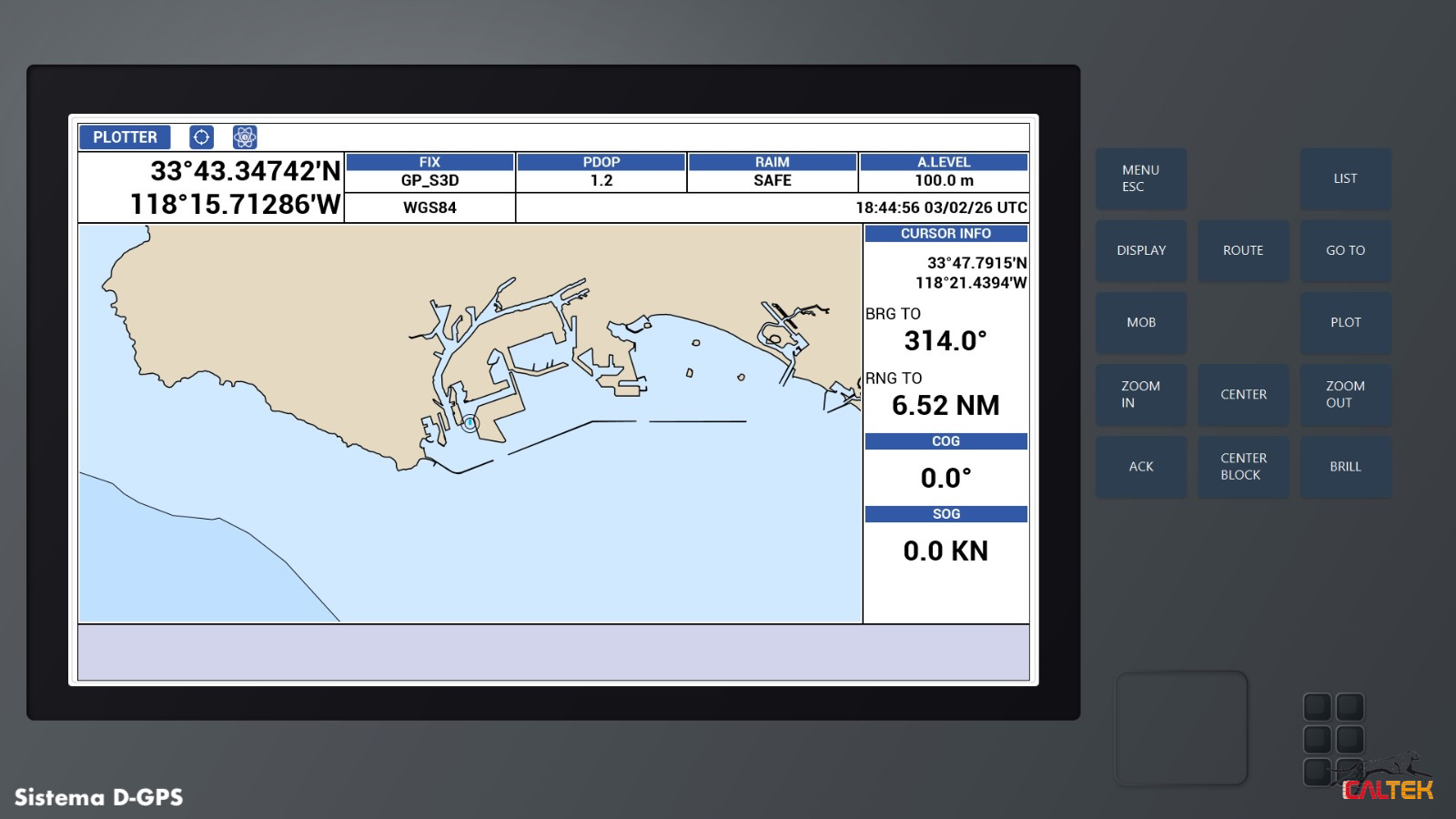

- monitoraggio dei principali parametri di navigazione tramite conning, pannello strumenti, D-GPS ed ecoscandaglio.
COMPONENTI INCLUSI:
Postazione istruttore:
centro di controllo del sistema con funzioni di creazione scenari, supervisione in tempo reale, registrazione esercitazioni, replay con timeline, analisi parametri ed esportazione risultati per il debriefing, cosi composta:
- 1 PC per postazione istruttore + server 3D:
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB; SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac; 1 LAN 10/100/1000 GbE con Wake on LAN; scheda audio;
- mouse e tastiera.
- UPS postazione istruttore: UPS 750 VA.
- 1 monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray.
Postazione studente:

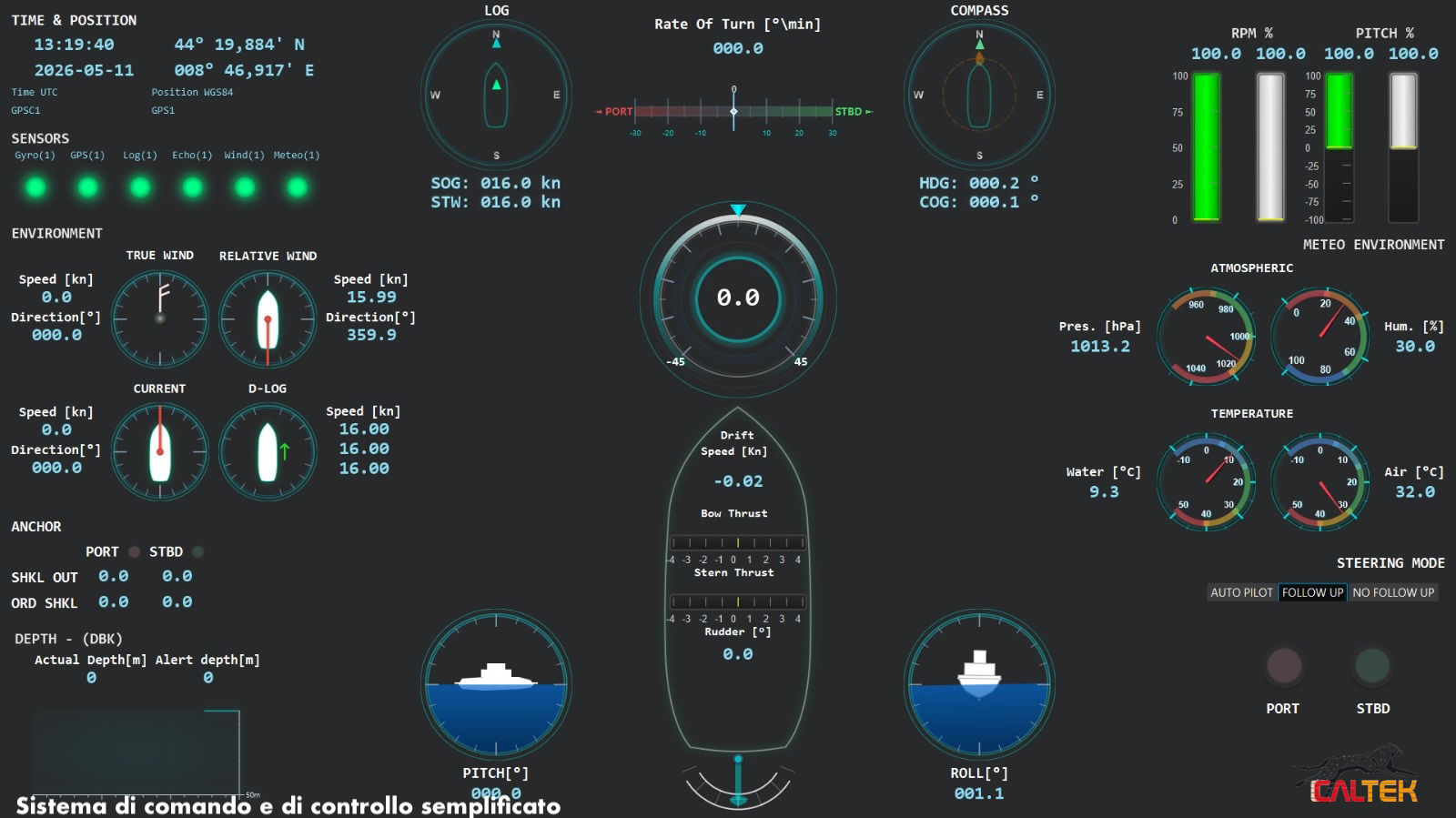

comprende sistema di visualizzazione dell’ambiente simulato, sistema di comando e controllo semplificato, pannello strumenti, D-GPS ed ecoscandaglio cosi composti:
- 1 PC per sistema di visualizzazione 3D:
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS sistema di visualizzazione 3D: UPS 750 VA.
- 1 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m², per sistema di visualizzazione 3D;
- PC per conning, pannello strumenti, ecoscandaglio e D-GPS:
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 16 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3050 8 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS strumenti di navigazione: UPS 750 VA.
- 1 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray, per conning, ecoscandaglio e D-GPS

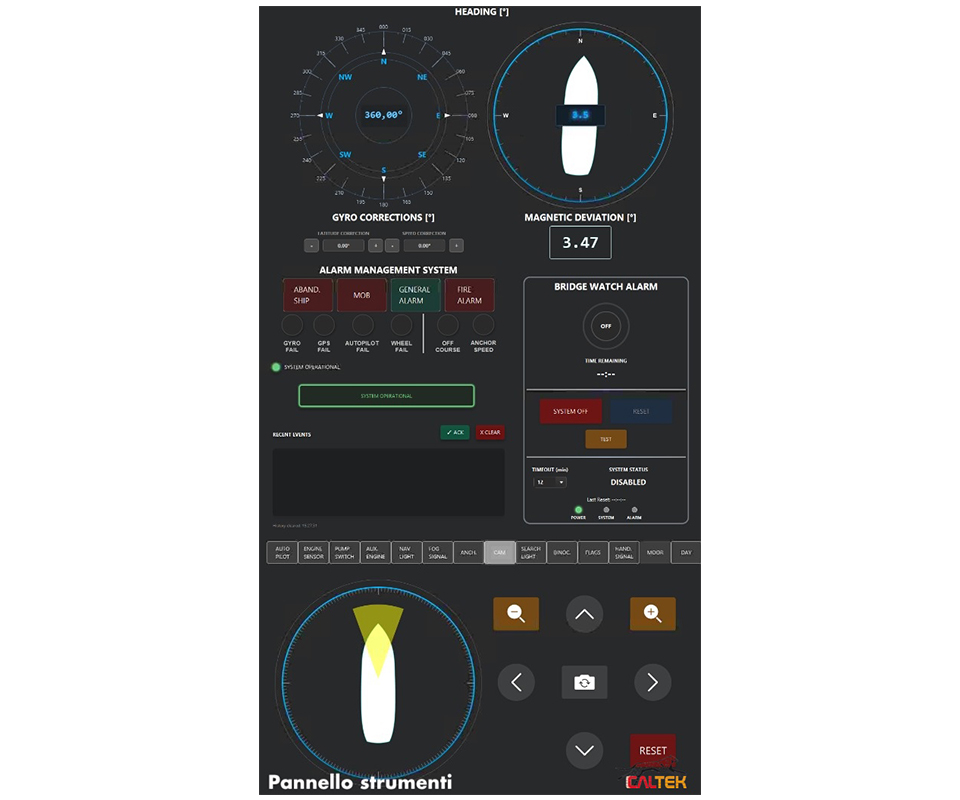

- Monitor 24” Touch Screen per Pannello Strumenti
APPLICAZIONI DIDATTICHE:
- comprensione dei principali parametri di navigazione, quali rotta, velocità e posizione;
- acquisizione di familiarità con il contesto operativo della plancia;
- esercitazioni di conduzione e controllo della nave in condizioni operative variabili;
- sviluppo della consapevolezza situazionale e del processo decisionale in fase di manovra;
- gestione di waypoint, rotte, target, segnali visivi e sonori, e controllo dei parametri di profondità e posizione.
NOTE:
- la configurazione supporta esercitazioni cooperative multi-nave con almeno 2 postazioni studente acquistate;
- ulteriori aree geografiche e ulteriori tipologie di navi sono disponibili su richiesta e quotate separatamente;

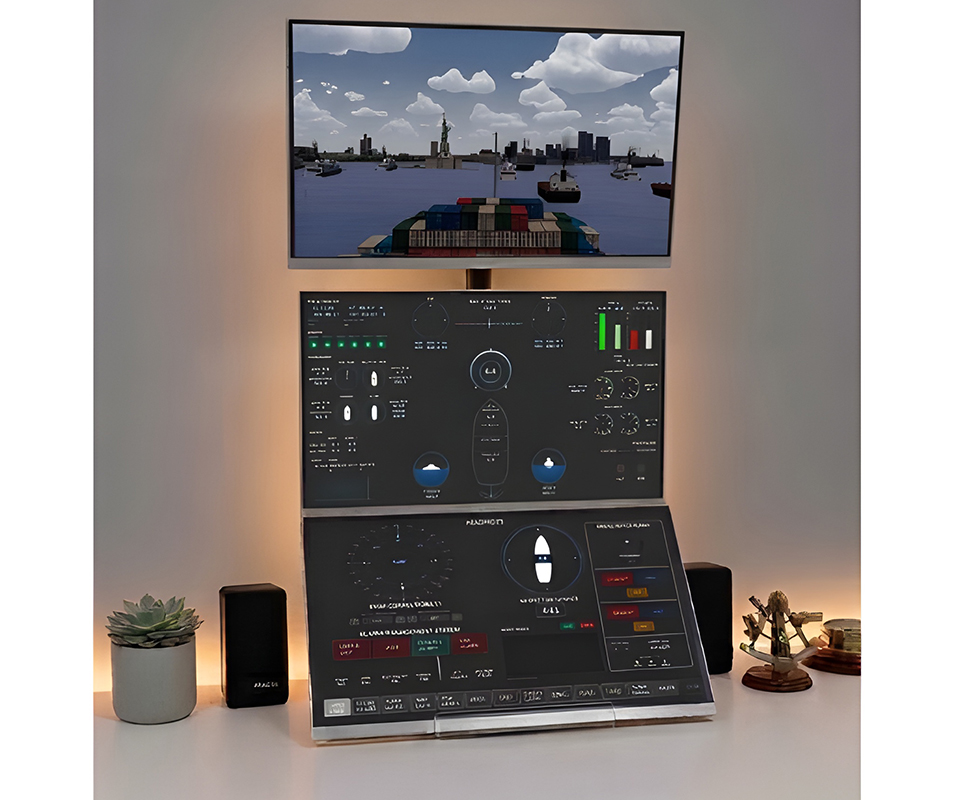

- la disposizione dei monitor riportata nella brochure è indicativa e non vincolante.
